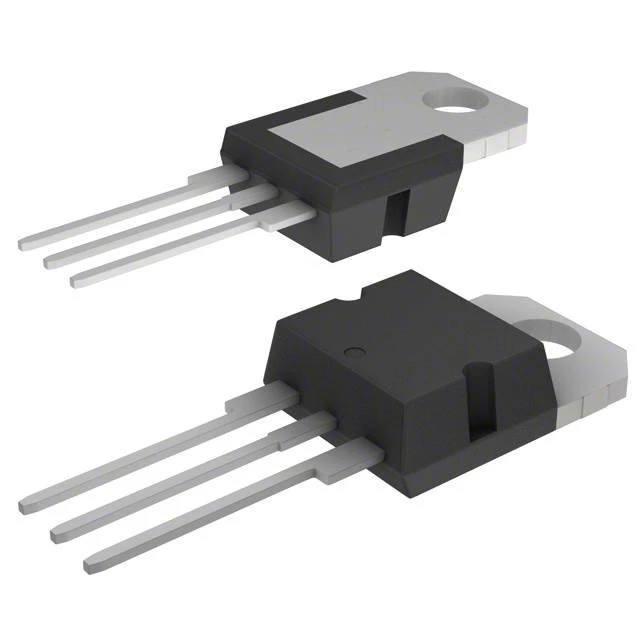

Транзистор полевой MOSFET N-канальный 800В 9А 160Вт
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы
У поставщиков
144 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:144 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 237,81 |
| от 4 | 234,19 |
| от 7 | 229,39 |
| от 13 | 222,32 |
| от 25 | 210,97 |
Описание
Транзистор полевой MOSFET N-канальный от STMicroelectronics. Рабочее напряжение 800 В, ток до 9 А, мощность рассеивания 160 Вт. Выполнен в корпусе TO-220. Подходит для импульсных источников питания и силовой электроники.
Технические характеристики
| Tf | 17ns |
| Tr | 20ns |
| GFS | 9.6S |
| Заряд затвор-сток | 37nC |
| Заряд затвор-исток | 12.5nC |
| Ciss | 2180pF |
| Coss | 205pF |
| Crss | 38pF |
| Idss | 1µA |
| IGSS | ±10nA |
| Dv dt | 4.5V/ns |
| Td(вкл) | 30ns |
| Td(выкл) | 65ns |
| Макс. Tj | 150°C |
| Tj мин. | -55°C |
| Coss eq | 105pF |
| Корпус | TO-220 |
| Макс. Vds | 800V |
| Макс. Vgs | ±30V |
| Is diode | 9A |
| Тип монтажа | THT |
| Полярность | N-channel |
| Макс. Ptot | 160W |
| Qg total | 72nC |
| Макс. Tstg | 150°C |
| Мин. Tstg | -55°C |
| V bd dss | 800V |
| V esd gs | 4kV |
| Vdgr max | 800V |
| Ток стока импульсный | 36A |
| Idss 125c | 50µA |
| Qrr diode | 6.4µC |
| Trr diode | 645ns |
| Vsd diode | 1.6V |
| Irrm diode | 20A |
| Rds(вкл) макс. | 0.9Ω |
| Rds(вкл) тип. | 0.78Ω |
| Технология | superMESH |
| Vgs порог макс. | 4.5V |
| Vgs порог мин. | 3V |
| Vgs(th) тип. | 3.75V |
| Описание | N-channel 800V - 0.78Ω - 9A - TO-220 Zener-protected superMESH MOSFET |
| Артикул | STP10NK80Z |
| Корпус | TO-220 |
| Размеры мм | A: 4.40-4.60; D: 15.25-15.75; E: 10.00-10.40; B: 0.61-0.88; C: 0.49-0.70; E: 2.40-2.70; B1: 1.15-1.70 |
| Vgso breakdown | 30V |
| Коэф. сниж. | 1.28W/°C |
| Dimensions inch | A: 0.173-0.181; D: 0.600-0.620; E: 0.393-0.409; B: 0.024-0.034; C: 0.019-0.027; E: 0.094-0.106; B1: 0.045-0.066 |
| Is diode pulsed | 36A |
| Rds on condition | VGS=10V, ID=4.5A |
| Лавинный ток | 9A |
| Ток стока непрерывный 25C | 9A |
| Непрерывный ток 100°C | 6A |
| Тип упаковки | Tube (туба) |
| Max lead solder temperature | 300°C |
| Описание (англ.) | MOSFET N-CH 800V 9A 3-Pin(3+Tab) TO-220FP Tube |
| Avalanche energy single pulse | 290mJ |
| Тепловое сопр. переход-корпус | 0.78°C/W |
| Тепловое сопротивление переход-среда | 62.5°C/W |
