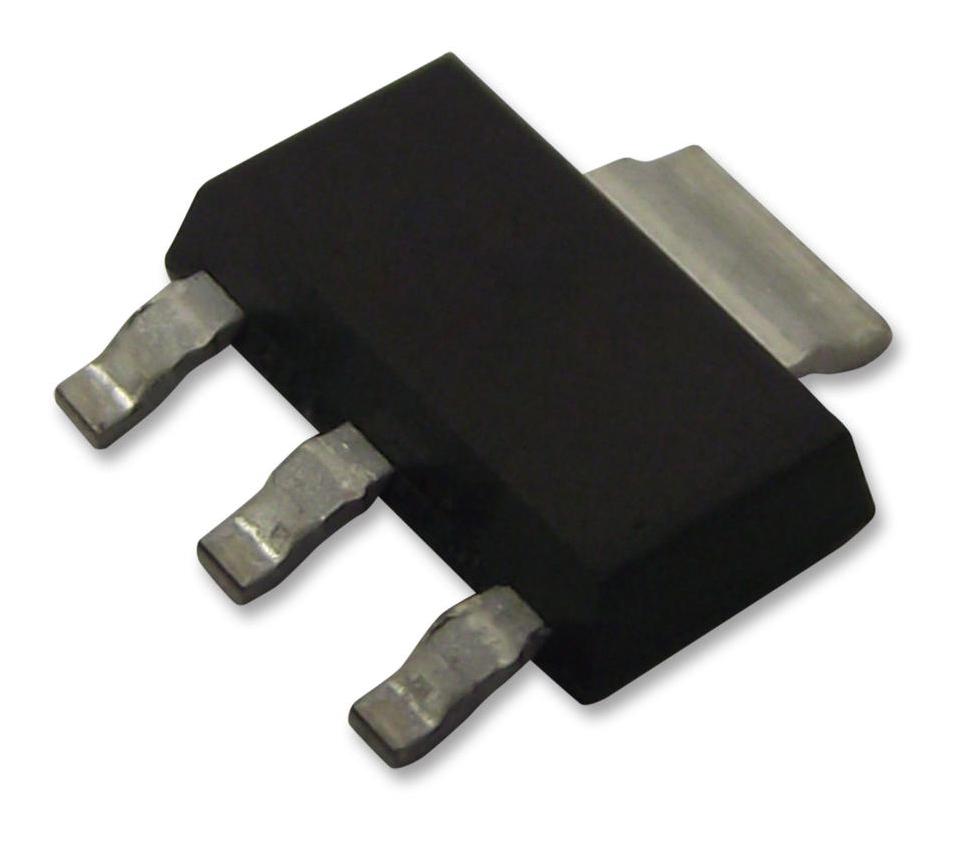

Биполярный транзистор PNP 400В 1.5A SOT-223
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы
У поставщиков
190 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:190 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 49,46 |
| от 47 | 45,32 |
| от 94 | 41,94 |
| от 187 | 39,39 |
| от 373 | 37,48 |
Описание
Биполярный транзистор PNP от STMicroelectronics. Выдерживает напряжение до 400 В и ток до 1,5 А, мощность рассеивания — 1,6 Вт. Выполнен в компактном корпусе SOT-223 для поверхностного монтажа. Подходит для импульсных источников питания и схем управления нагрузкой в промышленной автоматике.
Технические характеристики
| I b | -0.75A |
| I c | -1.5A |
| T r | 90ns |
| I bm | -1.5A |
| I cm | -3A |
| Dim v | 10° |
| I ces | -1mA |
| P tot | 1.6W |
| T stg | -65 to 150°C |
| V ceo | -400V |
| V ces | -500V |
| V ebo | -5V to -10V |
| C test | 1.8nF |
| L test | 10mH |
| R thja | 78°C/W |
| Маркировка | N93003 |
| Корпус | SOT-223 |
| T j max | 150°C |
| Тип монтажа | SMD |
| V be sat | -1V |
| V ce sat | -0.5V |
| V ce sus | -400V |
| Dim a max | 1.80mm |
| Dim b max | 0.85mm |
| Dim b min | 0.60mm |
| Dim b typ | 0.70mm |
| Dim c max | 0.35mm |
| Dim c min | 0.24mm |
| Dim c typ | 0.26mm |
| Dim d max | 6.70mm |
| Dim d min | 6.30mm |
| Dim d typ | 6.50mm |
| Dim e max | 3.70mm |
| Dim e min | 3.30mm |
| Dim e typ | 2.30mm |
| Dim h max | 7.30mm |
| Dim h min | 6.70mm |
| Dim h typ | 7.00mm |
| Упаковка | Tape and reel |
| V cc test | 125V |
| Dim a1 max | 0.1mm |
| Dim a1 min | 0.02mm |
| Dim b1 max | 3.15mm |
| Dim b1 min | 2.90mm |
| Dim b1 typ | 3.00mm |
| Dim e1 typ | 4.60mm |
| Hfe min 1a | 4 |
| I ces 125c | -5mA |
| Применение | Electronic ballasts for fluorescent lighting |
| Описание | High voltage fast-switching PNP power transistor |
| Dim e typ 2 | 3.50mm |
| E avalanche | 12mJ |
| Артикул | STN93003 |
| Hfe max 035a | 32 |
| Hfe min 035a | 16 |
| Hfe typ 035a | 25 |
| V clamp test | 300V |
| T f inductive | 40ns |
| T f resistive | 0.1µs |
| T s inductive | 400ns |
| T s resistive | 1.5 to 2.9µs |
| Тип транзистора | PNP |
| Комплементарный NPN | STN83003 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | PNP 400V 1.5A 1600mW 4-Pin(3+Tab) SOT-223 T/R |
