STN2NF10
Документация

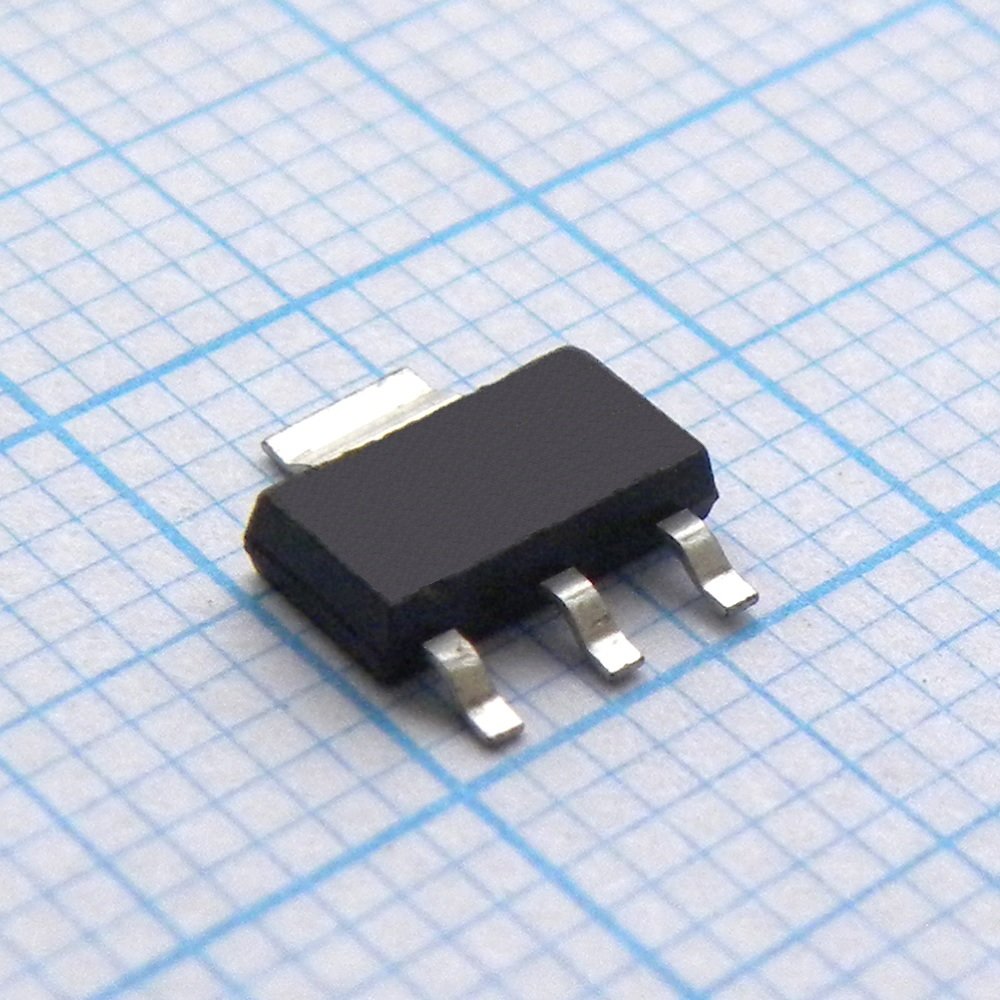

Транзистор полевой MOSFET N-канальный 100В 2.4А 0.23 Ом, 3.3Вт

Артикул:773229
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы
У поставщиков
2 449 шт.
Норм. уп.: 15
Цены поставщиков
Склад 13
В наличии:1 969 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 14 шт
Кол-во, шт.Цена, ₽
от 153,83
от 3849,53
от 7646,01
от 15243,38
от 30441,40
Склад 12
В наличии:480 шт
Срок поставки: до недели
Норм. уп.: 15
Минимальная партия: 8 шт
Кол-во, шт.Цена, ₽
от 130,02
от 1525,07
Описание

Транзистор полевой MOSFET N-канальный от STMicroelectronics. Рабочее напряжение до 100 В, ток до 2.4 А, сопротивление открытого канала 0.23 Ом при мощности 3.3 Вт. Выполнен в компактном корпусе SOT-223. Подходит для коммутации нагрузки в блоках питания и промышленной автоматике.

Технические характеристики
ТипN-channel MOSFET
Макс. заряд затвора14nC
Тип. заряд затвора10nC
Tf тип.3ns
Tr тип.10ns
Gfs тип.2.5S
МаркировкаN2NF10
КорпусSOT-223
ProcessSTripFET II
Qgd тип.4nC
Qgs тип.2.5nC
Qrr тип.175nC
Trr тип.70ns
Макс. Vds100V
Макс. Vgs±20V
Тип. Ciss280pF
Coss тип.45pF
Тип. Crss20pF
Idss макс.1µA (at 30V, Tj=125°C)
Igss макс.±100nA
Тип. обратный ток5A
Тип монтажаSMD
Ptot 25c3.3W
V sd typ1.2V
Макс. dV/dt30V/ns
Ток стока импульсный17A
УпаковкаTape & reel
Td(вкл) тип.6ns
Vbdss min100V
Rds(вкл) макс.0.26Ω
Rds(вкл) тип.0.23Ω
Td(выкл) тип.20ns
ТехнологияSTripFET II
Vgs порог макс.4V
Vgs порог мин.2V
ПрименениеSwitching application, DC-DC converters
ОписаниеN-channel 100V - 0.23 - 2.4A - SOT-223 STripFET II Power MOSFET
E as single200mJ
АртикулSTN2NF10
Fall time tf3ns
Rise time tr10ns
Размеры ммA: 1.80 max; B: 0.60 to 0.80; D: 6.30 to 6.70; E: 3.30 to 3.70; H: 6.70 to 7.30; V: 10°; C: 0.24 to 0.32; E: 2.30 typ; A1: 0.02; B1: 2.90 to 3.10; E1: 4.60 typ
Коэф. сниж.0.026 W/°C
Dimensions inchA: 0.071 max; B: 0.024 to 0.031; D: 0.248 to 0.264; E: 0.130 to 0.146; H: 0.264 to 0.287; V: 10°; C: 0.009 to 0.013; E: 0.090 typ; B1: 0.114 to 0.122; E1: 0.181 typ
Тип транзистораN-channel MOSFET
Ток стока непрерывный 25C2.4A
Непрерывный ток 100°C1.5A
Размеры упаковкиA max: 1.80mm; B max: 0.80mm; B min: 0.60mm; C max: 0.32mm; C min: 0.24mm; D max: 6.70mm; D min: 6.30mm; E max: 3.70mm; E min: 3.30mm; E typ: 2.30mm; H max: 7.30mm; H min: 6.70mm; B1 max: 3.10mm; B1 min: 2.90mm; E1 typ: 4.60mm; V angle: 10°
Диапазон температур хранения-55 to 150°C
Junction temp range-55 to 150°C
Темп. хранения-55 to 150°C
Total gate charge qg10 to 14nC
Gate drain charge qgd4nC
Forward on voltage vsd1.2V
Gate source charge qgs2.5nC
Input capacitance ciss280pF
Gate source voltage vgs±20V
Output capacitance coss45pF
Тип упаковкиTape and Reel (лента в катушке)
Drain current pulsed idm17A
Peak diode recovery dvdt30 V/ns
Source drain current isd2.4A
Turn on delay time td on6ns
Drain source voltage vdss100V
Reverse recovery time trr70ns
Turn off delay time td off20ns
Reverse recovery charge qrr175nC
Forward transconductance gfs2.5S
Gate threshold voltage vgsth2 to 4V
Total power dissipation tc253.3W
Описание (англ.)MOSFET N-CH 100V 2.4A 4-Pin(3+Tab) SOT-223 T/R
Drain current continuous tc252.4A
Reverse recovery current irrm5A
Drain current continuous tc1001.5A
Gate body leakage current igss±100 nA
Рабочая температура перехода-55 to 150°C
Source drain current pulsed isdm17A
Reverse transfer capacitance crss20pF
Single pulse avalanche energy eas200mJ
Zero gate voltage drain current idss1 µA
Drain source breakdown voltage vbrdss100V
Thermal resistance junction amb 10sec38 °C/W
Thermal resistance junction amb steady62.5 °C/W
Static drain source on resistance rds on0.23 to 0.26Ω
Zero gate voltage drain current idss tc12510 µA
Thermal resistance junction ambient large board62.5°C/W
Thermal resistance junction ambient small board38°C/W
Zero gate voltage drain current idss vds30 tc1251 µA
