Микроконтроллер 8-Bit MCU 16MHz, 8KB Flash, 1KB RAM, 640KB EEPROM, 28 GPIO, 10-Bit ADCx7 каналов, 2 х таймер 16-бит, таймер 8-бит, 2хWDG, SPI, I2C, UART, IRDA
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
195 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:195 шт
Срок поставки: до недели
Норм. уп.: 250
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 123,35 |
| от 7 | 121,12 |
| от 13 | 118,11 |
| от 25 | 113,52 |
| от 49 | 106,78 |
Описание

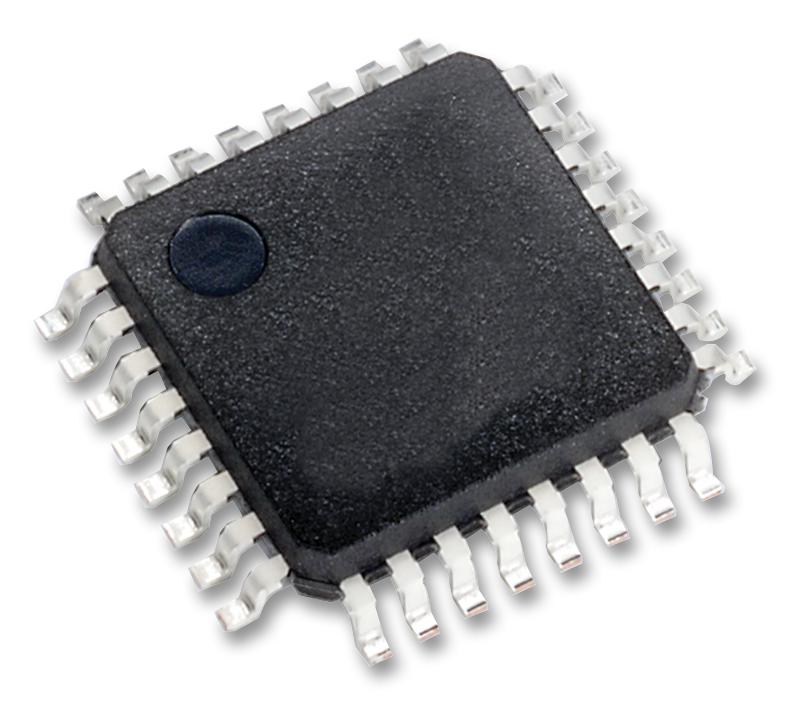

Микроконтроллер STM8S903K3T3C от STMicroelectronics — 8-битное решение с тактовой частотой 16 МГц. Оснащён 8 КБ Flash, 1 КБ ОЗУ, 28 линиями GPIO и 7-канальным 10-битным АЦП. Поддерживает интерфейсы SPI, I2C, UART и IRDA. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| ОЗУ | 1KB |
| Сердечник | STM8 8-bit Harvard architecture with 3-stage pipeline |
| Uart | 1x UART with clock output, SmartCard, IrDA, LIN master mode |
| Серия | STM8S |
| Корпус | LQFP32 |
| Тип монтажа | SMD |
| Кол-во выводов | 32 |
| Unique id | 96-bit |
| Gpio count | 28 |
| Data eeprom | 640B |
| Артикул | STM8S903K3T3C |
| 8-битные таймеры | 1 |
| Adc accuracy | ±1 LSB |
| Каналы АЦП | 7 external + 1 internal |
| Производитель | STMicroelectronics |
| Таймеры 16 бит | 2 |
| I2c max speed | 400kbit/s |
| Spi max speed | 8Mbit/s |
| Разрешение АЦП | 10-bit |
| Low power modes | wait, active-halt, halt |
| Watchdog timers | Window WDG and Independent WDG |
| Ресурс EEPROM | 300kcycles |
| High sink outputs | 21 |
| Interrupt vectors | 7 |
| Max cpu frequency | 16MHz |
| Nested interrupts | 32 |
| External interrupts | 28 |
| Flash data retention | 20 years at 55°C after 10kcycles |
| Program memory flash | 8KB |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.95V |
| Internal rc oscillator | 16MHz user-trimmable |
| Advanced timer channels | 4 CAPCOM channels, 3 complementary outputs |
| Low power rc oscillator | 128kHz |
| Тип упаковки | Palette (палетта) |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | MCU 8-bit STM8S STM8 CISC 8KB Flash 3.3V/5V 32-Pin LQFP Tray |
| General purpose timer channels | 3 CAPCOM channels |
| Рабочая температура | Ind |
