Документация
Микроконтроллер 8-Bit MCU 16MHz, 32KB Flash, 2KB RAM, 1KB EEPROM, 38 GPIO, 10-Bit ADC, 3 х таймер 16-бит, таймер 8-бит, 2хWDG, SPI, I2C, UART, IRDA
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
407 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:407 шт
Срок поставки: до недели
Норм. уп.: 250
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 215,41 |
| от 12 | 201,73 |
| от 24 | 190,58 |
| от 48 | 182,28 |
| от 96 | 176,10 |
Описание

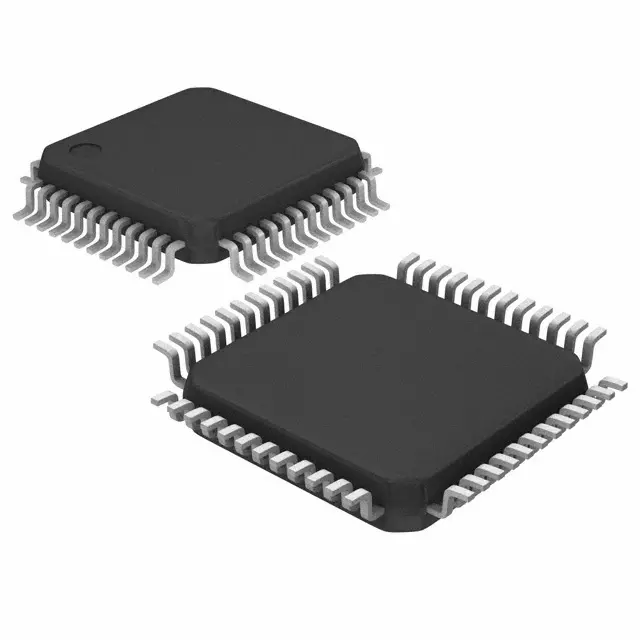

Микроконтроллер STM8S105C6T6 от STMicroelectronics — 8-битное решение с тактовой частотой 16 МГц. Оснащён 32 КБ Flash, 2 КБ ОЗУ и 1 КБ EEPROM, поддерживает интерфейсы SPI, I2C, UART и IRDA. Работает при напряжении 3.3/5 В в корпусе LQFP-48. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| ОЗУ | 2KB |
| Сердечник | STM8 8-bit |
| Uart | 1 |
| EEPROM | 1KB |
| Семейство | STM8S105xx |
| Корпус | LQFP48 |
| Тип монтажа | SMD |
| Кол-во выводов | 48 |
| Unique id | 96-bit |
| Размеры | 7x7 mm |
| Gpio count | 38 |
| Interrupts | 32 |
| Артикул | STM8S105C6T6 |
| 8-битные таймеры | 1 |
| Adc accuracy | ±1 LSB |
| Каналы АЦП | up to 10 |
| Таймеры 16 бит | 3 |
| I2c max speed | 400Kbit/s |
| Макс. частота | 16MHz |
| Spi max speed | 8Mbit/s |
| Разрешение АЦП | 10-bit |
| Сохранение данных | 20 years at 55°C after 10k cycles |
| Сброс при включении | permanently active |
| Память программ | 32KB Flash |
| Интерфейс отладки | SWIM |
| Low power modes | wait, active-halt, halt |
| Watchdog timers | 2 |
| Ресурс EEPROM | 300k cycles |
| Power down reset | permanently active |
| High sink outputs | 16 |
| Internal rc 16mhz | user-trimmable |
| Темп. диапазон | -40°C to +85°C |
| Internal rc 128khz | low power |
| External interrupts | up to 37 on 6 vectors |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.95V |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | MCU 8-bit STM8S STM8 CISC 32KB Flash 3.3V/5V 48-Pin LQFP Tray |
| Рабочая температура | Ind |
| Количество контактов | 48 |
