Микроконтроллер 8-Bit MCU 16MHz, 8KB Flash, 128B EEPROM, 10-Bit ADC, 2 х таймер 16-бит, таймер 8-бит, SPI, I2C, UART, семейство VALUE LINE
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикроконтроллеры прочие
У поставщиков
775 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт63,37 ₽
Сумма950,55 ₽
+ доплата 490,00 ₽
В наличии775 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 33 — 58,49 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 950,55 ₽. До заказа без доплаты не хватает 16 349,45 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 950,55 ₽
Описание

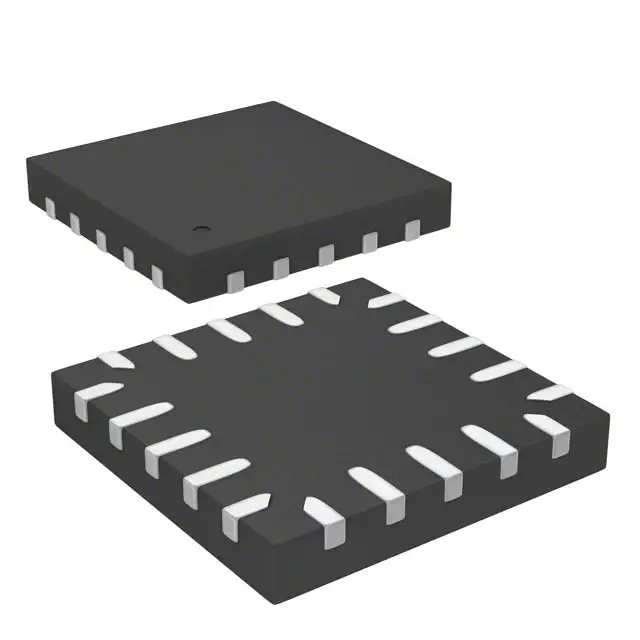

Микроконтроллер STM8S003F3U6TR от STMicroelectronics — 8-битное решение из серии Value Line. Работает на частоте 16 МГц, оснащён 8 КБ Flash и 128 байтами EEPROM, поддерживает интерфейсы SPI, I2C и UART. Выпускается в компактном корпусе UFQFPN20. Подходит для бытовой электроники, простых систем управления и периферийных устройств.
Технические характеристики
| ОЗУ | 1Kbyte |
| Сердечник | STM8 8-bit Harvard architecture with 3-stage pipeline |
| Uart | UART with clock output, SmartCard, IrDA, LIN master mode |
| Beeper | Да |
| Семейство | STM8S Value line |
| Корпус | UFQFPN20 |
| Тип монтажа | SMD |
| Сторожевой таймер | Window and independent watchdog timers |
| Данные EEPROM | 128 байт |
| Артикул | STM8S003F3U6TR |
| Режимы питания | wait, active-halt, halt |
| Adc accuracy | ±1 LSB |
| Каналы АЦП | up to 5 multiplexed |
| Производитель | STMicroelectronics |
| I2c max speed | 400Kbit/s |
| Spi max speed | 8Mbit/s |
| Разрешение АЦП | 10-бит |
| Защита от ЭСР | см. технический паспорт |
| Io pins lqfp32 | 28 |
| Сброс при включении | Да |
| Ток питания | см. технический паспорт |
| Интерфейс отладки | SWIM single-wire interface |
| Сохранность данных Flash | 20 years at 55°C after 100 cycles |
| Io pins tssop20 | 16 |
| Ресурс EEPROM | 100k write/erase cycles |
| Power down reset | Да |
| Auto wakeup timer | Да |
| High sink outputs | 21 |
| Interrupt vectors | 32 |
| Макс. частота ЦП | 16MHz |
| Timers basic 8bit | TIM4 with 8-bit prescaler |
| Размеры упаковки | 3x3 mm |
| Характеристики ЭМС | см. технический паспорт |
| Внешние прерывания | up to 27 on 6 vectors |
| Flash-память программ | 8Kbyte |
| Timers general 16bit | TIM2, 3 CAPCOM channels |
| Clock security system | Да |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.95V |
| Timers advanced 16bit | TIM1, 4 CAPCOM channels, 3 complementary outputs, dead-time insertion |
| Внутренний RC-генератор | 16MHz user-trimmable |
| Low power rc oscillator | 128kHz |
| Vcap external capacitor | required |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. раб. темп. | -40°C to +85°C |
| Alternate function remapping | Да |
| Описание (англ.) | MCU 8-bit STM8S STM8 CISC 8KB Flash 3.3V/5V 20-Pin UFQFPN T/R |
