Документация
Микроконтроллер 32-бит ядро ARM Cortex M4 RISC 512кБ Флэш-память 1.8В/2.5В/3.3В 144-Pin LQFP лоток
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
8 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 768,46 |
| от 2 | 760,10 |
| от 4 | 749,78 |
| от 8 | 736,25 |
| от 16 | 717,26 |
Описание

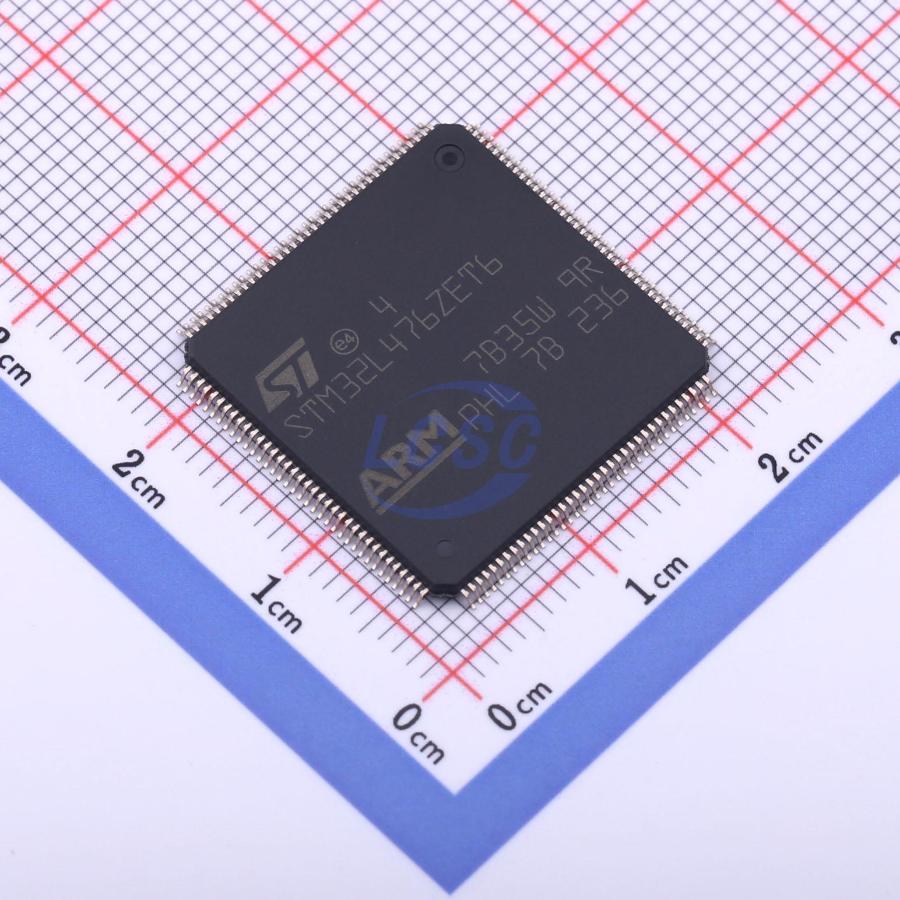

Микроконтроллер STM32L476ZET6TR от STMicroelectronics построен на 32-битном ядре ARM Cortex-M4. Оснащён 512 КБ флэш-памяти и работает при напряжении от 1,8 до 3,3 В. Выпускается в корпусе LQFP144 на ленте. Применяется в промышленной автоматике и энергоэффективных встраиваемых системах.
Технические характеристики
| Сердечник | ARM Cortex-M4 with FPU |
| Контактов | 144 |
| SRAM | 128 KB |
| Таймеры | 16 (2x advanced, 5x general-purpose, 2x basic, 2x low-power, 2x watchdog, 1x SysTick) |
| Корпус | LQFP144 |
| Io count | 114 |
| Тип монтажа | SMD |
| Max dmips | 100 |
| Артикул | STM32L476ZET6TR |
| Supply pins | VDD, VDDA, VSS, VSSA, VBAT |
| Флэш-память | 512 KB |
| Тип упаковки | LQFP |
| Vbat current | 300 nA |
| Корпус | LQFP144 |
| Макс. частота | 80 MHz |
| Выводы корпуса | 144 |
| Stop2 current | 1.1 µA |
| Разрешение АЦП | 12-bit (up to 16-bit with oversampling) |
| Разрешение ЦАП | 12-bit |
| Lcd controller | 8x40 or 4x44 segments |
| Соотв. RoHS | Да |
| Ток в режиме ожидания | 120 nA |
| Ток отключения | 30 nA |
| Частота АЦП | 5 Msps |
| Темп. диапазон | -40 to 85 °C |
| Analog peripherals | 3x ADC, 2x DAC, 2x op-amp, 2x comparator |
| Размеры упаковки | 20 mm x 20 mm |
| Макс. напр. пит. | 3.6 V |
| Мин. напр. пит. | 1.71 V |
| Io voltage tolerant | 5V-tolerant |
| Touch sensing channels | 24 |
| Active current ldo mode | 100 µA/MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Active current smps mode | 39 µA/MHz |
| Интерфейсы связи | USB OTG FS, 2x SAI, 3x I2C, 5x USART, 1x LPUART, 3x SPI, 1x Quad SPI, CAN 2.0B, SDMMC, SWPMI, IRTIM |
| Standby with rtc current | 420 nA |
| Описание (англ.) | MCU 32-bit ARM Cortex M4 RISC 512KB Flash 1.8V/2.5V/3.3V 144-Pin LQFP |
