Микроконтроллер 32-бит ядро ARM Cortex M4 RISC 128кБ Флэш-память 3.3В 48-Pin LQFP лоток
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
299 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:290 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 110 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 331,20 |
| от 5 | 263,93 |
| от 50 | 253,31 |
Склад 13
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 250
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 359,86 |
| от 7 | 339,07 |
| от 14 | 322,12 |
| от 28 | 309,52 |
| от 55 | 300,14 |
Описание

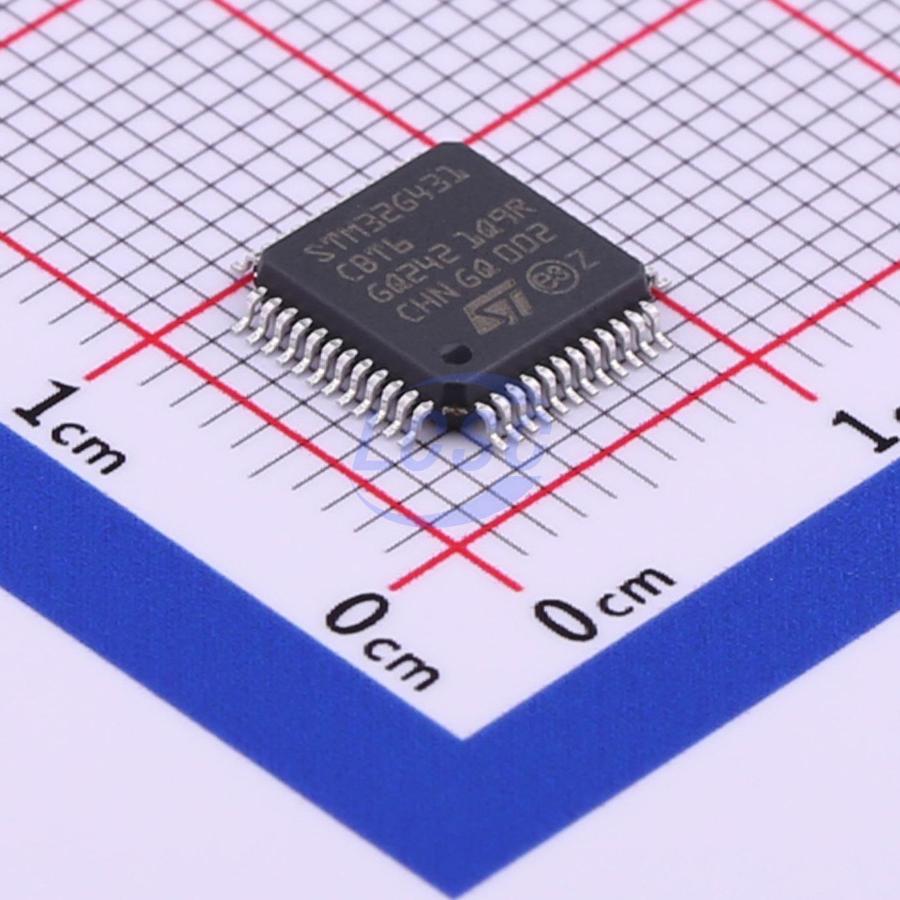

Микроконтроллер STM32G431CBT6 от STMicroelectronics построен на 32-битном ядре ARM Cortex-M4. Оснащён 128 КБ Flash-памяти и работает при напряжении 3,3 В, выпускается в компактном корпусе LQFP48. Применяется в промышленной автоматике, силовой электронике и системах управления двигателями.
Технические характеристики
| Rng | Да |
| Часы реального времени | calendar with alarm, periodic wakeup |
| Сердечник | ARM Cortex-M4 with FPU |
| Dmips | 213 DMIPS |
| Таймеры | 14 timers including 2 advanced motor control 16-bit, 1 32-bit, 2 16-bit with IC/OC/PWM, etc. |
| Корпус | LQFP48 |
| Crc unit | Да |
| Io count | up to 86 (package dependent) |
| Тип монтажа | SMD |
| Кол-во выводов | 48 |
| Размер SRAM | 32 KB |
| Unique id | 96-bit |
| Размеры | 7x7 mm |
| Размер флеш-памяти | 128 KB |
| Otp memory | 1 KB |
| Компараторы | 4 |
| Макс. напряжение | 3.6 V |
| Напряжение мин. | 1.71 V |
| Каналы АЦП | up to 23 |
| Архитектура | 32-bit |
| Каналы ЦАП | 4 (2 buffered external 1 MSPS, 2 unbuffered internal 15 MSPS) |
| Каналы DMA | 12 |
| Тип упаковки | LQFP |
| Vbat voltage | 1.71 V to 3.6 V |
| Корпус | LQFP48 |
| Clock sources | 4-48 MHz crystal, 32 kHz crystal, 16 MHz internal RC (±1%), 32 kHz internal RC (±5%) |
| Макс. частота | 170 MHz |
| Разрешение АЦП | 16-bit (with oversampling) |
| Разрешение ЦАП | 12-bit |
| Ток питания | не указано |
| Adc input range | 0 to 3.6 V |
| Low power modes | sleep, stop, standby, shutdown |
| Макс. температура | 85 °C |
| Температура мин. | -40 °C |
| Sram with parity | 22 KB (first 16 KB with parity) + 10 KB CCM SRAM |
| Math accelerators | CORDIC, FMAC |
| Power supervision | POR/PDR/BOR, PVD |
| Voltage regulator | internal |
| Package lead count | 48 |
| Adc conversion time | 0.25 µs |
| Development support | SWD, JTAG, ETM |
| Io voltage tolerant | 5V tolerant on some pins |
| Operational amplifiers | 3 |
| Тип упаковки | Palette (палетта) |
| Интерфейсы связи | 1 FDCAN, 3 I2C, 4 USART/UART, 1 LPUART, 3 SPI (2 with I2S), 1 SAI, USB 2.0 FS, IRTIM, UCPD |
| Описание (англ.) | MCU 32-bit ARM Cortex M4 RISC 128KB Flash 3.3V 48-Pin LQFP Tray |
