Микроконтроллер 32-бит ядро ARM Cortex M7 RISC 2МБ Флэш-память 3.3В 208-Pin LQFP лоток
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
42 шт.
Норм. уп.: 36
Цены поставщиков
Склад 13
В наличии:42 шт
Срок поставки: до недели
Норм. уп.: 36
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 599,67 |
| от 2 | 1 523,74 |
| от 4 | 1 461,87 |
| от 7 | 1 415,95 |
| от 14 | 1 381,78 |
Описание

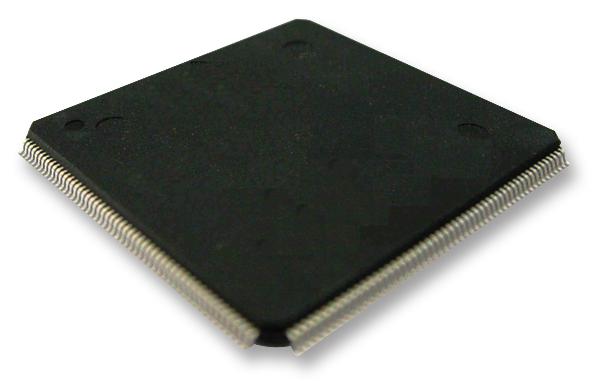

Микроконтроллер STM32F767BIT6 от STMicroelectronics построен на 32-битном ядре ARM Cortex-M7 RISC. Оснащён 2 МБ флеш-памяти и работает при напряжении 3.3 В, выпускается в корпусе LQFP с 208 выводами. Подходит для промышленной автоматики, сложных систем управления и встраиваемых решений.
Технические характеристики
| Часы реального времени | subsecond accuracy, hardware calendar |
| Dmips | 462 |
| Adc num | 3 |
| Dac num | 2 |
| Core cpu | 32-bit ARM Cortex-M7 with DPFPU, ART Accelerator, L1-cache |
| Crc unit | Да |
| Тип монтажа | SMD |
| Unique id | 96-bit |
| Jpeg codec | Hardware JPEG codec |
| Sram total | 532 KB |
| Backup sram | 4 KB |
| Dma streams | 16 |
| Oscillators | 4-26 MHz crystal, 16 MHz RC (1%), 32 kHz crystal, 32 kHz RC |
| Power modes | Sleep, Stop, Standby |
| Каналы АЦП | 24 |
| Флэш-память | 2 MB |
| Тип упаковки | LQFP |
| Корпус | LQFP208 |
| Dmips per mhz | 2.14 |
| Mipi dsi host | MIPI DSI up to 720p 30Hz |
| Разрешение АЦП | 12-bit |
| Разрешение ЦАП | 12-bit |
| Lcd controller | LCD-TFT up to XGA |
| Sram breakdown | 512 KB (including 128 KB data TCM) + 16 KB instruction TCM + 4 KB backup |
| Adc sample rate | 2.4 MSPS |
| Интерфейс отладки | SWD, JTAG, Cortex-M7 Trace Macrocell |
| Gpio pins total | 168 |
| Timer num 16bit | 13 |
| Timer num 32bit | 2 |
| Backup registers | 32x32-bit |
| Core architecture | ARM Cortex-M7 |
| Gpio fast io pins | 164 |
| Количество выводов корпуса | 208 |
| Размеры упаковки | 28x28 mm |
| Макс. напр. пит. | 3.6 V |
| Мин. напр. пит. | 1.7 V |
| Макс. такт. частота | 216 MHz |
| Timer max frequency | 216 MHz |
| Graphics accelerator | Chrom-ART (DMA2D) |
| Gpio 5v tolerant pins | 166 |
| Тип упаковки | Tray (палетта) |
| Интерфейсы связи | 4x I2C, 4x USART/4x UART, 6x SPI, 3x CAN, 2x SDMMC, 2x SAI, SPDIFRX, HDMI-CEC, MDIO slave, USB 2.0 OTG FS/HS, Ethernet MAC 10/100 MII/RMII, Camera interface 8-14 bit |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| True random number generator | Да |
| Описание (англ.) | MCU 32-bit ARM Cortex M7 RISC 2MB Flash 3.3V 208-Pin LQFP Tray |
