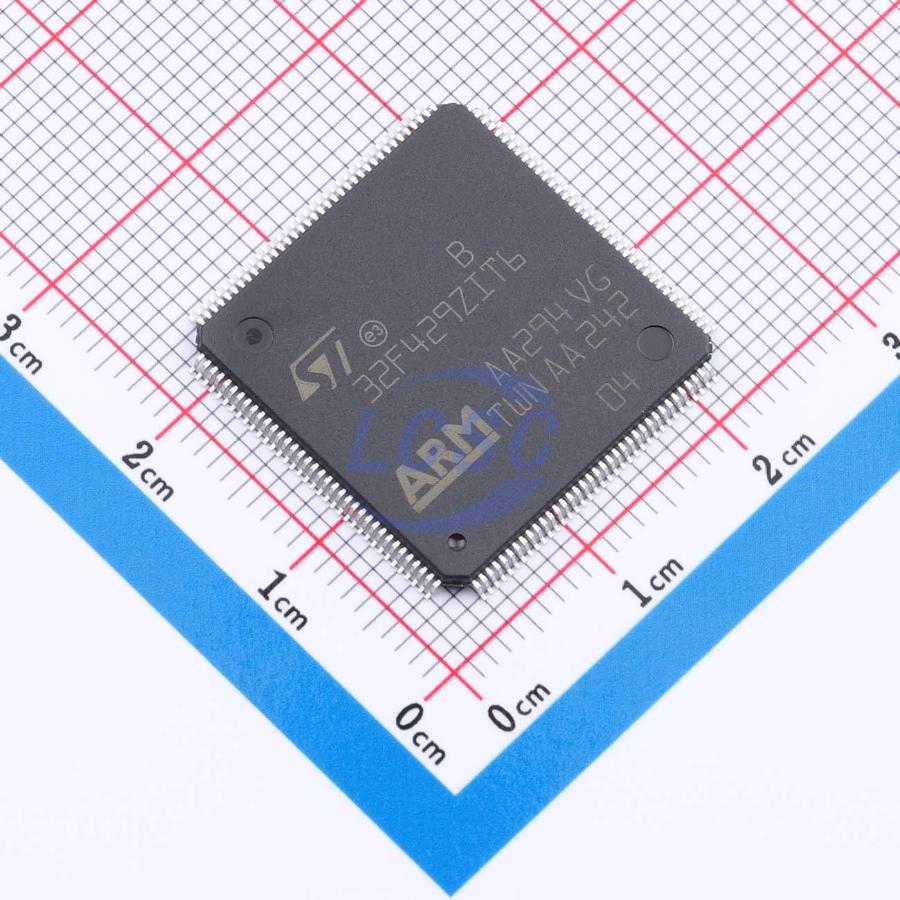

Микроконтроллер STM 32-бит ядро ARM Cortex-M4 180МГц 114 LQFP-144(20x20)
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
514 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:514 шт
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 776,55 |
| от 12 | 743,73 |
| от 24 | 721,77 |
| от 48 | 702,45 |
| от 95 | 689,40 |
Описание
Микроконтроллер STM32F429ZIT6TR от STMicroelectronics построен на 32-битном ядре ARM Cortex-M4 с тактовой частотой 180 МГц. Выпускается в корпусе LQFP-144 (20x20 мм) на ленте и катушке. Подходит для промышленной автоматики, систем управления и встраиваемой электроники.
Технические характеристики
| Crc | CRC calculation unit |
| Mpu | memory protection unit |
| Rng | true random number generator |
| Часы реального времени | subsecond accuracy, hardware calendar |
| Сердечник | Arm Cortex-M4 with FPU |
| Exti | external interrupt/event controller |
| Nvic | nested vectored interrupt controller |
| Sdio | 1 |
| SRAM | 256+4KB |
| Debug | SWD & JTAG, Cortex-M4 Trace Macrocell |
| Dmips | 225DMIPS |
| Reset | internal reset ON/OFF |
| Семейство | STM32F429xx |
| Ccm ram | 64KB |
| Fast io | up to 164 up to 90MHz |
| Корпус | LQFP-144 |
| Systick | Да |
| Ethernet | 10/100 Ethernet MAC with dedicated DMA, IEEE 1588v2, MII/RMII |
| Io ports | up to 168 |
| Тип монтажа | SMD |
| Core bits | 32-bit |
| Кол-во выводов | 144 |
| Regulator | internal voltage regulator |
| Unique id | 96-bit |
| Watchdogs | independent and window |
| Boot modes | Да |
| Usart uart | up to 4 USARTs/4 UARTs |
| Usb fs otg | USB 2.0 full-speed device/host/OTG with on-chip PHY |
| Usb hs otg | USB 2.0 high-speed/full-speed device/host/OTG with dedicated DMA, on-chip full-speed PHY and ULPI |
| Backup sram | 4KB |
| Dma streams | 16 |
| Артикул | STM32F429ZIT6TR |
| Vbat supply | Да |
| Каналы АЦП | up to 24 |
| Каналы ЦАП | 2 |
| Флэш-память | 2MB |
| Таймеры 16 бит | up to twelve |
| Timers 32bit | two |
| Timers total | up to 17 |
| Dmips per mhz | 1.25DMIPS/MHz |
| Lcd max width | 4096 pixels |
| Макс. частота | 180MHz |
| Spi max speed | 45Mbits/s |
| Разрешение АЦП | 12-bit |
| Can interfaces | 2 (2.0B Active) |
| Разрешение ЦАП | 12-bit |
| Интерфейсы I2C | up to 3 |
| I2s interfaces | 2 |
| Io 5v tolerant | up to 166 |
| Io voltage max | 3.6V |
| Io voltage min | 1.7V |
| Lcd max height | 2048 lines |
| Sai interfaces | 1 |
| Интерфейсы SPI | up to 6 |
| Adc sample rate | 2.4MSPS |
| Art accelerator | Adaptive real-time accelerator |
| Lcd pixel clock | up to 83MHz |
| Low power modes | Sleep, Stop, Standby |
| Por pdr pvd bor | Да |
| Timer frequency | up to 180MHz |
| Backup registers | 20x32 bit |
| Camera interface | 8- to 14-bit parallel up to 54Mbytes/s |
| Dsp instructions | Да |
| Internal rc 32khz | with calibration |
| Usart max bitrate | 11.25Mbit/s |
| Crystal oscillator | 4-to-26MHz |
| Lcd tft controller | Да |
| Размеры упаковки | 20x20mm |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.7V |
| Chrom art accelerator | DMA2D |
| Раб. температура | -40°C to +85°C |
| Adc triple interleaved | 7.2MSPS |
| Тип упаковки | Tape and Reel (лента в катушке) |
| External memory controller | FMC up to 32-bit data bus: SRAM, PSRAM, SDRAM/LPSDR SDRAM, Compact Flash/NOR/NAND |
| Internal rc 16mhz accuracy | 1% |
| Описание (англ.) | ARM Cortex-M4 180MHz 114 LQFP-144(20x20) Microcontrollers RoHS |
