Микроконтроллер STM 32-бит ядро ARM Cortex M4 RISC 2048KБ Флэш-память 2.5В/3.3В
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
952 шт.
Норм. уп.: 10
Цены поставщиков
Склад 38
В наличии:411 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 796,28 |
Склад 13
В наличии:351 шт
Срок поставки: до недели
Норм. уп.: 60
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 719,85 |
| от 13 | 689,25 |
| от 25 | 668,79 |
| от 60 | 650,79 |
| от 120 | 638,62 |
Склад 12
В наличии:190 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 966,50 |
| от 10 | 1 072,05 |
Описание

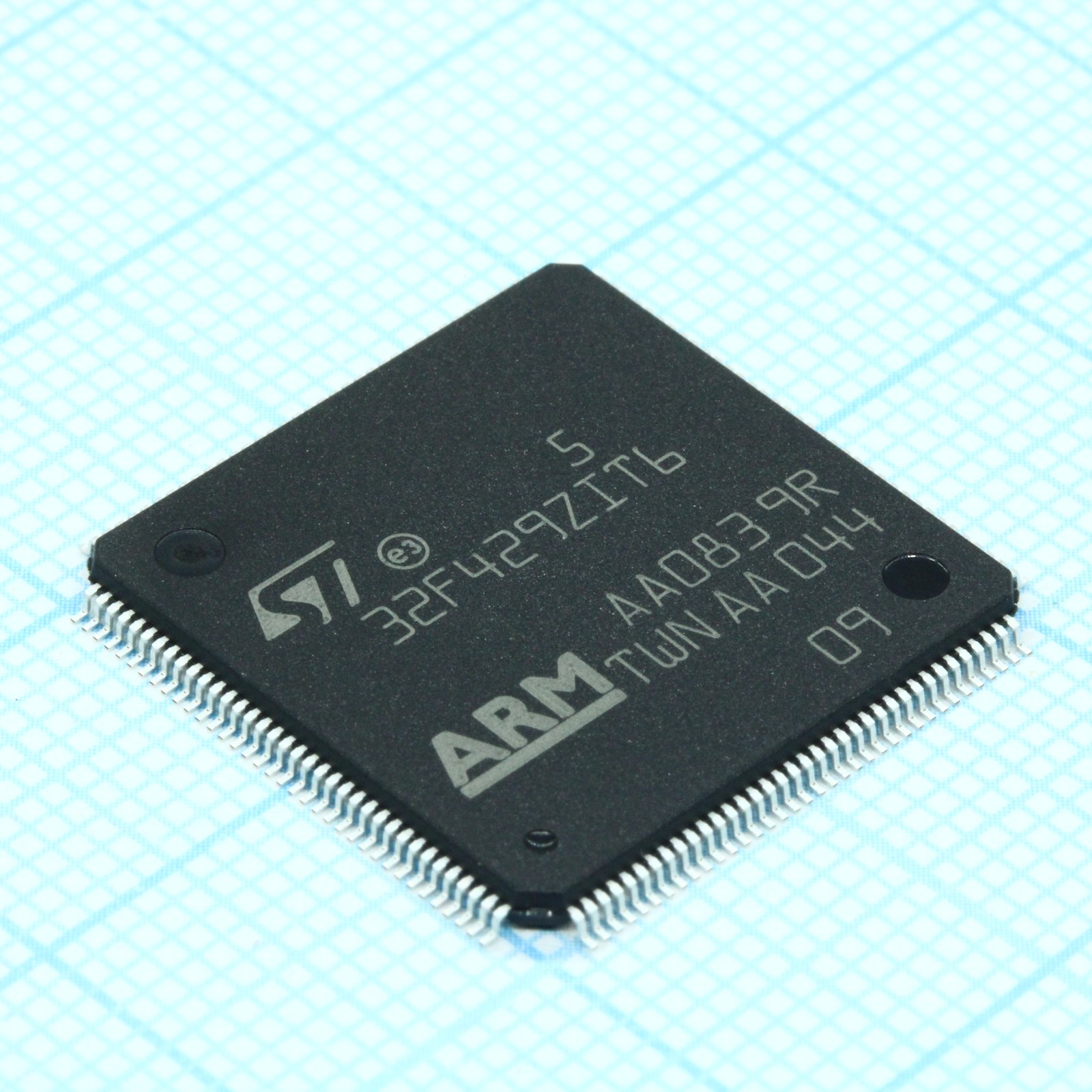

Микроконтроллер STM32F429ZIT6 от STMicroelectronics построен на 32-битном ядре ARM Cortex M4. Оснащён 2048 КБ флеш-памяти, работает при напряжении 2,5–3,3 В и выпускается в корпусе LQFP144. Подходит для промышленной автоматики, сложных систем управления и встраиваемой электроники.
Технические характеристики
| Adc | 3x 12-bit, 2.4 MSPS, up to 24 channels |
| Dac | 2x 12-bit |
| Dma | 16-stream DMA with FIFO |
| Часы реального времени | subsecond accuracy, hardware calendar |
| Сердечник | ARM Cortex-M4 with FPU |
| SRAM | 256+4 KB |
| Таймеры | 17 (12x 16-bit, 2x 32-bit, plus basic and watchdog) |
| Выводы ввода/вывода | up to 168 |
| Корпус | LQFP144 |
| Usb otg | HS/FS with on-chip PHY and ULPI |
| Тип монтажа | SMD |
| Unique id | 96-bit |
| Otp memory | 512 bytes |
| Backup sram | 4 KB |
| Oscillators | 4-26 MHz crystal, 16 MHz internal RC (1% accuracy), 32 kHz RTC crystal, 32 kHz internal RC |
| Артикул | STM32F429ZIT6 |
| Performance | 225DMIPS |
| Ethernet mac | 10/100 with IEEE 1588v2 |
| Fast io pins | up to 164 at 90 MHz |
| Флэш-память | 2 MB |
| Voltage vbat | 1.7V to 3.6V |
| Макс. частота | 180MHz |
| Dma controller | 16-stream DMA with FIFO and burst |
| Интерфейсы I2C | 3 |
| Интерфейсы SPI | 6 |
| Напряжение питания | 1.7V to 3.6V |
| Интерфейс отладки | SWD & JTAG, Cortex-M4 Trace Macrocell |
| Low power modes | Sleep, Stop, Standby |
| Uart interfaces | 4 |
| Backup registers | 20x 32-bit |
| Camera interface | 8- to 14-bit parallel up to 54 MB/s |
| Usart interfaces | 4 |
| Темп. диапазон | -40°C to +85°C |
| Voltage regulator | internal with ON/OFF options |
| Lcd tft controller | yes, up to 4096x2048 resolution, 83 MHz pixel clock |
| Размеры упаковки | 20x20 mm |
| 5v tolerant io pins | up to 166 |
| Макс. такт. частота | 180 MHz |
| Макс. рабочее напряжение | 3.6 V |
| Мин. раб. напр. | 1.7 V |
| Vbattery voltage range | 1.65 V to 3.6 V |
| Разрядность | 32 |
| Power supply supervisor | POR, PDR, PVD, BOR |
| Random number generator | true random number generator |
| Тип упаковки | Palette (палетта) |
| Интерфейсы связи | 3x I2C, 4x USART, 4x UART, 6x SPI, 2x CAN, USB OTG FS/HS, Ethernet MAC, SAI |
| Flexible memory controller | up to 32-bit data bus (SRAM, PSRAM, SDRAM, NOR/NAND, CompactFlash) |
| Описание (англ.) | MCU 32-bit STM32 ARM Cortex M4 RISC 2048KB Flash 2.5V/3.3V |
| Количество контактов | 144 |
