Микроконтроллер STM 32-бит ядро ARM Cortex M4 RISC 2МБ Флэш-память 2.5В/3.3В 176-Pin LQFP лоток
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
988 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:738 шт
Срок поставки: до недели
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 829,30 |
| от 11 | 794,93 |
| от 21 | 771,93 |
| от 40 | 751,70 |
| от 120 | 738,02 |
Склад 38
В наличии:250 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 744,05 |
Описание

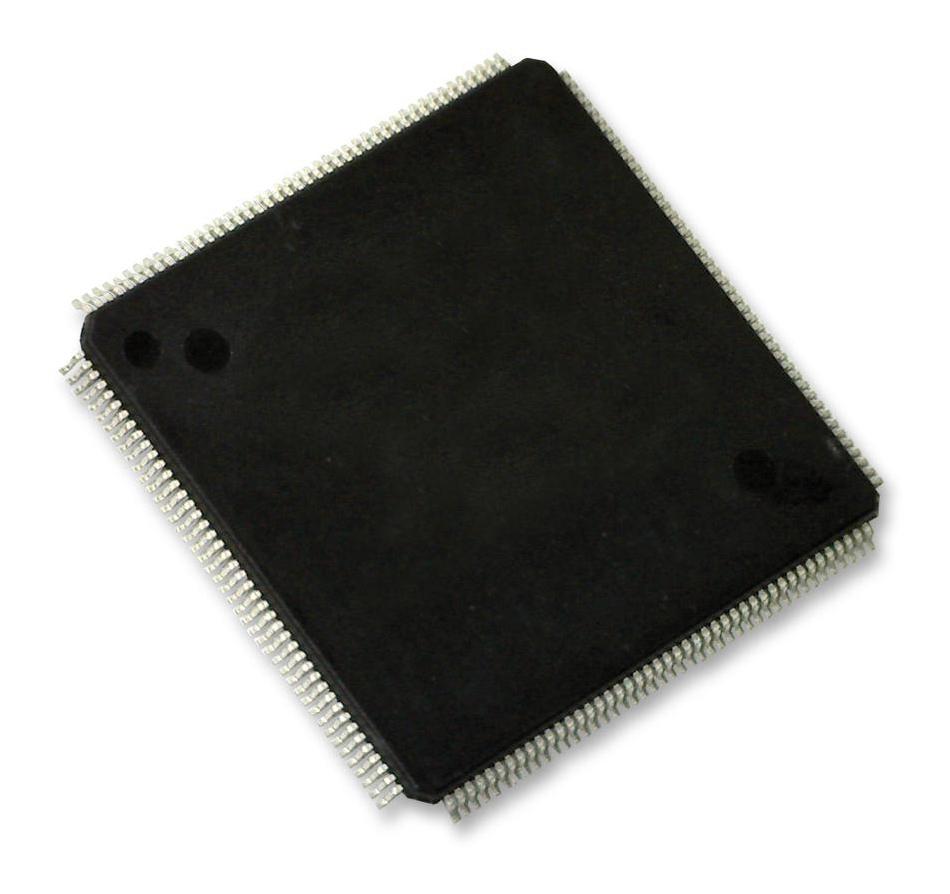

Микроконтроллер STM32F429IIT6 от STMicroelectronics построен на 32-битном ядре ARM Cortex-M4. Оснащён 2 МБ флеш-памяти и работает при напряжении от 2,5 до 3,3 В. Выпускается в корпусе LQFP с 176 выводами. Применяется в промышленной автоматике, системах управления и встраиваемой электронике.
Технические характеристики
| Adc | 3 x 12-bit |
| Can | 2 x CAN 2.0B active |
| Crc | CRC calculation unit |
| Dac | 2 x 12-bit |
| Dma | 16-stream DMA controller with FIFOs and burst support |
| I2c | up to 3 |
| I2s | 2 with muxed full-duplex |
| Rng | true random number generator |
| Часы реального времени | subsecond accuracy, hardware calendar |
| Sai | 1 |
| SPI | up to 6 |
| Сердечник | Arm Cortex-M4 with FPU |
| Sdio | 1 |
| SRAM | 256+4KB |
| Debug | SWD & JTAG, Cortex-M4 Trace Macrocell |
| Dmips | 225DMIPS |
| Семейство | STM32F429xx |
| Ccm ram | 64KB |
| Ecopack | ECOPACK2 compliant |
| Fast io | up to 164 up to 90MHz |
| Корпус | LQFP-176 |
| Упаковка | лоток |
| Ethernet | 10/100 Ethernet MAC with dedicated DMA, IEEE 1588v2, MII/RMII |
| Io ports | up to 168 |
| Тип монтажа | SMD |
| Core bits | 32-bit |
| Кол-во выводов | 176 |
| Unique id | 96-bit |
| Io voltage | 1.7V to 3.6V |
| Otp memory | 512 bytes |
| Usart uart | up to 4 USARTs / 4 UARTs |
| Usb fs otg | USB 2.0 full-speed device/host/OTG with on-chip PHY |
| Usb hs otg | USB 2.0 high-speed/full-speed device/host/OTG with dedicated DMA, on-chip full-speed PHY and ULPI |
| Backup sram | 4KB |
| Артикул | STM32F429IIT6 |
| Vbat supply | for RTC, backup registers, optional backup SRAM |
| Каналы АЦП | up to 24 |
| Архитектура | RISC |
| Флэш-память | 2MB |
| Таймеры 16 бит | up to twelve |
| Timers 32bit | two |
| Timers total | up to 17 |
| Dmips per mhz | 1.25DMIPS/MHz |
| Lcd max width | 4096 pixels |
| Макс. частота | 180MHz |
| Spi max speed | 45Mbit/s |
| Io 5v tolerant | up to 166 |
| Lcd max height | 2048 lines |
| Rtc oscillator | 32kHz with calibration |
| Lcd pixel clock | up to 83MHz |
| Low power modes | Sleep, Stop, Standby |
| Номинальное напряжение | 2.5V/3.3V |
| Usart max speed | 11.25Mbit/s |
| Backup registers | 20 x 32-bit |
| Camera interface | 8- to 14-bit parallel up to 54Mbytes/s |
| Частота АЦП | 2.4MSPS |
| Internal 32khz rc | with calibration |
| Crystal oscillator | 4-to-26MHz |
| Flash organization | two banks, read-while-write |
| Lcd tft controller | Да |
| Размеры упаковки | 24 x 24 mm |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.7V |
| Timer max frequency | 180MHz |
| Chrom art accelerator | DMA2D |
| Adc triple interleaved | 7.2MSPS |
| Internal rc oscillator | 16MHz factory-trimmed, 1% accuracy |
| Lcd parallel interface | 8080/6800 modes |
| Reset supply management | POR, PDR, PVD, BOR |
| Тип упаковки | Tray (палетта) |
| Интерфейсы связи | up to 21 |
| External memory controller | up to 32-bit data bus: SRAM, PSRAM, SDRAM/LPSDR SDRAM, compact flash/NOR/NAND |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | MCU 32-bit ARM Cortex M4 RISC 2MB Flash 2.5V/3.3V 176-Pin LQFP Tray |
