ARMCortexM4 168МГцб 1Мб флэшб 192кб ОЗУ 2xCAN, USB HS OTG, Ethernet, интерфейс видеокамеры, ускоритель кодирования
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
4 276 шт.
Норм. уп.: 2
Цены поставщиков
Склад 13
В наличии:3 676 шт
Срок поставки: до недели
Норм. уп.: 60
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 609,65 |
| от 15 | 583,15 |
| от 29 | 565,42 |
| от 60 | 549,83 |
| от 120 | 539,29 |
Склад 12
В наличии:600 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 138,50 |
| от 2 | 1 072,13 |
Описание

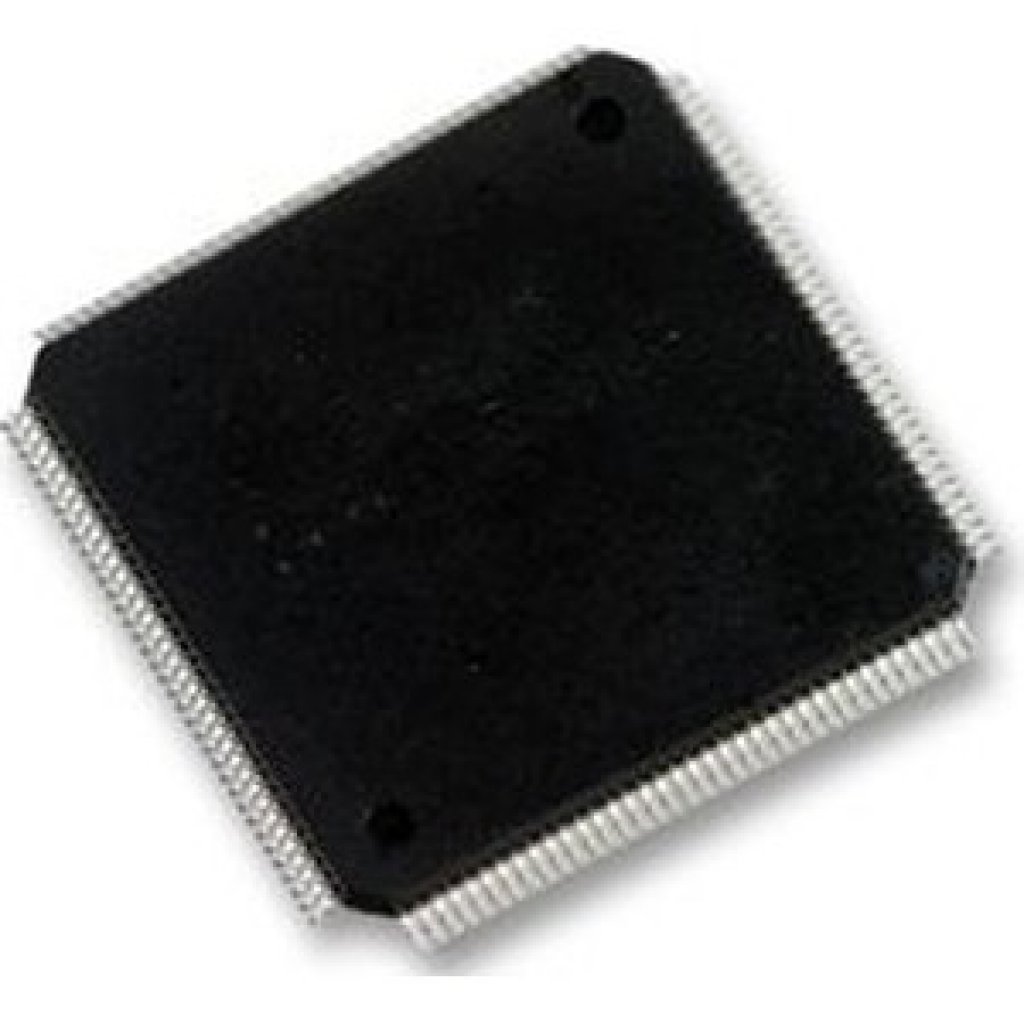

Микроконтроллер STM32F407ZGT6 от STMicroelectronics на ядре ARM Cortex-M4 с частотой 168 МГц. Оснащён 1 МБ флеш-памяти и 192 КБ ОЗУ, поддерживает Ethernet, USB HS OTG и интерфейс видеокамеры. Выполнен в корпусе LQFP-144, работает при напряжении 2.5–3.3 В. Применяется в промышленной автоматике, сетевых устройствах и встраиваемых системах.
Технические характеристики
| Часы реального времени | subsecond accuracy, hardware calendar |
| Сердечник | Arm Cortex-M4 with FPU |
| SRAM | 192KB |
| Dmips | 210 DMIPS |
| Таймеры | 17 timers (12x16-bit, 2x32-bit) |
| Корпус | LQFP-144 |
| Тип монтажа | SMD |
| Частота | 168MHz |
| Без свинца | ECOPACK2 compliant |
| Unique id | 96-bit |
| Gpio count | up to 140 |
| Otp memory | 512B |
| Backup sram | 4KB |
| Каналы АЦП | up to 24 |
| Каналы ЦАП | 2 |
| Ethernet mac | 10/100 Ethernet MAC with IEEE 1588 |
| Флэш-память | 1MB |
| Тип упаковки | LQFP |
| Каналы ШИМ | up to 4 per timer |
| Корпус | LQFP144 |
| Clock sources | 4-26 MHz crystal, 16 MHz internal RC, 32 kHz RTC crystal, 32 kHz internal RC |
| Dmips per mhz | 1.25 DMIPS/MHz |
| Разрешение АЦП | 12-bit |
| Can interfaces | 2 CAN 2.0B Active |
| Разрешение ЦАП | 12-bit |
| Интерфейсы I2C | 3 I2Cs (SMBus/PMBus) |
| Sdio interface | Да |
| Интерфейсы SPI | 3 SPIs (up to 42 Mbit/s) |
| Напряжение питания | 1.8V to 3.6V |
| Usb interfaces | USB OTG FS/HS |
| Adc sample rate | 2.4 MSPS per ADC, 7.2 MSPS triple interleaved |
| Art accelerator | Да |
| Интерфейс отладки | SWD, JTAG, ETM |
| Low power modes | Sleep, Stop, Standby |
| Uart interfaces | 4 USARTs + 2 UARTs (up to 10.5 Mbit/s) |
| Camera interface | 8-14 bit parallel DCMI up to 54 MB/s |
| Gpio 5v tolerant | up to 138 |
| Темп. диапазон | -40°C to 85°C |
| Voltage regulator | internal |
| Размеры упаковки | 20x20mm |
| Crc calculation unit | Да |
| Memory protection unit | Да |
| Power supply supervisor | POR, PDR, PVD, BOR |
| Тип упаковки | Palette (палетта) |
| True random number generator | Да |
| Описание (англ.) | MCU 32-bit ARM Cortex M4F RISC 1024KB Flash 2.5V/3.3V 144-Pin LQFP Tray |
