Документация
32 бит ARM Cortex M3, 72МГц, 1Мб Flash, 96кб ОЗУ, контроллер внешней памяти, 14 таймерров,3xSPI, 2xI2C, USB, CAN, SDIO, 5xUSART, 112GPIO, 3 АЦП 12 бит 16 каналов, 2 ЦАП 12 бит
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
145 шт.
Норм. уп.: 60
Цены поставщиков
Склад 13
В наличии:145 шт
Срок поставки: до недели
Норм. уп.: 60
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 508,12 |
| от 3 | 502,23 |
| от 6 | 494,93 |
| от 12 | 485,28 |
| от 24 | 471,76 |
Описание

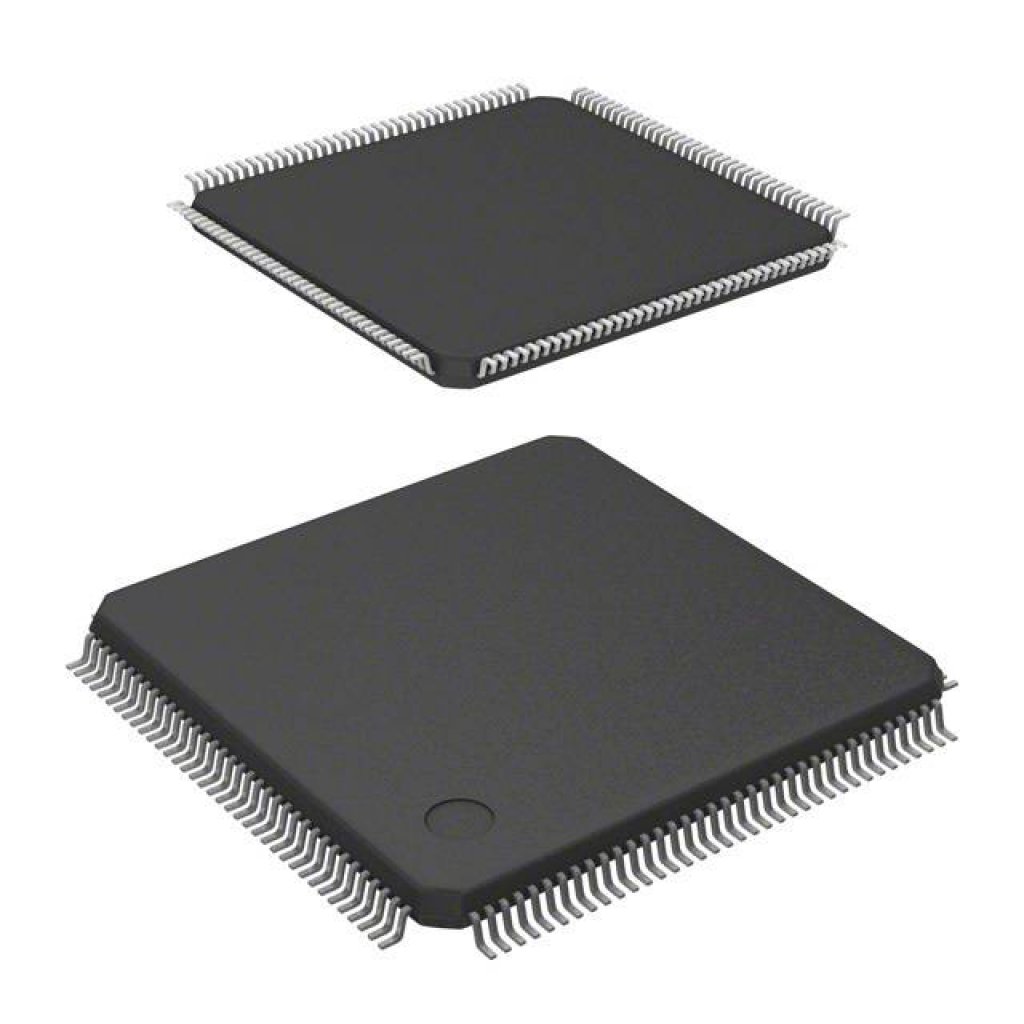

Микроконтроллер STM32F103ZGT6 от STMicroelectronics на ядре ARM Cortex-M3 с тактовой частотой 72 МГц. Оснащён 1 Мб Flash и 96 Кб ОЗУ, поддерживает USB, CAN и SDIO, имеет 112 выводов GPIO и три 12-битных АЦП. Выполнен в корпусе LQFP144. Применяется в промышленной автоматике, системах управления и встраиваемой электронике.
Технические характеристики
| Can | yes (2.0B Active) |
| USB | USB 2.0 full-speed |
| Сердечник | ARM Cortex-M3, 32-bit |
| SRAM | 20 Kbytes |
| Таймеры | 7 (3x 16-bit, 1x motor control PWM, 2x watchdog, 1x SysTick) |
| Crc unit | Да |
| Gpio max | 80 |
| Тип монтажа | SMD |
| Adc count | 2 |
| Unique id | 96-bit |
| Performance | 1.25 DMIPS/MHz |
| Каналы АЦП | up to 16 |
| Каналы DMA | 7 |
| Флэш-память | 64 or 128 Kbytes |
| Корпус | LQFP144 |
| Макс. частота | 72 MHz |
| Типы корпусов | VFQFPN36 6×6 mm, UFQFPN48 7×7 mm, BGA100 10×10 mm, LQFP100 14×14 mm, UFBGA100 7×7 mm, LQFP64 10×10 mm, BGA64 5×5 mm, LQFP48 7×7 mm |
| Разрешение АЦП | 12-bit |
| Интерфейсы I2C | up to 2 |
| Rtc oscillator | 32 kHz |
| Интерфейсы SPI | up to 2 |
| Adc input range | 0 to 3.6 V |
| Low power modes | Sleep, Stop, Standby |
| Debug interfaces | Serial Wire Debug (SWD) and JTAG |
| Internal rc 8mhz | 8 MHz |
| Power supervisor | POR, PDR, PVD |
| Usart interfaces | up to 3 |
| Ecopack compliant | Да |
| Internal rc 40khz | 40 kHz |
| Voltage regulator | embedded |
| Макс. напр. пит. | 3.6 V |
| Мин. напр. пит. | 2.0 V |
| Temperature sensor | Да |
| Adc conversion time | 1 µs |
| Io voltage tolerance | 5 V-tolerant (most pins) |
| Rtc backup registers | Да |
| Тип упаковки | Palette (палетта) |
| Crystal oscillator range | 4 to 16 MHz |
| Описание (англ.) | MCU 32-bit STM32F ARM Cortex M3 RISC 1024KB Flash 2.5V/3.3V 144-Pin LQFP T/R |
