ARM Cortex M3 MCU 72МГц, 256кб Flash, 48кб ОЗУ, 3x SPI, 2xI2S, 2x I2C, 5xUSART, USB, CAN, 8x таймеров, 3xАЦП 16 каналов, 2x ЦАП
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
4 313 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:2 923 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 150 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 227,70 |
| от 5 | 180,09 |
| от 50 | 172,51 |
Склад 13
В наличии:1 390 шт
Срок поставки: до недели
Норм. уп.: 90
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 238,31 |
| от 34 | 226,24 |
| от 90 | 218,17 |
| от 180 | 211,06 |
| от 360 | 206,26 |
Описание

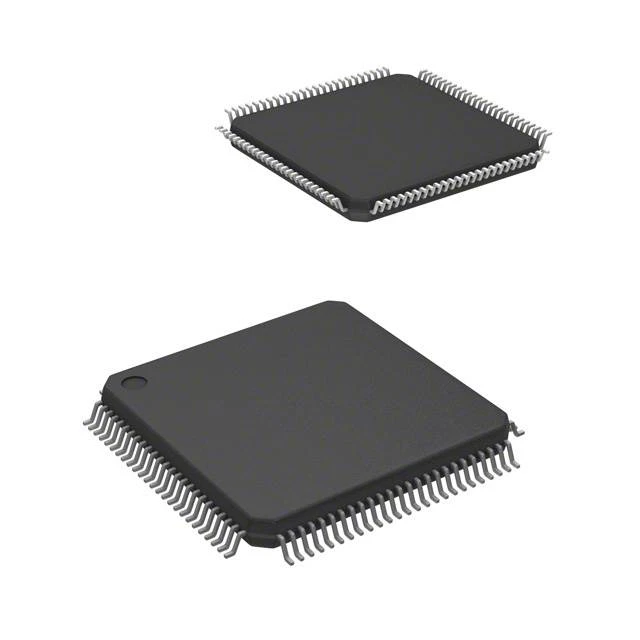

Микроконтроллер STM32F103VCT6 от STMicroelectronics на ядре ARM Cortex-M3 с тактовой частотой 72 МГц. Оснащен 256 КБ Flash и 48 КБ ОЗУ, поддерживает интерфейсы USB, CAN и несколько USART. Выполнен в корпусе LQFP100, работает при напряжении 2.5–3.3 В. Применяется в промышленной автоматике, системах управления и встраиваемой электронике.
Технические характеристики
| Can | CAN 2.0B Active |
| Crc | Да |
| I2s | 2 |
| Часы реального времени | Да |
| USB | USB 2.0 Full Speed |
| Сердечник | ARM Cortex-M3 |
| Fsmc | with 4 Chip Selects |
| SRAM | 48 KB |
| Ecopack | Да |
| Корпус | LQFP100 |
| Systick | 24-bit downcounter |
| Тип монтажа | SMD |
| Watchdog | 2 (Independent and Window) |
| Кол-во выводов | 100 |
| Spi speed | 18 Mbit/s |
| Unique id | 96-bit |
| Performance | 1.25 DMIPS/MHz |
| Vbat supply | Да |
| Каналы DMA | 12 |
| Флэш-память | 256 KB |
| Корпус | LQFP100 |
| Lcd interface | 8080/6800 modes |
| Макс. частота | 72 MHz |
| Number of adc | 3 |
| Number of dac | 2 |
| Разрешение АЦП | 12-bit |
| Разрешение ЦАП | 12-bit |
| Number of gpio | 80 |
| Напряжение питания | 2.0V to 3.6V |
| Low power modes | Sleep, Stop, Standby |
| Sample and hold | triple sample and hold |
| Debug interfaces | SWD, JTAG, ETM |
| Number of timers | 11 |
| Темп. диапазон | -40°C to 85°C |
| Размеры упаковки | 14mm x 14mm |
| Temperature sensor | Да |
| Adc conversion time | 1 µs |
| External oscillator | 4-16 MHz crystal, 32 kHz crystal |
| Внутр. генератор | 8 MHz RC, 40 kHz RC |
| Io voltage tolerance | 5V-tolerant |
| Тип упаковки | Palette (палетта) |
| Интерфейсы связи | 2 I2C, 5 USART, 3 SPI, 1 CAN, 1 USB, 1 SDIO |
| Power supply supervision | POR, PDR, PVD |
| Описание (англ.) | MCU 32-bit STM32F1 ARM Cortex M3 RISC 256KB Flash 2.5V/3.3V 100-Pin LQFP T/R |
