Документация
32бит ARM Cortex M3, 24МГц, 128кб Flash, 8кб ОЗУ, 2xSPI, 2xI2C, 3xUSART, CEC, 7 таймеров, АЦП 12 бит * 16 каналов, 2xЦАП 80 GPIO
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
498 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:300 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 72 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 476,10 |
| от 5 | 385,02 |
| от 50 | 370,21 |
Склад 13
В наличии:198 шт
Срок поставки: до недели
Норм. уп.: 90
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 538,88 |
| от 5 | 509,54 |
| от 10 | 485,65 |
| от 19 | 467,89 |
| от 38 | 454,66 |
Описание

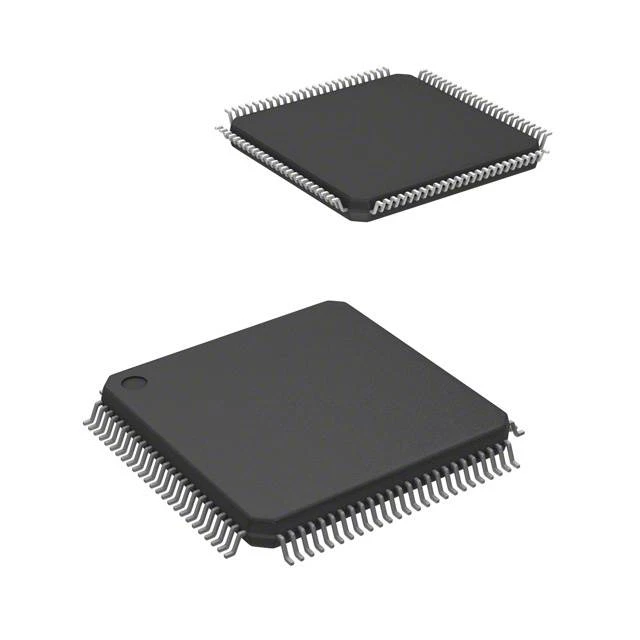

Микроконтроллер STM32F100VBT6B от STMicroelectronics построен на 32-битном ядре ARM Cortex-M3 с частотой 24 МГц. Оснащён 128 КБ Flash и 8 КБ ОЗУ, поддерживает интерфейсы SPI, I2C и USART, имеет 12-битный АЦП на 16 каналов и два ЦАП. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Pll | Да |
| Сердечник | ARM Cortex-M3 |
| SRAM | 8 KB |
| Ecopack | Да |
| Выводы ввода/вывода | 80 |
| Корпус | LQFP100 |
| Crc unit | Да |
| Тип монтажа | SMD |
| Размер SRAM | 8 KB |
| Unique id | 96-bit |
| Размеры | 14 x 14 mm |
| Размер флеш-памяти | 128 KB |
| Gpio count | 80 |
| Performance | 1.25 DMIPS/MHz |
| Счетчик таймера | 12 |
| Каналы АЦП | 16 |
| Архитектура | 32-bit |
| Basic timers | 2 for DAC |
| Каналы ЦАП | 2 |
| Каналы DMA | 7 |
| Флэш-память | 128 KB |
| Io tolerance | 5V-tolerant (most) |
| Timers total | up to 12 |
| Корпус | LQFP100 |
| Cec interface | 1 |
| Clock sources | external 4-24 MHz crystal, internal 8 MHz RC, internal 40 kHz RC, PLL |
| Interface cec | Да |
| Interface i2c | 2 |
| Interface spi | 2 |
| Макс. частота | 24 MHz |
| Systick timer | 24-bit downcounter |
| Разрешение АЦП | 12-bit |
| Разрешение ЦАП | 12-bit |
| Интерфейсы I2C | 2 |
| Интерфейсы SPI | 2 |
| Adc input range | 0 to 3.6 V |
| Интерфейс отладки | SWD and JTAG |
| Interface usart | 3 |
| Low power modes | Sleep, Stop, Standby |
| Watchdog timers | 2 |
| Usart interfaces | 3 |
| Voltage detector | Programmable PVD |
| Voltage regulator | Да |
| Analog peripherals | temperature sensor |
| Basic timers 16bit | 2 |
| Размеры упаковки | 14x14 mm |
| Макс. напр. пит. | 3.6 V |
| Мин. напр. пит. | 2.0 V |
| Adc conversion time | 1.2 µs |
| Systick timer 24bit | 1 |
| Internal oscillators | 8 MHz RC, 40 kHz RC, 32 kHz RTC |
| Timers with dead time | 3 |
| Advanced control timer | 16-bit, 6-channel |
| Power supply supervisor | POR, PDR, PVD |
| Тип упаковки | Palette (палетта) |
| Advanced timer 16bit 6ch | 1 |
| External oscillator range | 4 to 24 MHz |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Диап. раб. темп. | -40 to +85 °C |
| General purpose timers 16bit | 3 |
| Описание (англ.) | MCU 32-bit ARM Cortex M3 RISC 128KB Flash 2.5V/3.3V 100-Pin LQFP T/R |
