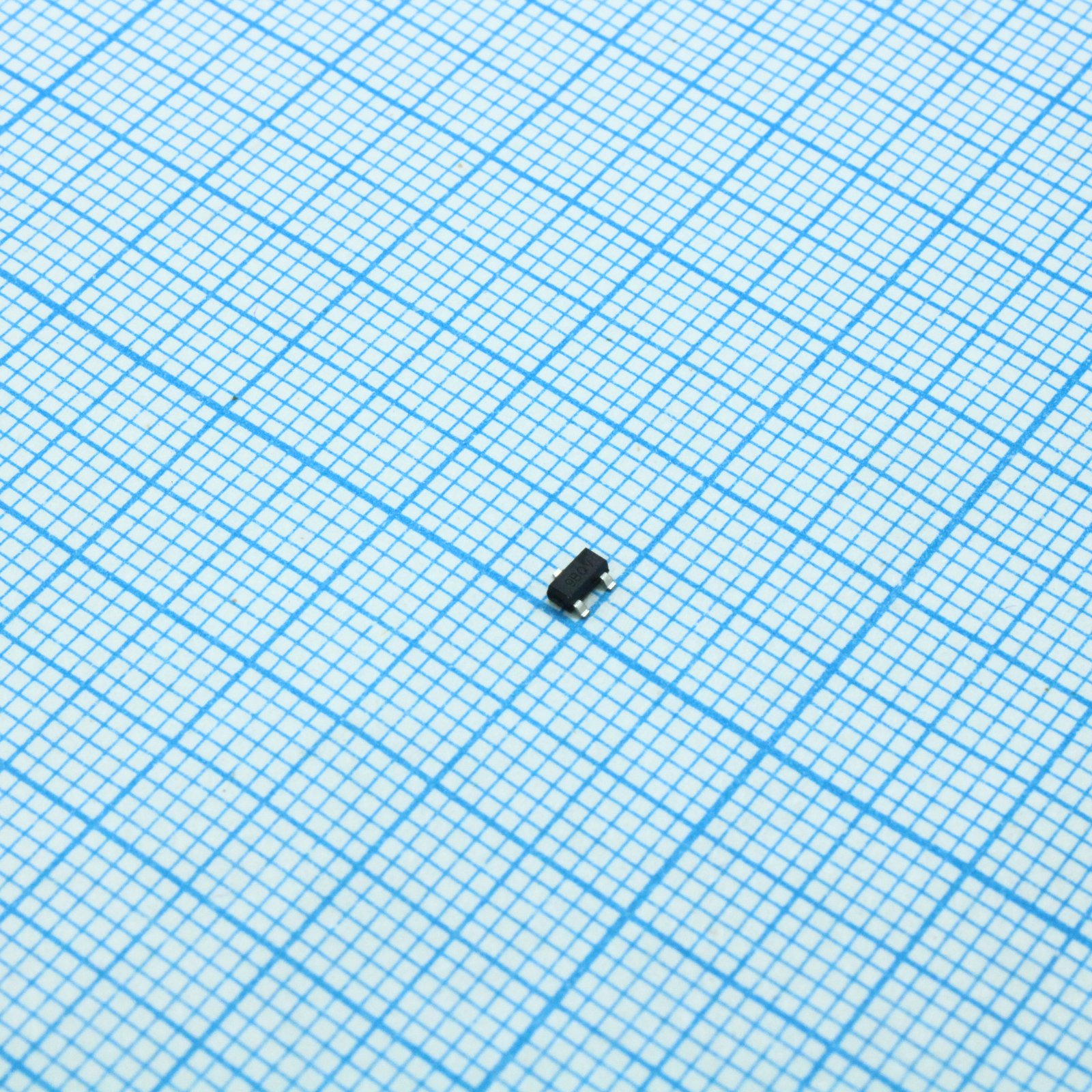

Монитор электропитания со сбросом 2.88В SOT23
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
2 312 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 312 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 52,05 |
| от 25 | 50,92 |
| от 49 | 49,38 |
| от 97 | 47,24 |
| от 193 | 44,79 |
Описание
Микросхема монитора электропитания от STMicroelectronics отслеживает напряжение и формирует сигнал сброса для процессора. Работает при пороговом напряжении 2.88 В, имеет выход с открытым стоком и активным низким уровнем. Выполнена в компактном корпусе SOT23-3. Применяется в промышленной автоматике и бытовой электронике для контроля питания микроконтроллеров.
Технические характеристики
| Корпус | SOT23-3 |
| Тип монтажа | SMD |
| Шаг выводов | 0.95mm |
| Тип устройства | Low power reset circuit |
| Тип выхода | Open-drain, active-low |
| Корпус | SOT23-3 |
| Reset threshold | 4.37V |
| Ширина корпуса | 1.3mm |
| Ток пит. тип. | 4µA |
| Threshold accuracy | ±2.5% |
| Package body height | 0.9mm |
| Package body length | 2.9mm |
| Диапазон питания | 1.0V to 5.5V |
| Reset pulse width min | 100ms |
| Voltage output low max | 0.3V at 1.2mA sink |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Monitored supply voltages | 3V, 3.3V, 5V |
| Диап. темп. хр. | -65°C to 150°C |
| Диап. раб. темп. | -40°C to 105°C |
| Описание (англ.) | Processor Supervisor 2.88V 1 Active Low/Open Drain 3-Pin SOT-23 T/R |
| Reset threshold hysteresis typ | 30mV |
| Guaranteed reset assertion voltage min | 1.0V |
