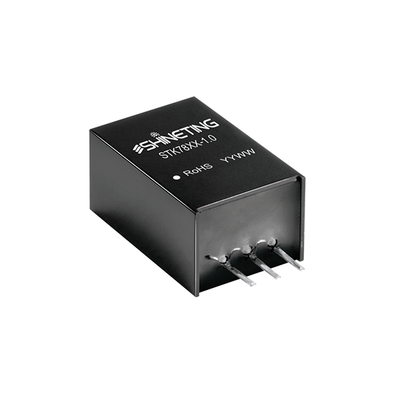

DC-DC преобразователь STK7812-1.0
Нет в наличии
Описание
DC-DC преобразователь STK7812-1.0 от Shineting предназначен для преобразования входного напряжения в стабилизированное выходное. Модель отличается компактными размерами и высокой эффективностью, что делает её пригодной для встраиваемых и портативных устройств. Применяется в системах питания, где требуется надёжное и точное преобразование энергии.
Технические характеристики
| MTBF | 2000k hours @25°C |
| RoHS | Да |
| Тип | Преобразователь постоянного тока |
| Вес | 3.8g |
| Гарантия | 3 years |
| КПД, % | 96/93 % |
| Размеры | 11.50 x 9.00 x 17.50 mm |
| Артикул | STK7812-1.0 |
| Тип корпуса | SIP module |
| Материал корпуса | Black plastic, UL94V-0 |
| Тип монтажа | THT |
| Выходной ток | 1000 mA |
| Выходное напряжение | 12 VDC |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 93% |
| Тип. КПД | 96% |
| Вых. напряжение | 12V |
| Время пайки | 10s |
| Макс. вых. мощность | 12W |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 20mVp-p |
| Макс. вых. ток | 1000mA |
| Макс. емкостная нагрузка | 680 µF |
| Диапазон входного напряжения | 16-36 Vdc |
| Диап. вх. напр. | 16-36V |
| Макс. регулировка нагрузки | ±0.6% |
| Типовая регулировка нагрузки | ±0.4% |
| Макс. ёмкость нагрузки | 680µF |
| Точность напряжения макс. | ±3% |
| Типовая точность напряжения | ±2% |
| Номинальное входное напряжение | 24 Vdc |
| Ном. вх. напр. | 24V |
| Макс. линейная регул. | ±0.4% |
| Линейная регулировка тип. | ±0.2% |
| Диапазон влажности хранения | 5-95% RH |
| Макс. частота переключения | 780kHz |
| Мин. частота переключения | 580kHz |
| Типовая частота переключения | 680kHz |
| Темп. коэф. | ±0.03%/°C |
| Макс. отклонение при переходном процессе | 300mV |
| Переходное отклонение, тип. | 50mV |
| Защита от КЗ | continuous, self-recovery |
| Макс. ток хол. хода | 1mA |
| Ток входа без нагрузки типовой | 0.1mA |
| Температура пайки макс. | 260°C |
| Диап. темп. хр. | -55 to 125°C |
| Диап. раб. темп. | -40 to 85°C |
| Макс. время восст. | 1ms |
| Тип. время восст. перех. | 0.1ms |
