Драйвер двигателя униполярный 4.75В...5.25В
У поставщика
ПроизводительON Semiconductor
КатегорияДрайверы электродвигателей
У поставщиков
15 шт.
Норм. уп.: 15
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт442,80 ₽
Сумма885,60 ₽
+ доплата 490,00 ₽
В наличии15 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 4 — 434,69 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 885,60 ₽. До заказа без доплаты не хватает 16 414,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 885,60 ₽
Описание

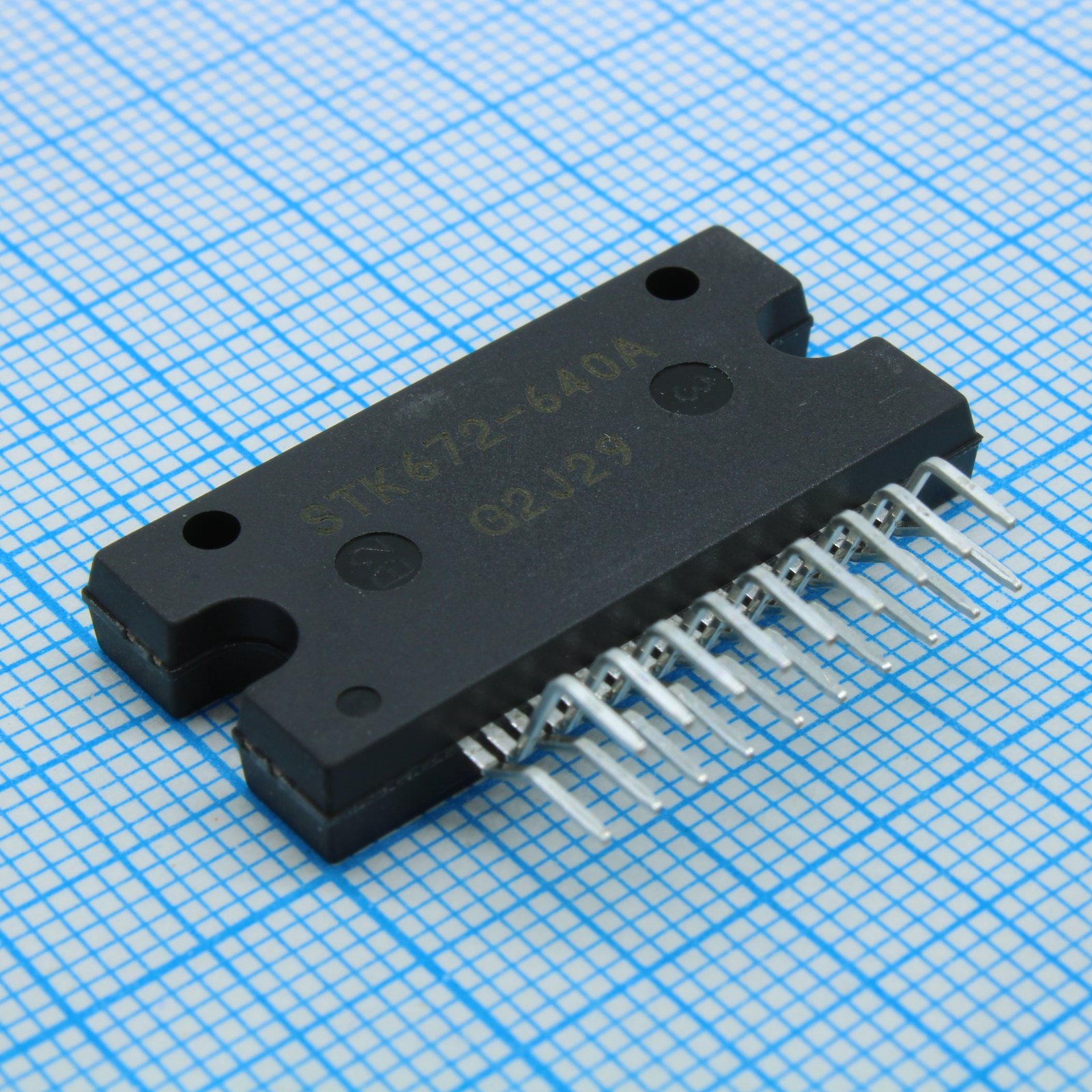

Драйвер униполярного шагового двигателя STK672-640A-E от ON Semiconductor. Работает при напряжении от 4,75 до 5,25 В, поставляется в тубусе. Применяется в промышленной автоматике и системах точного позиционирования.
Технические характеристики
| Корпус | Thick-Film Hybrid IC, 19-pin SIP |
| Функция | Driver - Fully Integrated, Control and Power Stage |
| Особенности | Overcurrent detection, Overheat detection, Power-on reset, 2-phase or 1-2 phase excitation, Schmitt input for 2.5V high level, Current detection resistor built-in |
| Тип монтажа | Выводной |
| Интерфейс | Параллельный |
| Кол-во выводов | 19 |
| Технология | Силовой MOSFET |
| Размеры | 29.2mm x 25.6mm x 4.5mm (typ) |
| Применение | общего назначения |
| Тип монтажа | Through Hole |
| Частота ШИМ | 29kHz to 61kHz |
| Корпус | 19-SSIP Formed Leads |
| Напряжение нагрузки | 10V ~ 42V |
| Step Resolution | 1, 1/2 |
| Тактовая частота | 0 to 50kHz |
| Выходной ток | 3.3A |
| Напряжение питания | 4.75V ~ 5.25V |
| Описание | IC MTR DRVR UNIPOLAR 4.75V-5.25V |
| Входной ток низкого уровня | 10μA |
| Низкий уровень входного напряжения | 0V to 0.8V |
| Входной ток высокого уровня | 50μA to 75μA |
| Высокий уровень входного напряжения | 2.5V to VDD |
| Output current iof | 10mA |
| Напряжение питания Vcc | 10V to 42V |
| Напряжение питания VDD | 5V ±5% |
| Vdd supply current | 4.4mA to 8mA |
| Диап. вх. напр. | -0.3V to +6.0V |
| Output current ioh1 | 3.0A at Tc=105°C |
| Output current ioh2 | 3.3A at Tc=80°C |
| Темп. хранения | -40°C to +125°C |
| Тип двигателя — шаговый | Unipolar |
| Конфигурация выхода | Half Bridge (2) |
| Рабочая температура | 0°C ~ 105°C (TC) |
| Fault leakage current | 10μA |
| Max supply voltage vcc | 52V |
| Max supply voltage vdd | -0.3V to +6.0V |
| Средний выходной ток | 0.519A to 0.731A |
| Recommended vref range | 0.14V to 1.31V |
| Vref input bias current | 10μA to 15μA |
| Тип упаковки | Tube (туба) |
| Fault low output voltage | 0.25V to 0.5V |
| Макс. темп. перехода | 150°C |
| Output current max pulse | 20A |
| Fet diode forward voltage | 0.83V to 1.5V |
| Напряжение насыщения выхода | 0.20V to 0.33V |
| Current detection resistor | 0.089Ω ±2% |
| Описание (англ.) | MTR DRVR UNIPOLAR 4.75V-5.25V |
| Output current max continuous | 4A |
| Overheat detection temperature | 144°C |
| Phase driver withstand voltage | 100V min |
| Operating substrate temperature | 0°C to 105°C |
| Allowable power dissipation per mosfet | 8.3W |
| Allowable power dissipation no heat sink | 3.1W |
