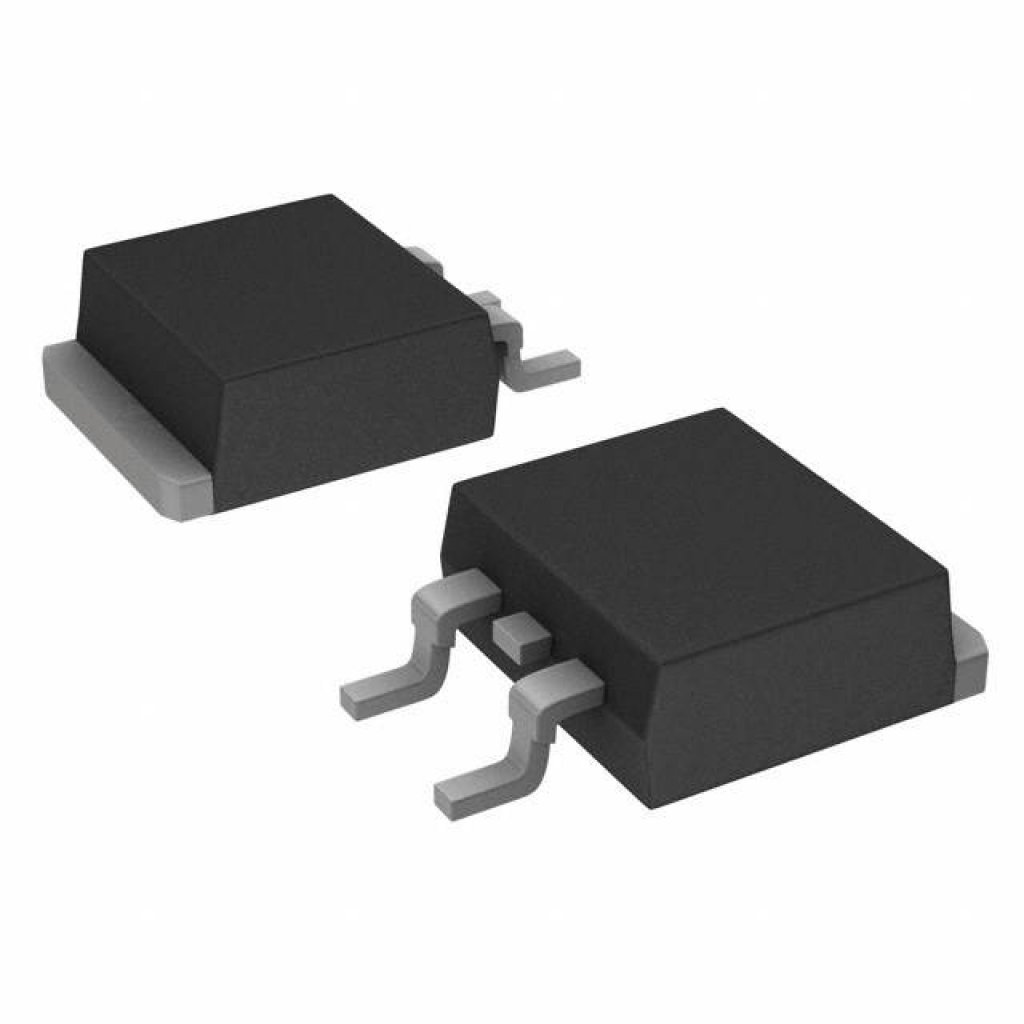

Биполярный транзистор IGBT, 600 В, 7 А
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
1 650 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 650 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82,44 |
| от 45 | 76,98 |
| от 89 | 72,65 |
| от 177 | 68,85 |
| от 354 | 66,29 |
Описание
Биполярный транзистор IGBT от STMicroelectronics рассчитан на напряжение 600 В и ток до 7 А. Выполнен в компактном корпусе DPAK, подходит для поверхностного монтажа. Применяется в импульсных источниках питания, силовых преобразователях и промышленной автоматике.
Технические характеристики
| Qg | 13.6nC |
| GFS | 3S |
| Icl | 19A |
| Qgc | 5.1nC |
| Qge | 3.4nC |
| Cies | 205pF |
| Coes | 32pF |
| Cres | 5.5pF |
| Iges | ±100nA |
| Tstg | -55 to 150°C |
| V ces | 600V |
| Ic 25c | 15A |
| If rms | 10A |
| Tf 25c | 100ns |
| Макс. Tj | 150°C |
| Tr 25c | 5ns |
| Макс. прямое напряжение | 2.1V |
| Vf typ | 1.6V |
| Eon 25c | 20µJ |
| Ets 25c | 88µJ |
| Ic 100c | 7A |
| Корпус | DPAK |
| Qrr 25c | 14nC |
| Tf 125c | 124ns |
| Tr 125c | 4.3ns |
| Trr 25c | 21ns |
| Vf 125c | 1.3V |
| Vge max | ±20V |
| Eoff 25c | 68µJ |
| Eon 125c | 37µJ |
| Ets 125c | 130µJ |
| Ices 25c | 10µA |
| Irrm 25c | 1.36A |
| Тип монтажа | SMD |
| Ptot 25c | 56W |
| Qrr 125c | 32nC |
| Rthj amb | 62.5°C/W |
| Trr 125c | 34ns |
| V br ces | 600V |
| Eoff 125c | 93µJ |
| Ic pulsed | 21A |
| Ices 125c | 1mA |
| Irrm 125c | 1.88A |
| Rthj case | 2°C/W |
| Td on 25c | 12ns |
| Размеры | A: 2.20-2.40mm; B: 0.64-0.90mm; C: 0.45-0.60mm; D: 6.00-6.20mm; E: 6.40-6.60mm; G: 4.00mm; A1: 0.90-1.10mm; A2: 0.03-0.23mm; B2: 5.20-5.40mm; C2: 0.48-0.60mm |
| Td off 25c | 76ns |
| Td on 125c | 13ns |
| Tr off 25c | 40ns |
| Vge th max | 5.75V |
| Vge th min | 3.75V |
| Описание | N-channel 600V - 7A - DPAK Very fast PowerMESH IGBT |
| Артикул | STGD6NC60HDT4 |
| Td off 125c | 98ns |
| Tr off 125c | 60ns |
| Di dt on 25c | 612A/µs |
| Tl soldering | 300°C |
| V ce sat max | 2.5V |
| V ce sat typ | 1.9V |
| Di dt on 125c | 560A/µs |
| V ce sat 125c | 1.7V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | IGBT N-CH 600V 15A 56000mW 3-Pin(2+Tab) DPAK T/R |
| Напряжение, В | 600 |
| Ток, А | 6 |
