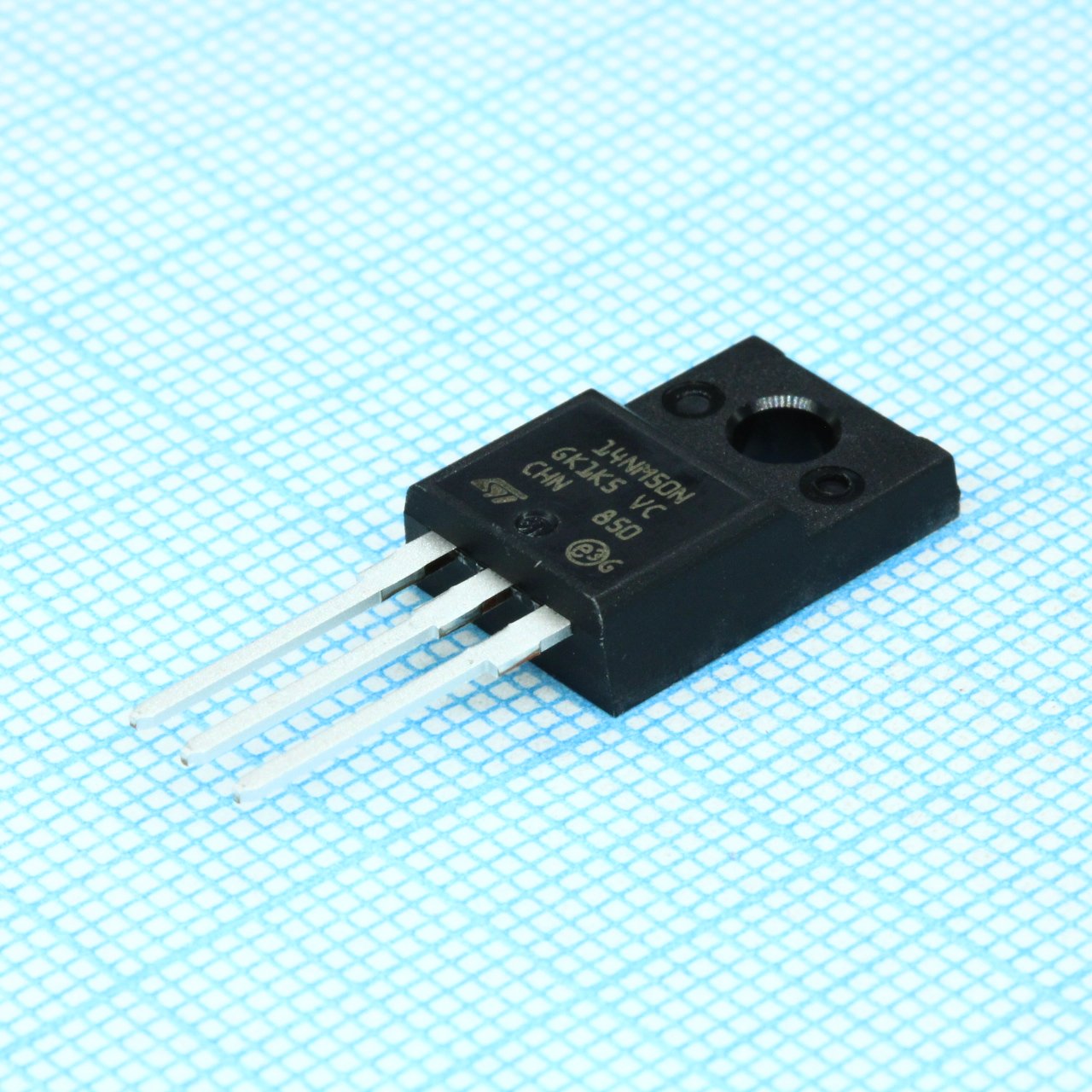

Транзистор полевой MOSFET N-канальный 500В 12А 25Вт
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы
У поставщиков
357 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:357 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 149,22 |
| от 10 | 146,99 |
| от 19 | 144,11 |
| от 37 | 140,14 |
| от 100 | 134,84 |
Описание
Транзистор полевой MOSFET N-канальный от STMicroelectronics. Рабочее напряжение 500 В, ток до 12 А, мощность рассеивания 25 Вт в корпусе TO-220FP. Подходит для импульсных источников питания и силовой электроники.
Технические характеристики
| Тип | N-channel Power MOSFET |
| Корпус | TO-220FP |
| Тип монтажа | Выводной |
| Размеры | Ширина корпуса: 4.6mm; Шаг выводов: 2.5mm; Высота корпуса: 9.3mm; Длина корпуса: 10.4mm |
| Технология | MDmesh II |
| Артикул | STF14NM50N |
| Тип. время спада | 22ns |
| Тип. время нарастания | 16ns |
| Рассеиваемая мощность | 25W |
| Avalanche energy max | 172mJ |
| Импульсный ток стока | 48A |
| Avalanche current max | 4A |
| Тип. заряд затвор-сток | 15nC |
| Тип. входная емкость | 816pF |
| Тип. заряд затвора | 27nC |
| Тип. заряд затвор-исток | 5nC |
| Выходная емкость тип. | 60pF |
| Время задержки вкл. тип. | 12ns |
| Напряжение затвор-исток макс. | ±25V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Время задержки выкл. тип. | 42ns |
| Тип упаковки | Tube (туба) |
| Макс. напряжение сток-исток | 500V |
| Тип. время восст. | 252ns |
| Пороговое напряжение затвора макс. | 4V |
| Пороговое напряжение затвора мин. | 2V |
| Тип. пороговое Uзи | 3V |
| Тип. заряд восст. | 2.8µC |
| On resistance test condition | Vgs=10V, Id=6A |
| Описание (англ.) | MOSFET N-CH 500V 12A TO220FP |
| Continuous drain current at 25C | 12A |
| Continuous drain current at 100C | 8A |
| Insulation withstand voltage rms | 2500V |
| Обр. проходная емкость тип. | 3pF |
| Source drain forward voltage typ | 1.6V |
| Тепловое сопр. переход-корпус | 5°C/W |
| Мин. напряжение сток-исток пробоя | 500V |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -55°C |
| Тепловое сопротивление переход-среда | 62.5°C/W |
| Макс. сопротивление сток-исток вкл. | 0.32Ω |
| Тип. сопротивление сток-исток | 0.28Ω |
