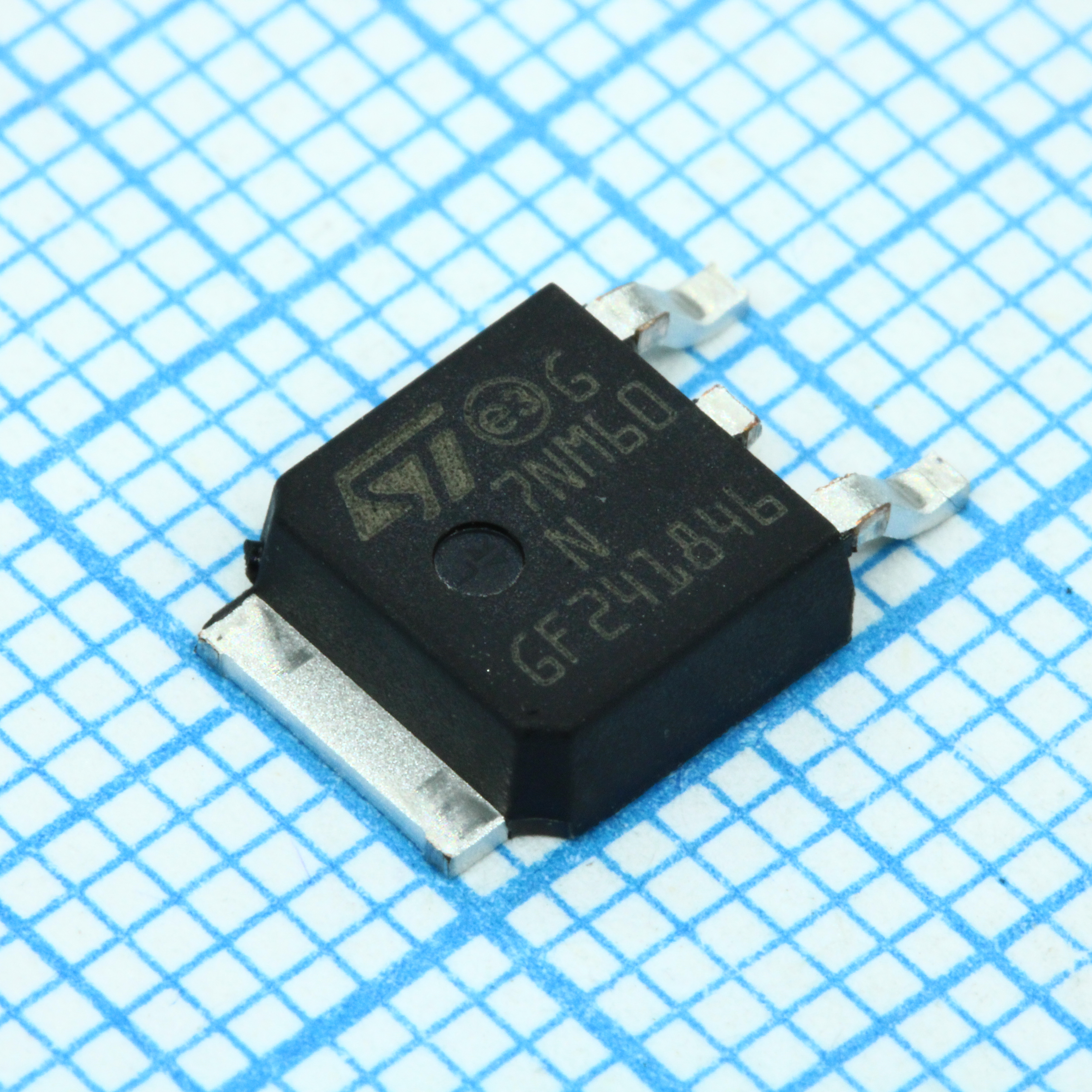

Транзистор полевой STD7NM60N / N-канал, DPAK (TO-252), 4.7А, 600В
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
1 808 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт55,20 ₽
Сумма828,00 ₽
+ доплата 490,00 ₽
В наличии1 808 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 39 — 50,78 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 828,00 ₽. До заказа без доплаты не хватает 16 472,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 828,00 ₽
Описание
Транзистор полевой (MOSFET) N-канального типа от STMicroelectronics. Модель STD7NM60N выполнена в компактном корпусе DPAK (TO-252) и рассчитана на рабочее напряжение до 600 В. Благодаря технологии MDmesh™ обеспечивает низкое сопротивление открытого канала и высокую эффективность. Применяется в импульсных источниках питания, блоках питания светодиодов и цепях коррекции коэффициента мощности.
Технические характеристики
| Тип | N-channel Power MOSFET |
| Бренд | STMicroelectronics |
| Корпус | DPAK (TO-252) |
| Тип монтажа | SMD |
| Полярность | N-канальный |
| Время спада | 12ns |
| Время нарастания | 10ns |
| Технология | MDmesh second generation |
| Артикул | STD7NM60N |
| Энергия лавины | 119mJ |
| Вх. емкость | 363pF |
| Рассеиваемая мощность | 45W |
| Полный заряд затвора | 14nC |
| Выходная емкость | 24.6pF |
| Время задержки включения | 7ns |
| Напряжение затвор-исток | ±25V |
| Время задержки выключения | 26ns |
| Импульсный ток стока | 20A |
| Напряжение сток-исток | 600V |
| Пороговое напряжение затвора | 2-4V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Непрерывный ток стока | 5A |
| Диапазон темп. перехода | -55 to 150°C |
| Обратная проходная емкость | 1.1pF |
| Описание (англ.) | MOSFET N-CH 600V 5A DPAK |
| Макс. Rси вкл. | 0.9Ω |
| Тип. сопротивление сток-исток | 0.84Ω |
| Тепловое сопр. переход-корпус | 2.78°C/W |
| Тепловое сопротивление переход-среда | 100°C/W |
| Напряжение, В | 600 |
| Ток, А | 7 |
