Драйвер/приемник RS232 низкое энергопотребление
У поставщика
ПроизводительSTMicroelectronics
КатегорияИнтерфейсы RS-232
У поставщиков
9 819 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт56,67 ₽
Сумма793,38 ₽
+ доплата 490,00 ₽
В наличии9 819 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 14 штюрлицам и ИП
от 122 — 52,89 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 793,38 ₽. До заказа без доплаты не хватает 16 456,62 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
14 шт · Склад 13 · 793,38 ₽
Описание

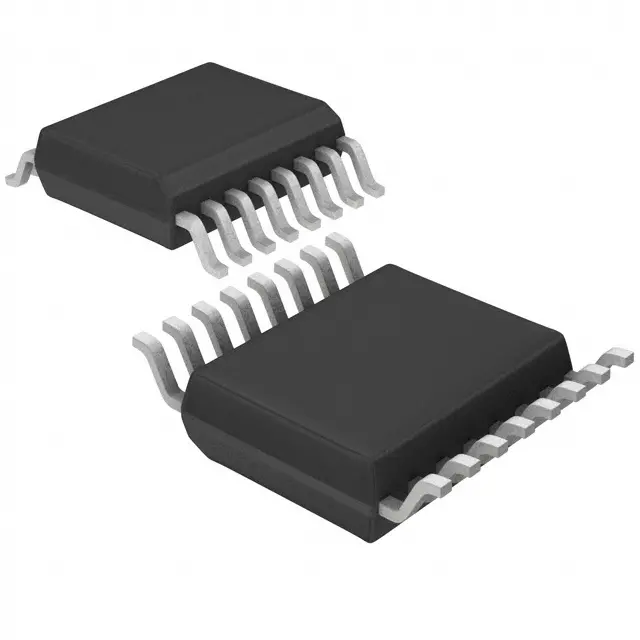

Микросхема ST3232BTR от STMicroelectronics — это драйвер/приемник интерфейса RS232 с низким энергопотреблением. Выполнена в компактном корпусе TSSOP-16 и рассчитана на работу в расширенном диапазоне температур от -40 до +85°C. Подходит для применения в промышленной автоматике, портативных устройствах и системах с батарейным питанием.
Технические характеристики
| Корпус | TSSOP16 |
| Особенности | low dropout transmitter output stage, up to 400 kbps, 300 µA supply current |
| Тип монтажа | SMD |
| Соответствие | EIA/TIA-232, V.28/V.24 |
| Артикул | ST3232BTR |
| Скорость передачи данных, мин. | 300 kbps |
| Тип. скорость передачи данных | 400 kbps |
| Мин. скорость нарастания | 6 V/µs |
| Скорость нарастания, тип. | 30 V/µs |
| Число драйверов | 2 |
| Темп. диапазон | -40°C to 85°C |
| Макс. ток питания | 1mA (3V), 2mA (5V) |
| Ток пит. тип. | 0.3mA (3V), 1mA (5V) |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| Внешние конденсаторы | 4 x 0.1 µF (3V), or C1=0.047 µF and C2-C4=0.33 µF (5V) |
| Макс. низкий уровень логического входа | 0.8V |
| Количество приёмников | 2 |
| Мин. уровень логической единицы | 2V (VCC=3.3V), 2.4V (VCC=5V) |
| Receiver hysteresis typ | 0.3V |
| Ttl cmos output low max | 0.4V at 1.6mA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Ttl cmos output high min | VCC-0.6V at -1mA |
| Диапазон входного напряжения приёмника | ±25V |
| Описание (англ.) | DRVR/RCVR RS232 LP 16-TSSOP |
| Входное сопротивление приёмника, макс. | 7 kΩ |
| Входное сопротивление приёмника, мин. | 3 kΩ |
| Тип. входное сопротивление приёмника | 5 kΩ |
| Ток КЗ выхода, макс. | ±60 mA |
| Transmitter output resistance typ | 300 Ω |
| Размах выходного напряжения передатчика, мин. | ±5V |
| Transmitter output voltage swing typ | ±5.4V |
| Рабочая температура | -40В°C ~ 85В°C |
