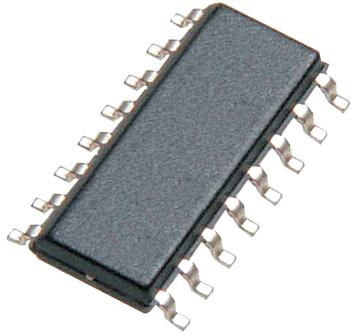

Микросхема ST3232BDR
У поставщика
У поставщиков
2 615 шт.
Норм. уп.: 25
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,44 |
Цены поставщиков
Склад 2
В наличии:690 шт
Срок поставки: до 2 недель
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,44 |
Склад 15
В наличии:1 925 шт
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 25 | 44,37 |
Описание
Микросхема ST3232BDR от ST Microelectronics — это низковольтный RS-232 драйвер/приемник. Работает от 3 до 5.5 В, поддерживает скорость передачи до 400 кбит/с и выпускается в корпусе SO16 для поверхностного монтажа. Подходит для промышленной автоматики и портативных устройств.
Технические характеристики
| Корпус | SO16 |
| Тип монтажа | SMD |
| Описание | 3 to 5.5V low-power RS-232 drivers/receivers |
| Артикул | ST3232BDR |
| Data rate min | 300kbps |
| Data rate typ | 400kbps |
| Receiver skew | 50ns |
| Slew rate min | 6V/µs |
| Slew rate typ | 30V/µs |
| Макс. температура | 85°C |
| Температура мин. | -40°C |
| Блокировочный конд. | 0.1µF (for 3V), 0.33µF (for 5V) |
| Transmitter skew | 100ns |
| Number of drivers | 2 |
| Макс. ток питания | 1mA (at 3V), 2mA (at 5V) |
| Ток пит. тип. | 300µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| External capacitors | 4 x 0.1µF (for 3V), or 0.047µF + 3 x 0.33µF (for 5V) |
| Input threshold low | 0.8V |
| Number of receivers | 2 |
| Input threshold high | 2V (at 3.3V), 2.4V (at 5V) |
| Вх. ток утечки | ±1µA |
| Output voltage swing min | ±5V |
| Output voltage swing typ | ±5.4V |
| Receiver input resistance | 5kΩ typ (3kΩ min, 7kΩ max) |
| Propagation delay receiver | 0.2µs |
| Output short circuit current | ±60mA |
