Драйвер/приемник интерфейс_RS232 низкое энергопотребление
У поставщика
ПроизводительSTMicroelectronics
КатегорияИнтерфейсы RS-232
У поставщиков
456 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт132,12 ₽
Сумма792,72 ₽
+ доплата 490,00 ₽
В наличии456 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 6 штюрлицам и ИП
от 18 — 123,12 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 792,72 ₽. До заказа без доплаты не хватает 16 457,28 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
6 шт · Склад 13 · 792,72 ₽
Описание

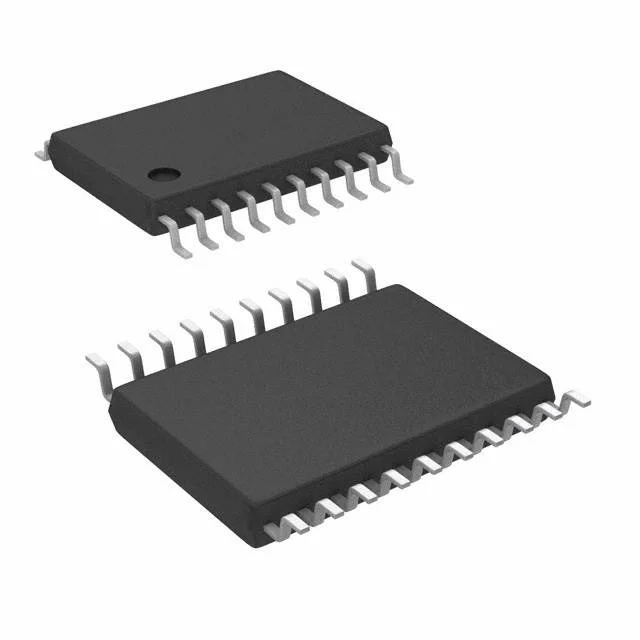

STMicroelectronics ST3222BTR — это низкопотребляющий драйвер/приемник интерфейса RS232. Микросхема выполнена в компактном корпусе TSSOP20 и рассчитана на работу в расширенном температурном диапазоне от -40 до +85 °C. Применяется в промышленной автоматике и портативных устройствах для надежной передачи данных.
Технические характеристики
| Корпус | TSSOP20 |
| Тип монтажа | SMD |
| Компонент | ST3222BTR |
| Интерфейс | RS-232 (EIA/TIA-232, V.28/V.24) |
| Упаковка | tape and reel, 2500 parts per reel |
| Код заказа | ST3222BTR |
| Описание | RS-232 drivers and receivers, 2 drivers 2 receivers |
| Скорость передачи данных, мин. | 240kbps |
| Тип. скорость передачи данных | 400kbps |
| Напряжение питания | 3V to 3.6V |
| Темп. диапазон | -40°C to 85°C |
| Внешние конденсаторы | C1-C4 and Cbypass: 0.1µF each |
| Абсолютные макс. параметры | Напряжение питания: -0.3V to 6V; V plus terminal: (VCC-0.3V) to 7V; V minus terminal: 0.3V to -7V; Receiver input voltage: ±25V; Receiver output voltage: -0.3V to VCC+0.3V; V plus plus abs v minus: 13V; Transmitter input voltage: -0.3V to 6V; Transmitter output voltage: ±13.2V; Transmitter output short to gnd time: Непрерывный |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Data rate guaranteed min | 250kbps |
| Гистерезис входа приёмника | 0.5V |
| Входное сопротивление приёмника | 3kΩ min, 5kΩ typ, 7kΩ max |
| Макс. ток питания в нормальном режиме | 1mA |
| Supply current normal typ | 0.3mA |
| Задержка распространения приёмника | 0.2µs |
| Время включения выхода приёмника | 200ns |
| Slew rate max cl 150 1000pf | 30V/µs |
| Slew rate max cl 150 2500pf | 30V/µs |
| Slew rate min cl 150 1000pf | 6V/µs |
| Slew rate min cl 150 2500pf | 4V/µs |
| Макс. ток питания в выключенном состоянии | 10µA |
| Ток питания в отключении, тип. | 1µA |
| Диапазон входного напряжения приёмника | ±25V |
| Время выключения выхода приёмника | 200ns |
| Transmitter input hysteresis | 0.5V (typically 250mV) |
| Описание (англ.) | IC DRIVER/RCVR RS232 LP 20-TSSOP |
| Порог лог. входа низкий, макс. | 0.8V |
| Выходное сопротивление передатчика | 300Ω to 10MΩ |
| Порог лог. входа высокий, мин. | 2V at VCC=3.3V |
| Выходное напряжение низкого уровня приёмника, макс. | 0.4V at 1.6mA |
| Receiver propagation delay skew | 50ns |
| Receiver input threshold low max | 1.2V |
| Выходное напряжение высокого уровня приёмника, мин. | VCC-0.6V at -1mA |
| Receiver output high voltage typ | VCC-0.1V |
| Receiver input threshold high min | 1.5V |
| Transmitter short circuit current | ±60mA |
| Transmitter output leakage current | ±25µA |
| Transmitter propagation delay skew | 100ns |
| Receiver output leakage current max | ±10µA |
| Receiver output leakage current typ | ±0.05µA |
| Размах выходного напряжения передатчика, мин. | ±5V |
| Transmitter output voltage swing typ | ±5.4V |
| Рабочая температура | -40В°C ~ 85В°C |
