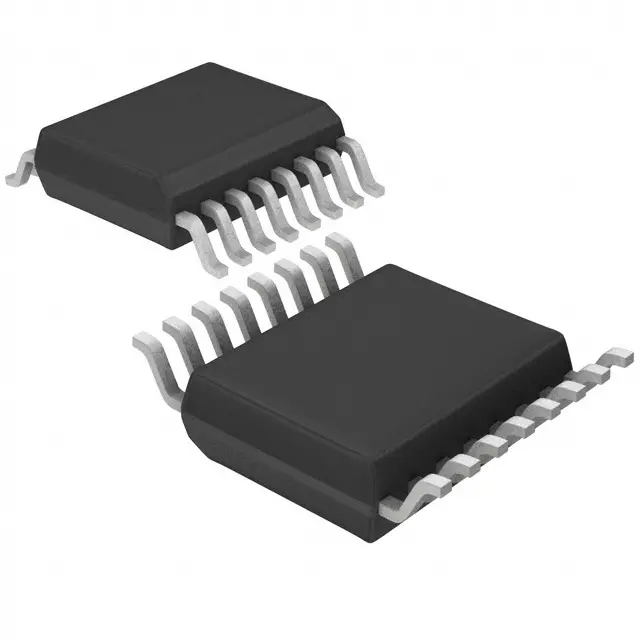

Драйвер ST26C31BTR / TSSOP-16
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
309 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт50,28 ₽
Сумма703,92 ₽
+ доплата 490,00 ₽
В наличии309 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 14 штюрлицам и ИП
от 28 — 48,51 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 703,92 ₽. До заказа без доплаты не хватает 16 546,08 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
14 шт · Склад 13 · 703,92 ₽
Описание
ST26C31BTR — это четырёхканальный дифференциальный драйвер линии от STMicroelectronics, выполненный в компактном корпусе TSSOP-16. Компонент предназначен для преобразования TTL/CMOS-сигналов в дифференциальные выходы, соответствующие стандарту RS-422. Применяется для надёжной передачи данных на большие расстояния в промышленной автоматике, системах связи и измерительном оборудовании, обеспечивая высокую помехоустойчивость и скорость передачи.
Технические характеристики
| Цоколевка | 1: AIN; 2: AOUT; 3: AOUT; 4: EN; 5: BOUT; 6: BOUT; 7: BIN; 8: GND; 9: CIN; 10: COUT; 11: COUT; 12: EN; 13: DOUT; 14: DOUT; 15: DIN; 16: VCC |
| Корпус | TSSOP16 |
| Тип монтажа | SMD |
| Компонент | ST26C31BTR |
| Упаковка | tape and reel, 2500 parts per reel |
| Кол-во выводов | 16 |
| Стандарты | EIA RS-422 |
| Описание | CMOS quad 3-state differential line driver |
| Output skew | 0.5 to 2 ns |
| Тип выхода | 3-state differential |
| Таблица истинности | Enable H enable H input L: L H; Enable L enable H input X: Z Z; Enable L enable L input H: H L |
| Экологические параметры | ECOPACK lead-free, JEDEC JESD97 |
| Вх. ток | ±1 µA |
| Вх. емкость | 6 pF |
| Число драйверов | 4 |
| Clamp diode current | ±20 mA |
| Совместимость входов | TTL, CMOS |
| Typical output skew | 0.5 ns |
| Dc vcc or gnd current | ±150 mA |
| Размеры корпуса мм | E: 0.65 BSC; A max: 1.2; D max: 5.1; D min: 4.9; D typ: 5; E max: 6.6; E min: 6.2; E typ: 6.4; K max: 8°; K min: 0°; B max: 0.3; B min: 0.19; C max: 0.2; C min: 0.09; A1 max: 0.15; A1 min: 0.05; A1 typ: 0.15; A2 max: 1.05; A2 min: 0.8; A2 typ: 1; E1 max: 4.48; E1 min: 4.3; E1 typ: 4.4 |
| Однополярное питание | 5 V |
| Output enable time pzh | 11 to 19 ns |
| Output enable time pzl | 13 to 21 ns |
| Output disable time phz | 5 to 9 ns |
| Output disable time plz | 7 to 11 ns |
| Package dimensions inch | E: 0.0256 BSC; A max: 0.047; D max: 0.201; D min: 0.193; D typ: 0.197; E max: 0.26; E min: 0.244; E typ: 0.252; K max: 8°; K min: 0°; B max: 0.012; B min: 0.007; C max: 0.0079; C min: 0.004; A1 max: 0.006; A1 min: 0.002; A1 typ: 0.004; A2 max: 0.041; A2 min: 0.031; A2 typ: 0.039; E1 max: 0.176; E1 min: 0.169; E1 typ: 0.173 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Выходное напряжение низкого уровня | 0.3 to 0.5 V |
| Ток покоя питания | 200 to 500 µA |
| Выходной ток на вывод, DC | ±150 mA |
| Выходное напряжение высокого уровня | 2.5 to 3.4 V |
| Propagation delay plh phl | 2 to 11 ns |
| Диап. темп. хр. | -65 to +150 °C |
| Типовая задержка распространения | 6 ns |
| Выходное синфазное напряжение | 1.8 to 3 V |
| Рекомендуемое напряжение питания | 4.5 to 5.5 V |
| Differential output voltage | 2 to 3.1 V |
| Макс. входное низкое напряжение | 0.8 V |
| Диап. раб. темп. | -40 to 85 °C |
| Абс. макс. напряжение питания | -0.5 to 7 V |
| Dc input voltage recommended | 0 to VCC V |
| Мин. Uвх высокого уровня | 2 V |
| Ток КЗ выхода | -30 to -150 mA |
| Описание (англ.) | IC DRIVER QUAD DIF LINE 16 TSSOP |
| Dc input voltage absolute max | -0.5 to (VCC + 0.5) V |
| Dc output voltage recommended | 0 to VCC V |
| Рассеиваемая мощность емкости | 50 pF |
| Supply current vin 2 4 or 0 5 | 0.8 to 2 mA |
| Dc output voltage absolute max | -0.5 to 7 V |
| Max enable input rise fall time | 500 ns |
| Power off output leakage current | 100 µA / -100 µA |
| Dc output voltage recommended vcc0 | 0 to 5 V |
| Differential output rise fall time | 6 to 10 ns |
| Ток утечки трёхстабильного выхода | ±0.5 to ±5 µA |
| Рабочая температура | -40В°C ~ 85В°C |
| Common mode output voltage difference max | 0.4 V |
| Differential output voltage difference max | 0.4 V |
