Интерфейс RS-232 120кБит/сек Uп=5В 0...+70°C
У поставщика
ПроизводительSTMicroelectronics
КатегорияИнтерфейсы RS-232
У поставщиков
2 702 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт44,02 ₽
Сумма880,40 ₽
+ доплата 490,00 ₽
В наличии2 702 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 80 — 40,68 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 880,40 ₽. До заказа без доплаты не хватает 16 419,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 880,40 ₽
Описание
Микросхема интерфейса RS-232 от STMicroelectronics. Обеспечивает скорость передачи данных до 120 кбит/с при напряжении питания 5 В. Предназначена для работы в стандартном промышленном диапазоне температур от 0 до +70 °C. Применяется для организации последовательного интерфейса в различной электронной аппаратуре.
Технические характеристики

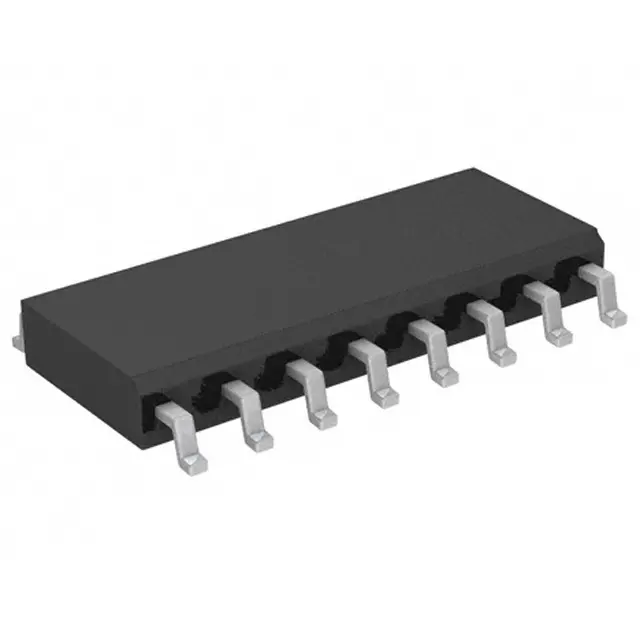

| Корпус | SO-16 |
| Тип монтажа | SMD |
| Стандарт | EIA/TIA-232, V.28 |
| Упаковка | лента и катушка |
| Кол-во выводов | 16 |
| Описание | 5 V powered multi-channel RS-232 drivers and receivers |
| Артикул | ST232CDR |
| Производитель | STMicroelectronics |
| Скорость передачи данных, мин. | 120kbps |
| Тип. скорость передачи данных | 220kbps |
| Parts per reel | 2500 |
| Совместимость | MAX232, MAX202 |
| Число драйверов | 2 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Количество приёмников | 2 |
| Ном. напряжение питания | 5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| External capacitor value | 0.1µF |
| Transition slew rate max | 30V/µs |
| Transition slew rate min | 7V/µs |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Ток питания без нагрузки, макс. | 10mA |
| Ток питания без нагрузки, тип. | 5mA |
| Диапазон входного напряжения приёмника | ±30V |
| Описание (англ.) | Dual Transmitter/Receiver RS-232 16-Pin SOP T/R |
| Receiver input hysteresis max | 1V |
| Receiver input hysteresis min | 0.2V |
| Тип. гистерезис входа приёмника | 0.5V |
| Входное сопротивление приёмника, макс. | 7kΩ |
| Входное сопротивление приёмника, мин. | 3kΩ |
| Тип. входное сопротивление приёмника | 5kΩ |
| Receiver output voltage range | -0.3V to VCC+0.3V |
| Выходное сопротивление передатчика | 300Ω |
| Макс. задержка распространения приёмника | 1µs |
| Задержка распространения приёмника, тип. | 0.3µs |
| Receiver output voltage low max | 0.4V |
| Transmitter input voltage range | -0.3V to VCC+0.3V |
| Receiver input threshold low max | 1.2V |
| Receiver input threshold low min | 0.8V |
| Receiver output voltage high min | 3.5V |
| Transmitter output voltage range | V+ +0.3V to V- -0.3V |
| Receiver input threshold high max | 2.4V |
| Receiver input threshold high min | 1.7V |
| Transmitter input leakage current | ±40µA |
| Размах выходного напряжения передатчика, мин. | ±5V |
| Transmitter output voltage swing typ | ±7.8V |
| Receiver output short circuit current | ±10mA |
| Transmitter input logic threshold low | 0.8V |
| Transmitter input logic threshold high | 2V |
| Transmitter output short circuit current max | ±60mA |
| Transmitter output short circuit current min | ±10mA |
