Интерфейс RS-232 120кБит/сек Uп=5В 0...+70°C
У поставщика
ПроизводительSTMicroelectronics
КатегорияИнтерфейсы RS-232
У поставщиков
1 175 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт58,64 ₽
Сумма879,60 ₽
+ доплата 490,00 ₽
В наличии1 175 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 22 — 57,42 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 879,60 ₽. До заказа без доплаты не хватает 16 420,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 879,60 ₽
Описание

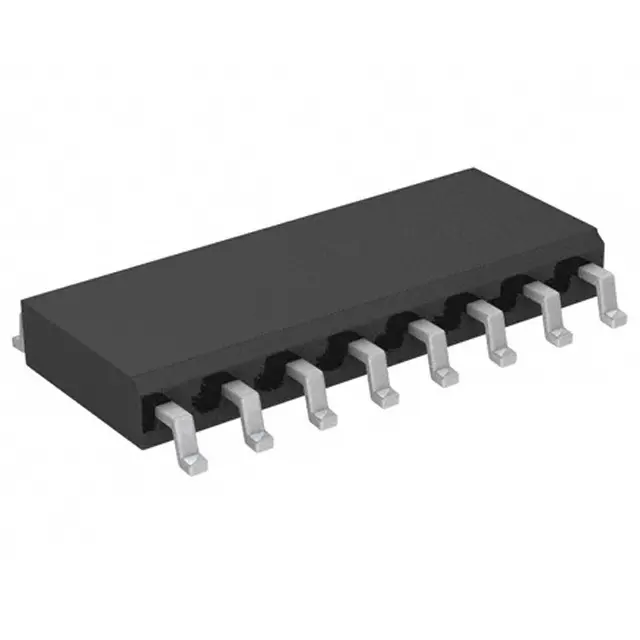

Интерфейсная микросхема RS-232 от STMicroelectronics. Работает при напряжении питания 5 В и обеспечивает скорость передачи данных до 120 кбит/с. Выполнена в компактном корпусе SO-16. Применяется в промышленной автоматике и устройствах связи для преобразования уровней сигналов.
Технические характеристики
| Шаг | 1.27 mm |
| Корпус | SO-16 |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Применение | RS-232 transceiver |
| Скорость передачи данных, мин. | 120 kbps |
| Тип. скорость передачи данных | 220 kbps |
| Макс. ширина корпуса | 6.2 mm |
| Мин. ширина корпуса | 5.8 mm |
| Макс. высота корпуса | 1.75 mm |
| Макс. длина корпуса | 10 mm |
| Мин. длина корпуса | 9.8 mm |
| Макс. ток питания | 10 mA |
| Ток пит. тип. | 5 mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5V |
| Внешние конденсаторы | 0.1 µF each |
| Соответствие стандартам | EIA/TIA-232, V.28 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Transition slew rate max | 30 V/µs |
| Transition slew rate min | 7 V/µs |
| Порог логического низкого уровня | 0.8V |
| Диап. темп. хр. | -65°C to 150°C |
| Input logic threshold high | 2V |
| Диап. раб. темп. | -40°C to 85°C |
| Диапазон входного напряжения приёмника | ±30V |
| Описание (англ.) | Dual Transmitter/Receiver RS-232 16-Pin SOP T/R |
| Receiver input hysteresis max | 1V |
| Receiver input hysteresis min | 0.2V |
| Тип. гистерезис входа приёмника | 0.5V |
| Входное сопротивление приёмника, макс. | 7 kΩ |
| Входное сопротивление приёмника, мин. | 3 kΩ |
| Тип. входное сопротивление приёмника | 5 kΩ |
| Макс. задержка распространения приёмника | 1 µs |
| Receiver propagation delay min | 0.3 µs |
| Размах выходного напряжения передатчика, мин. | ±5V |
| Transmitter output voltage swing typ | ±7.8V |
| Receiver output short circuit current | ±10 mA |
| Transmitter output short circuit current max | ±60 mA |
| Transmitter output short circuit current min | ±10 mA |
