Преобразователь постоянного тока понижающий 0.7А, вход 2.5...5.5В выход 0.6 - 5.0В 1,7МГц. КПД>90%.
У поставщика
ПроизводительSTMicroelectronics
КатегорияDC-DC Преобразователи
У поставщиков
1 453 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт53,14 ₽
Сумма797,10 ₽
+ доплата 490,00 ₽
В наличии1 453 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 74 — 49,17 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 797,10 ₽. До заказа без доплаты не хватает 16 502,90 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 797,10 ₽
Описание

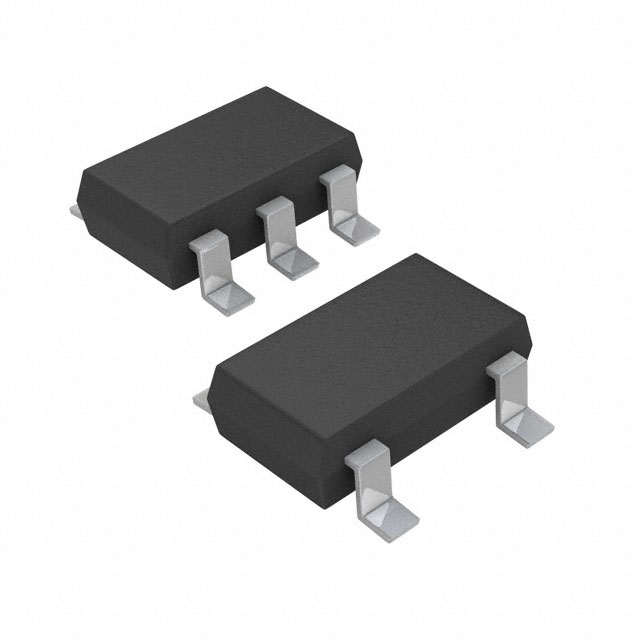

Понижающий преобразователь постоянного тока от STMicroelectronics. Работает при входном напряжении от 2,5 до 5,5 В, выдаёт стабильные 0,6–5,0 В при токе до 0,7 А. Высокая частота переключения 1,7 МГц и КПД более 90% минимизируют потери. Компактный корпус TSOT-23-5 подходит для портативной и бытовой электроники.
Технические характеристики
| Тип | DC-DC step-down switching regulator |
| ESD (мм) | 0.3kV |
| ЭСР HBM | 2kV |
| Корпус | TSOT23-5L |
| Тип монтажа | SMD |
| Топология | step-down (buck), current mode PWM |
| Кол-во выводов | 5 |
| КПД | >90% |
| Артикул | ST1S12GR |
| Rds on nmos | 250mOhm typ, 400mOhm max |
| Rds on pmos | 250mOhm typ, 450mOhm max |
| Макс. рабочий цикл | 100% |
| Вых. ток | 0.7A |
| Функция включения | Да |
| Рег. линии | 0.05% typ, 0.1% max per V |
| Рег. нагрузки | 0.0025% typ, 0.005% max per mA |
| Порог включения | ON 1.5V, OFF 0.5V |
| Напряжение обратной связи | 600mV (582mV to 618mV) |
| Ток отключения | max 1uA |
| Тепловая защита | 130°C min, 150°C typ |
| Ток покоя | max 650uA |
| Ток вывода разрешения | 1uA |
| Диап. вх. напр. | 2.5V to 5.5V |
| Внутренний плавный пуск | Да |
| Темп. хранения | -65°C to 150°C |
| Частота перекл. | 1.7MHz (1.16MHz to 2.08MHz) |
| Диап. вых. напр. | 0.6V to 5.0V (adjustable via resistor divider) |
| Рекомендуемый дроссель | 2.2uH |
| Отклик на переходную нагрузку | -5% to +5% Vout |
| Switching current limit | 1.6A |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Синхронное выпрямление | Да |
| Температура пайки выводов | 260°C for 10s |
| Рек. входной конденсатор | 4.7uF |
| Гистерезис тепловой защиты | 15°C |
| Рек. выходной конденсатор | 10uF |
| Описание (англ.) | DC-DC 2.5V to 5.5V Step Down Single-Out 0.7A 5-Pin TSOT-23 T/R |
| Рабочая температура перехода | -40°C to 125°C |
| Short circuit removal response | -10% to +10% Vout |
| Тепловое сопр. переход-корпус | 110°C/W |
| Тепловое сопротивление переход-среда | 220°C/W |
| Рабочая температура | xInd |
