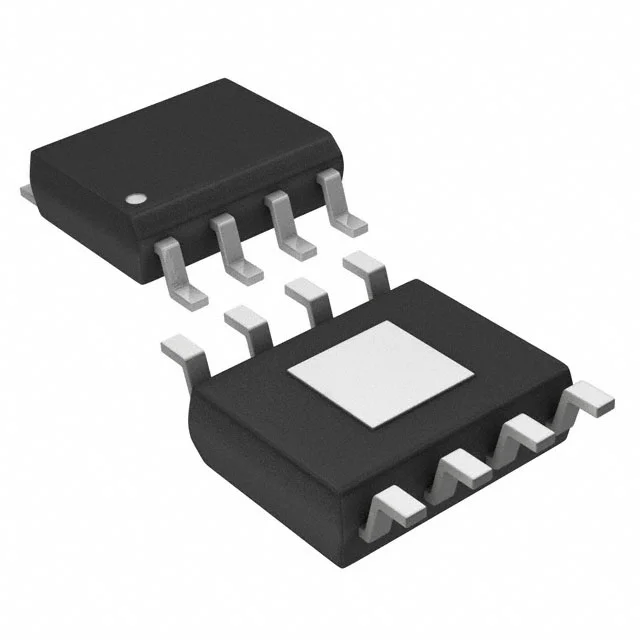

Импульсный стабилизатор напряжения регулируемый ST1S10PHR / 2.5...18В, 3А, PowerSO-8
У поставщика
ПроизводительSTMicroelectronics
КатегорияDC-DC Преобразователи
У поставщиков
8 735 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт209,23 ₽
Сумма1 046,15 ₽
+ доплата 490,00 ₽
В наличии8 004 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 38 — 198,43 ₽ (−5%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии731 шт
от 270 штюрлицам и ИП
продаётся от 270 штпри 270 — 102,20 ₽
Заказ со склада «Склад 13» с этой позицией — 1 046,15 ₽. До заказа без доплаты не хватает 16 253,85 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 046,15 ₽
Описание
ST1S10PHR — регулируемый импульсный стабилизатор напряжения (понижающий DC-DC преобразователь) от STMicroelectronics. Устройство обеспечивает выходной ток до 3 А и работает в широком диапазоне входных напряжений. Компонент выполнен в компактном корпусе PowerSO-8, оптимизирован для высокоэффективных схем питания с низким уровнем пульсаций. Применяется в портативной электронике, телекоммуникационном и промышленном оборудовании.
Технические характеристики
| Корпус | PowerSO-8 |
| Тип монтажа | SMD |
| Топология | step-down (buck), synchronous rectification, current mode PWM |
| Описание | 3A, 900kHz monolithic synchronous step-down PWM current mode regulator IC |
| Артикул | ST1S10PHR |
| Макс. рабочий цикл | 0.85 |
| Вых. ток | 3A |
| Напряжение обратной связи | 0.8V |
| Inhibit function | Да |
| Количество выводов корпуса | 8 |
| Мин. вых. напряжение | 0.8V |
| Тип. КПД | 90% |
| Диап. вх. напр. | 2.5V to 18V |
| Внутренний плавный пуск | Да |
| Частота перекл. | 900kHz fixed |
| Формула выходного напряжения | Vout = V_FB * (1 + R1/R2) |
| Защита от перегрузки | Да |
| Standby supply current | max 6µA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Допуск вых. напр. | ±2% |
| Защита от КЗ | dynamic |
| Описание (англ.) | DC-DC 2.5V to 18V Synchronous Step Down Single-Out 0.8V to 15.3V 3A 8-Pin PowerSO T/R |
| Диапазон темп. перехода | -40°C to 125°C |
| Output voltage max relative to input | 0.85 * VIN_SW |
| Рабочая температура | -25...+125C |
| Synchronizable switching frequency range | 400kHz to 1.2MHz |
