Преобразователь постоянного тока понижающий 2.0А, вход 2.6...5.5В выход 0.8 - 5В 1,5МГц. КПД>90%.
У поставщика
ПроизводительSTMicroelectronics
КатегорияDC-DC Преобразователи
У поставщиков
349 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт172,48 ₽
Сумма1 724,80 ₽
+ доплата 490,00 ₽
В наличии349 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 13 — 161,40 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 724,80 ₽. До заказа без доплаты не хватает 15 575,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 724,80 ₽
Описание

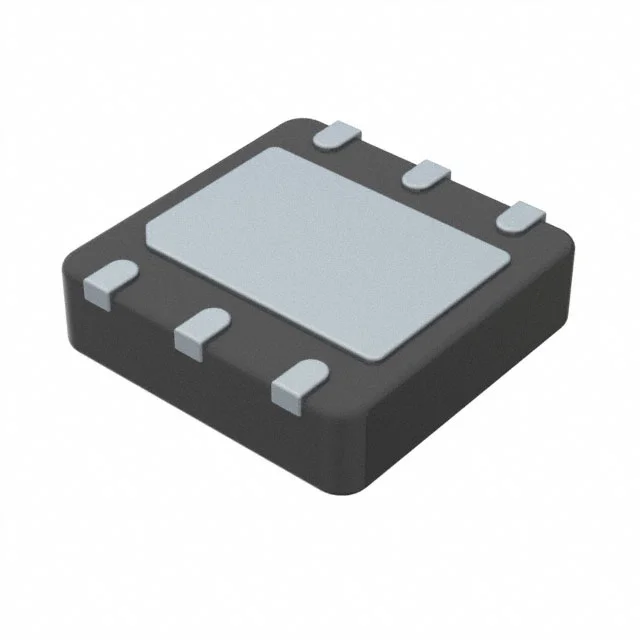

STMicroelectronics выпускает понижающий преобразователь постоянного тока ST1S09PUR. Микросхема работает при входном напряжении от 2,6 до 5,5 В, обеспечивает выход 0,8–5 В при токе до 2 А и КПД свыше 90%. Компактный корпус VFDFPN6 3x3 мм подходит для портативной и бытовой электроники.
Технические характеристики
| ESD (мм) | 500V |
| ЭСР HBM | 2kV |
| Корпус | DFN6D (3x3mm) |
| Особенности | 1.5MHz fixed frequency PWM current mode control, 2A output current capability, integrated synchronous rectifier, power good or inhibit versions, integrated output over-voltage protection, low output ripple, thermal protection, output current limited |
| Функция | DC-DC step-down switching regulator |
| Тип монтажа | SMD |
| Топология | PWM step-down with synchronous rectification |
| Размеры | 3x3mm |
| Order codes | ST1S09PUR, ST1S09APUR, ST1S09IPUR |
| Тип. КПД | >90% |
| Гистерезис UVLO | 150mV |
| Напряжение обратной связи | 800mV typ (784-816mV) |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тепловая защита | 150°C |
| Макс. вх. напр. | 6V |
| Мин. входное напряжение | 2.7V |
| Макс. вых. ток | 2A |
| Внешние компоненты | resistor divider, inductor, two capacitors |
| Частота перекл. | 1.5MHz |
| Диап. вых. напр. | 0.8V to 5V |
| Ток смещения обратной связи | 600nA |
| Порог UVLO при нарастании | 3.7V typ (3.5-3.9V) |
| Switching current limit | 2.9A typ (2.5-3.5A) |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Допуск вых. напр. | 2% |
| Switch on resistance nmos | 0.1Ω |
| Switch on resistance pmos | 0.1Ω |
| Температура пайки выводов | 260°C (10 с) |
| Макс. рабочая температура перехода | 125°C |
| Мин. рабочая температура перехода | -30°C |
| Гистерезис тепловой защиты | 20°C |
| Overvoltage clamping current | 300mA |
| Описание (англ.) | DC-DC 4.5V to 5.5V Step Down Single-Out 2A 6-Pin DFN T/R |
| Quiescent current non switching | 1.5mA typ, 2.5mA max |
| Порог защиты от перенапряжения | 1.1 x Vout |
| Тепловое сопр. переход-корпус | 10°C/W |
| Overvoltage protection hysteresis | 5% |
| Тепловое сопротивление переход-среда | 55°C/W |
| Рабочая температура | -30...+100C |
