Преобразователь постоянного тока понижающий 1.5А, вход 2.6...5.5В выход 0.8 - 5В 1,5МГц. КПД>90%.
У поставщика
ПроизводительSTMicroelectronics
КатегорияDC-DC Преобразователи
У поставщиков
851 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт60,25 ₽
Сумма903,75 ₽
+ доплата 490,00 ₽
В наличии361 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 23 — 58,31 ₽ (−3%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии490 шт
от 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 73,93 ₽
Заказ со склада «Склад 13» с этой позицией — 903,75 ₽. До заказа без доплаты не хватает 16 396,25 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 903,75 ₽
Описание

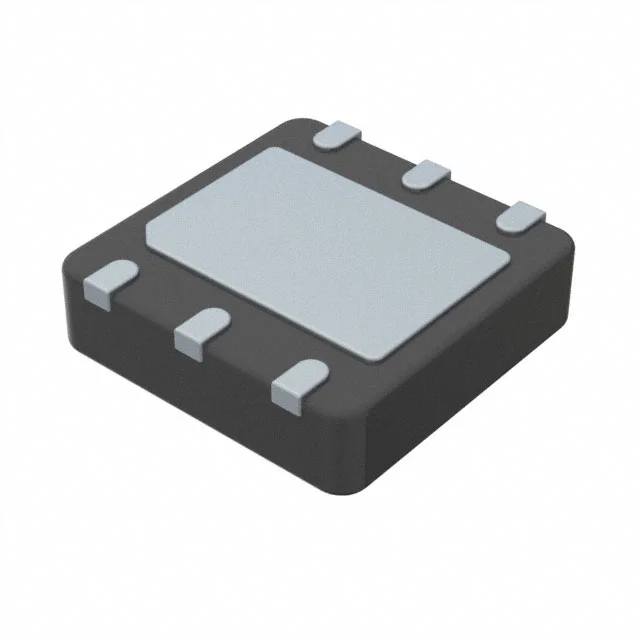

STMicroelectronics ST1S06PUR — понижающий DC-DC преобразователь на 1,5 А. Входное напряжение от 2,6 до 5,5 В, выход регулируется от 0,8 до 5 В, частота переключения 1,5 МГц при КПД выше 90%. Компактный корпус VFDFPN6 3x3 мм. Подходит для портативной и бытовой электроники, где важна высокая эффективность преобразования.
Технические характеристики
| Тип | Step-down switching regulator (DC-DC converter) |
| Корпус | DFN6D |
| Особенности | Step-down current mode PWM (1.5 MHz), 2% DC output voltage tolerance, Synchronous rectification, Inhibit function, Internal soft start, Thermal protection, Current limit |
| Тип монтажа | SMD |
| Топология | Step-down current mode PWM DC-DC converter |
| Кол-во выводов | 6 |
| Размеры | 3x3mm |
| Описание | Synchronous rectification with inhibit, 1.5 A, 1.5 MHz fixed or adjustable, step-down switching regulator |
| Открытая площадка | connected to GND |
| Артикул | ST1S06PUR |
| Inductor typ | 3.3µH |
| Тип. КПД | >90% |
| Nmos rdson typ | 0.12Ω |
| Pmos rdson typ | 0.15Ω |
| Inhibit function | Да |
| Тип. ограничение тока | 2.3A |
| Макс. вх. напр. | 6V |
| Мин. входное напряжение | 2.7V |
| Типовой КПД | >90% |
| Макс. коэффициент заполнения, мин | 80% |
| Max duty cycle typ | 87% |
| Макс. вых. ток | 1.5A |
| Макс. выходное напряжение | 5V |
| Мин. вых. напряжение | 0.8V |
| Входной конденсатор, тип. | 4.7µF |
| Внутренний плавный пуск | Да |
| Стаб. по линии тип. | 0.2% |
| Типовая регулировка нагрузки | 0.2% |
| Частота перекл. | 1.5MHz |
| Макс. напряжение обратной связи | 816mV |
| Мин. напряжение обратной связи | 784mV |
| Напряжение обратной связи, тип. | 800mV |
| Output capacitor typ | 22µF |
| Thermal shutdown min | 130°C |
| Тип. температура термоотключения | 150°C |
| Ограничение тока, тип. | 2.3A |
| Макс. ток покоя | 1.5mA |
| Duty cycle max typical | 87% |
| Inhibit pin current typ | 2µA |
| Отклик на переходную нагрузку | ±5% |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. частота переключения | 1.8MHz |
| Мин. частота переключения | 1.2MHz |
| Типовая частота переключения | 1.5MHz |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Тип. напряжение обратной связи | 800mV |
| Inhibit threshold on min | 1.2V |
| Макс. темп. перехода | 125°C |
| Темп. перехода мин. | -30°C |
| Допуск вых. напр. | 2% |
| Feedback bias current typ | 600nA |
| Inhibit threshold off max | 0.4V |
| Quiescent current inhibit | 1µA |
| Синхронное выпрямление | Да |
| Температура пайки выводов | 260°C |
| Nmos on resistance typical | 120mΩ |
| Pmos on resistance typical | 150mΩ |
| Диап. раб. темп. | -30°C to 125°C |
| Гистерезис тепловой защиты | 15°C |
| Описание (англ.) | DC-DC 2.7V to 6V Step Down Single-Out 0.5V to 5V 1.5A 6-Pin DFN T/R |
| Нестабильность опорного напряжения по линии, макс. | 0.3% |
| Нестабильность опорного напряжения по нагрузке, макс. | 0.3% |
| Quiescent current shutdown max | 1µA |
| Short circuit removal response | ±10% |
| Тепловое сопр. переход-корпус | 10°C/W |
| Тепловое сопротивление переход-среда | 55°C/W |
| Рабочая температура | -30...+100C |
