Контакты SSHL-002T-P0.2
У поставщика
У поставщиков
299 090 шт.
Норм. уп.: 35000
Цены поставщиков
Склад 39
В наличии:290 287 шт.
Срок поставки: до недели
Норм. уп.: 35000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,68 |
| от 2 213 | 1,34 |
| от 3 722 | 1,16 |
| от 6 137 | 1,01 |
| от 10 262 | 0,91 |
Склад 13
В наличии:8 803 шт
Срок поставки: до недели
Норм. уп.: 35000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,86 |
| от 2 209 | 1,52 |
| от 4 417 | 1,28 |
| от 8 834 | 1,10 |
| от 17 668 | 1,02 |
Описание

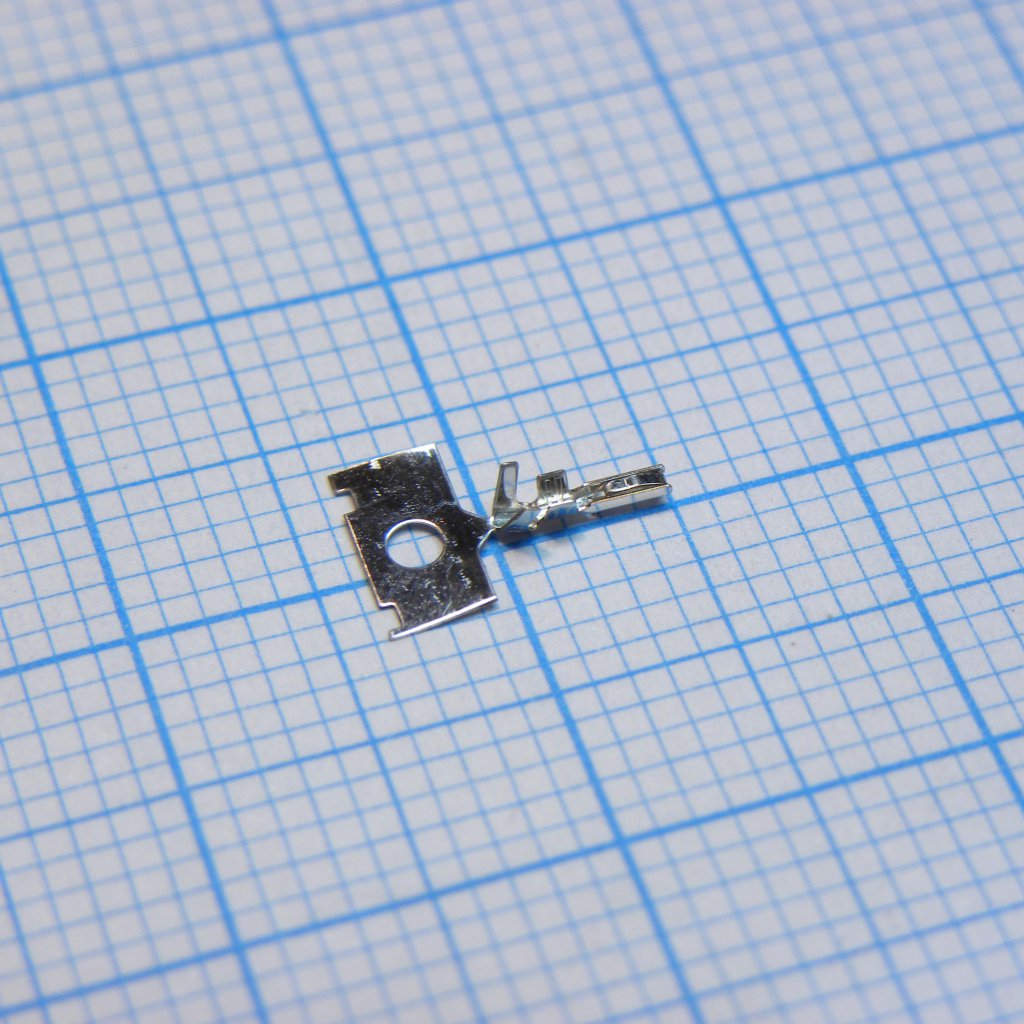

Контакты SSHL-002T-P0.2 от JST представляют собой обжимные клеммы для разъемов серии SH. Предназначены для создания надежного электрического соединения с проводами малого сечения. Контакты используются в компактных межблочных соединениях и жгутах, где требуется миниатюризация и высокая плотность монтажа.
Технические характеристики
| RoHS | RoHS2 compliance |
| Шаг | 1.25mm |
| Серия | GH |
| Тип | Контакт |
| Шаг | 0.2 мм |
| Model no | SSHL-002T-P0.2 |
| Упаковка | Emboss tape |
| Тип монтажа | Выводной |
| Тип монтажа | обжимной |
| Тип компонента | Crimp style contact |
| Contact finish | Tin-plated (reflow treatment) |
| Ном. ток | 1.0A AC/DC (AWG #26) |
| Ном. напряжение | 50V AC/DC |
| Материал контакта | Phosphor bronze |
| Crimp applicator | AP-K2N |
| Кол-во на катушке | 35000 |
| Темп. диапазон | -25C to +85C |
| Compatible connector | GH connector |
| Выдерживаемое напряжение | 500VAC/minute |
| Crimp applicator dies | MKS-L-10-3 |
| Сопр. изоляции | 100MOhm min |
| Начальное сопротивление контакта | 30mOhm max |
| Crimp applicator with dies | APLMK SSHL002-02 |
| Applicable wire insulation od | 0.76 to 1.0mm |
| Applicable wire conductor area | 0.05 to 0.13mm2 |
| Applicable wire conductor size | AWG #30 to #26 |
| Contact resistance after env tests | 50mOhm max |
