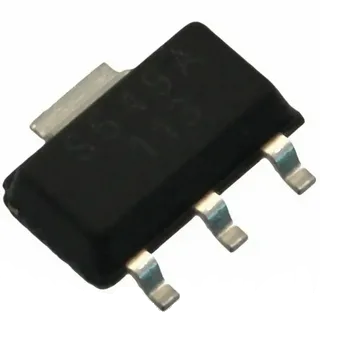

Датчик Холла SS541AT
У поставщика
У поставщиков
297 шт.
Норм. уп.: 2
Цены поставщиков
Склад 13
В наличии:289 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 80,09 |
| от 17 | 78,61 |
| от 34 | 76,64 |
| от 68 | 73,86 |
| от 135 | 70,46 |
Склад 12
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 94,19 |
| от 2 | 87,11 |
Описание
Датчик Холла SS541AT от Honeywell — биполярный переключатель для точного определения магнитного поля. Работает при напряжении от 3,8 до 30 В, имеет открытый коллектор на выходе и ток до 50 мА. Выпускается в компактном корпусе TO-92. Подходит для промышленной автоматики, детекции положения и систем безопасности.
Технические характеристики
| Тип | Датчики магнитного поля (датчики Холла) |
| Корпус | SOT-89-3 |
| Особенности | temperature compensated, gull-wing leads, wide temperature and voltage range |
| Тип монтажа | SMD |
| Тип выхода | sinking |
| Артикул | SS541AT |
| Magnetic type | Unipolar |
| Макс. вых. ток | 20mA |
| Макс. напр. пит. | 30VDC |
| Мин. напр. пит. | 3.8VDC |
| Ток потребления | 10 mA max |
| Output voltage sink | 0.4 V at 20 mA |
| Switching time fall | 1.5 µs |
| Switching time rise | 1.5 µs |
| Operate point 25c max | 115G |
| Output on current max | 20 mA |
| Release point 25c min | 20G |
| Operate point 150c max | 125G |
| Ток утечки вых. | 10 µA |
| Release point 150c min | 10G |
| Tape and reel quantity | 1000 |
| Макс. потребляемый ток | 10mA |
| Output voltage operated | 0.4V |
| Макс. темп. хр. | +160°C |
| Мин. темп. хр. | -65°C |
| Supply voltage absolute | -28 to +28 VDC |
| Magnetic characteristics | 0C: Operate max G: 117; Release min G: 20; Differential min G: 18; 25C: Operate max G: 115; Release min G: 20; Differential min G: 20; 85C: Operate max G: 120; Release min G: 15; Differential min G: 15; -40C: Operate max G: 135; Release min G: 20; Differential min G: 15; 125C: Operate max G: 123; Release min G: 15; Differential min G: 8; 150C: Operate max G: 125; Release min G: 10; Differential min G: 5 |
| Supply voltage operating | 4.5 to 24 VDC |
| Макс. раб. темп. | +150°C |
| Мин. раб. темп. | -40°C |
| Диап. темп. хр. | -40 to +150 °C |
| Output switching time fall | 1.5µs |
| Output switching time rise | 1.5µs |
| Диап. раб. темп. | -40 to +150 °C |
| Абс. макс. напряжение питания | 30VDC |
| Output on current absolute max | 50mA |
| Voltage applied to output absolute | 28 VDC max (OFF condition), -0.5 VDC min |
