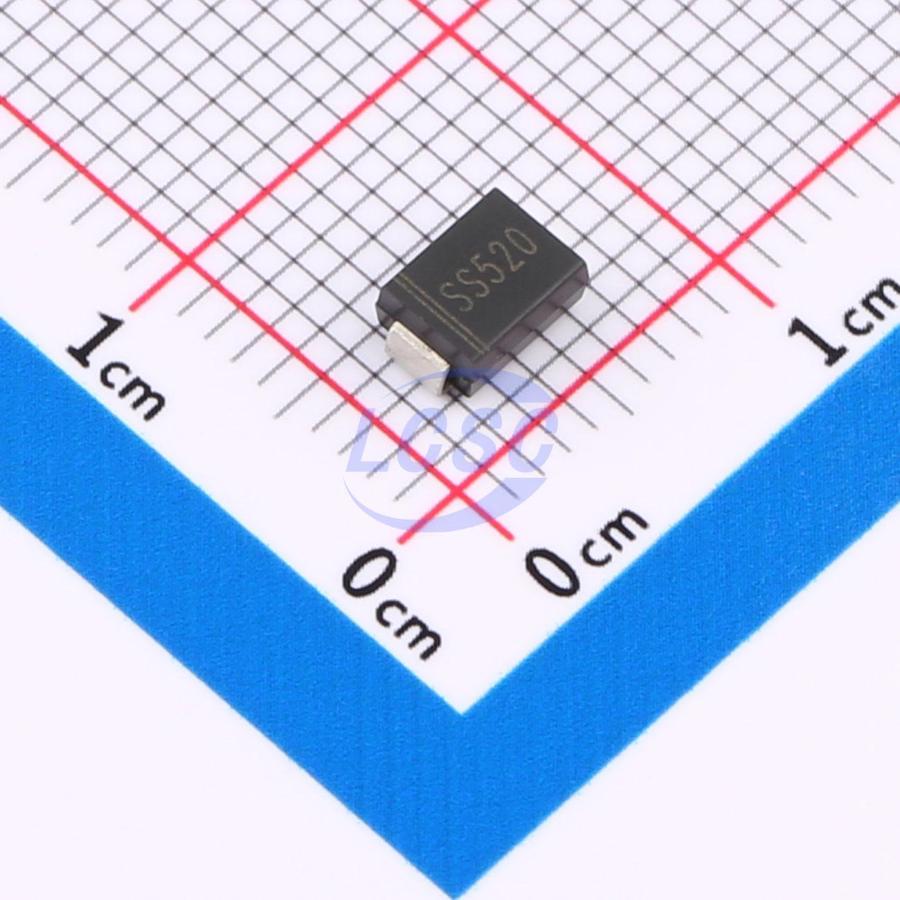

Диод Шоттки 200В 5А SS520B
У поставщика
ПроизводительYangjie
У поставщиков
2 500 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 500 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 66 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,55 |
| от 190 | 9,25 |
| от 379 | 8,15 |
| от 757 | 7,33 |
| от 1 514 | 6,74 |
Описание
Диод Шоттки SS520B от Yangjie рассчитан на обратное напряжение 200 В и прямой ток до 5 А. Выполнен в компактном корпусе DO-214AA (SMB) с падением напряжения всего 920 мВ при номинальном токе. Применяется в импульсных источниках питания, цепях защиты от обратной полярности и высокочастотных выпрямителях.
Технические характеристики
| Корпус | DO-214AA |
| Тип монтажа | SMD |
| Полярность | Cathode line denotes cathode end |
| Уровень MSL | 1 |
| Клеммы | Tin plated leads, solderable per J-STD-002 and JESD22-B102 |
| Тип диода | Schottky |
| Описание | Surface Mount Schottky Rectifier |
| Артикул | SS520B |
| Вес ед. | 0.096g |
| Без галогенов | Да |
| Код маркировки | SS520B |
| Соотв. RoHS | Да |
| Класс горючести | UL 94 V-0 |
| Примечание | Шоттки 200В 5А |
| Размеры корпуса мм | A: Max: 2.15; Min: 1.85; B: Max: 3.94; Min: 3.3; C: Max: 4.75; Min: 4.05; D: Max: 2.61; Min: 1.99; E: Max: 5.59; Min: 5.21; F: Max: 1.41; Min: 0.9; G: Max: 0.2; Min: 0.05; H: Max: 0.31; Min: 0.15 |
| Обратный ток при 25°C | 0.1mA |
| Peak reflow temperature | 260°C |
| Обратный ток при 100°C | 5mA |
| Suggested pad layout mm | P1: 6.8; P2: 4.3; P3: 1.8; Q1: 2.5; Q2: 2.3 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Forward voltage drop max | 0.90V |
| Прямое напряжение | IF=5.0A, pulse width 300us, 1% duty cycle |
| Reverse voltage condition | VRM=VRRM |
| Диап. темп. хр. | -55~+150°C |
| Диапазон темп. перехода | -55~+150°C |
| Описание (англ.) | 120A 200V 920mV@5A 5A SMB Single Diodes RoHS |
| Повторяющееся импульсное обратное напряжение | 200V |
| Средний выпрямленный выходной ток | 5.0A |
| Guardring overvoltage protection | Да |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Неповторяющийся импульсный прямой ток | 100A |
| Термосопротивление переход-среда | 58°C/W |
