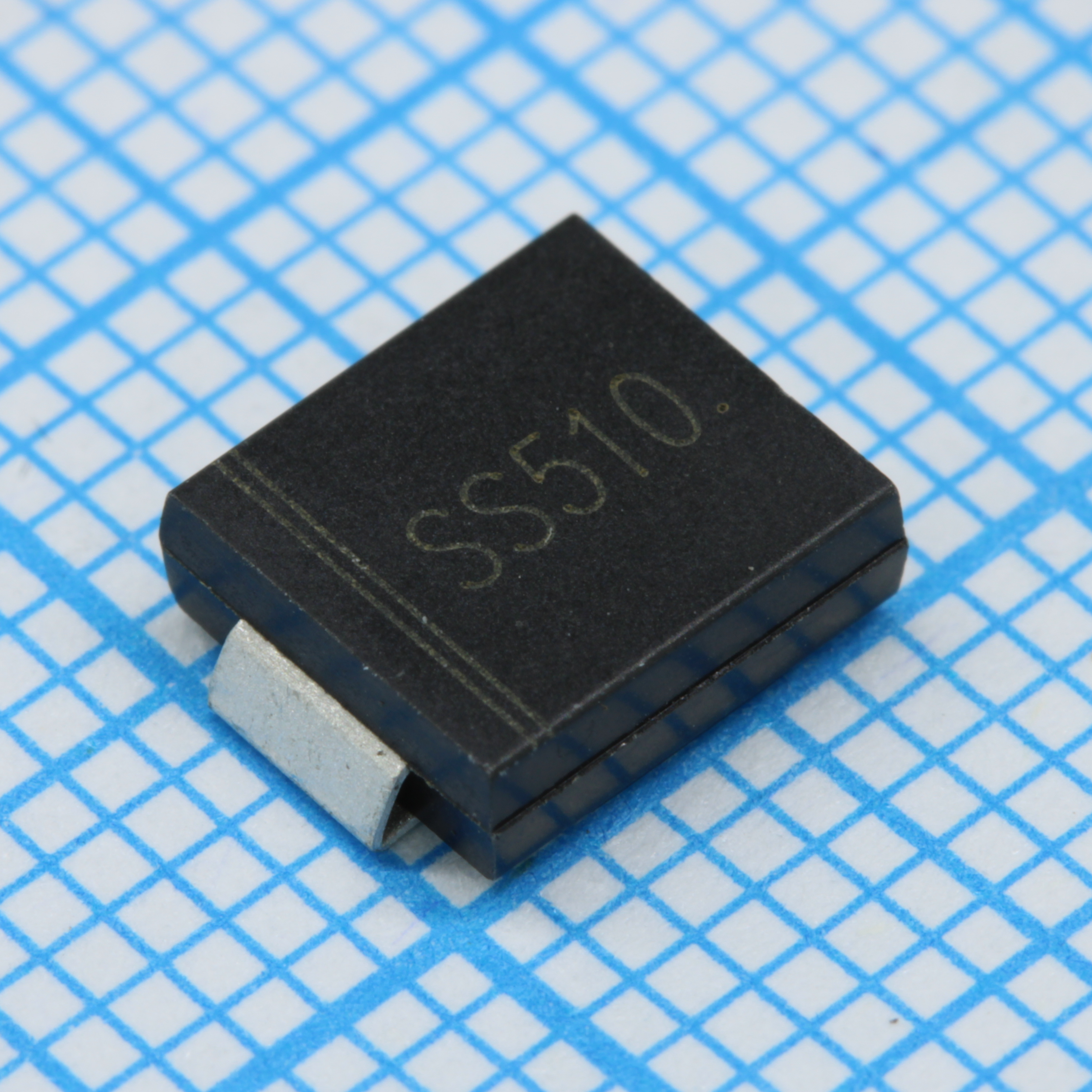

Диод Шоттки 100В 5А SS510C
У поставщика
У поставщиков
40 011 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:39 987 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,53 |
| от 700 | 4,58 |
| от 1 200 | 4,05 |
| от 2 025 | 3,63 |
| от 3 375 | 3,34 |
Склад 13
В наличии:24 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 48 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,19 |
| от 454 | 5,37 |
| от 908 | 4,73 |
| от 1 815 | 4,21 |
| от 3 000 | 3,88 |
Описание
Диод Шоттки SS510C от MSKSEMI рассчитан на обратное напряжение 100 В и прямой ток до 5 А. Выполнен в корпусе SMC (DO-214AB) с низким прямым падением напряжения 850 мВ при номинальном токе. Применяется в высокочастотных выпрямителях, импульсных источниках питания и защитных цепях промышленной и бытовой электроники.
Технические характеристики
| Тип | Schottky Barrier Rectifier Diode |
| Epoxy | UL 94V-0 flame retardant |
| Серия | SS52 THRU SS510 |
| Вес | 0.063g |
| Корпус | SMC (DO-214AB) |
| Особенности | Ideal for surface mount applications, Easy pick and place, Built-in strain relief, Low forward voltage drop |
| Тип монтажа | SMD |
| Полярность | Color band denotes cathode end |
| Компонент | SS510C |
| Применение | Surface mount |
| Конструкция | Metallurgically bonded |
| Материал корпуса | Molded plastic |
| Размеры мм | J: 6.5; K: 2.3; L: 1.7; A max: 4.65; A min: 4.25; B max: 2.9; B min: 2.5; C max: 1.65; C min: 1.35; D max: 1.52; D min: 0.76; E max: 5.28; E min: 4.93; F max: 0.203; F min: 0.051; G max: 0.31; G min: 0.15; H max: 2.41; H min: 1.98 |
| Упаковка на катушке | Корпус: SMA; Количество: 2000 |
| Surge condition | 8.3ms single half sine-wave, JEDEC method |
| Размеры в дюймах | J: 0.256; K: 0.09; L: 0.067; A max: 0.183; A min: 0.167; B max: 0.114; B min: 0.098; C max: 0.065; C min: 0.053; D max: 0.06; D min: 0.03; E max: 0.208; E min: 0.194; F max: 0.008; F min: 0.002; G max: 0.012; G min: 0.006; H max: 0.095; H min: 0.078 |
| Положение монтажа | Any |
| Макс. RMS напряжение | 70V |
| Примечание | Шоттки 100В 5А |
| Capacitance condition | 1MHz, 4.0V DC reverse |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Forward current condition | TL=100°C |
| Прямое напряжение | at 5.0A |
| Reverse current condition | at rated DC blocking voltage |
| Диап. темп. хр. | -65°C to +150°C |
| Имп. прямой ток | 120A |
| Макс. DC блокирующее напряжение | 100V |
| Диап. раб. темп. | -65°C to +150°C |
| Тип. емкость перехода | 380pF |
| Описание (англ.) | 150A 100V 850mV@5A SMC Single Diodes RoHS |
| Maximum dc reverse current 25c | 0.02mA |
| Maximum dc reverse current 100c | 2mA |
| Maximum instantaneous forward voltage | 0.85V |
| Maximum recurrent peak reverse voltage | 100V |
| Maximum average forward rectified current | 5.0A |
| Тип. тепловое сопротивление переход-вывод | 10°C/W |
| Обратное напряжение, В | 100 |
| Прямой ток, А | 5 |
