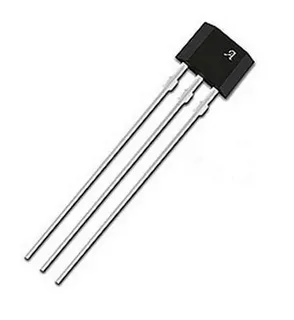

Датчик Холла SS496A1
У поставщика
У поставщиков
1 755 шт.
Норм. уп.: 4
Цены поставщиков
Склад 13
В наличии:1 659 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 137,16 |
| от 31 | 128,78 |
| от 61 | 122,12 |
| от 122 | 116,28 |
| от 244 | 112,33 |
Склад 12
В наличии:96 шт
Срок поставки: до недели
Норм. уп.: 4
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 124,20 |
| от 4 | 109,79 |
Описание
Датчик Холла SS496A1 от Honeywell — это линейный аналоговый датчик магнитного поля. Работает при напряжении от 4,5 до 10,5 В и обеспечивает выходной сигнал, пропорциональный напряжённости поля. Устройство выполнено в миниатюрном корпусе для поверхностного монтажа. Применяется в промышленной автоматике, системах измерения тока и позиционирования.
Технические характеристики
| Тип | Датчики магнитного поля (датчики Холла) |
| Серия | SS400 |
| Корпус | SIP3 |
| Тип монтажа | Выводной |
| Magnetic type | unipolar |
| Тип монтажа | THT |
| Время спада выхода | 1.5µs max |
| Время нарастания выхода | 1.5µs max |
| Макс. выходное напряжение | 30 V |
| Макс. напр. пит. | 30 Vdc |
| Мин. напр. пит. | 3.8 Vdc |
| Max sinking current | 50mA |
| Output fall time max | 1.5 us |
| Output rise time max | 1.5 us |
| Rated sinking current | 20mA |
| Температура пайки | 250°C to 260°C for 3s max |
| Current consumption on | 10mA max |
| Ток утечки вых. | 0.4µA max |
| Current consumption off | 9mA max |
| Output sink current max | 50 mA |
| Макс. темп. хр. | 150 °C |
| Мин. темп. хр. | -50 °C |
| Макс. раб. темп. | 150 °C |
| Мин. раб. темп. | -40 °C |
| Output saturation voltage | 0.4V max |
| Output sink current rated | 20 mA |
| Current consumption on max | 10.0 mA |
| Макс. ток утечки | 0.4 uA |
| Current consumption off max | 9.0 mA |
| Output saturation voltage max | 0.4 V |
| Тип выходного сигнала | линейный |
| Тип чувствительности к полю | биполярный |
| Тип чувствительного элемента | элемент Холла |
| Индукция включения при 25оС, Гаусс | 840 |
| Индукция выключения при 25оС, Гаусс | -840 |
