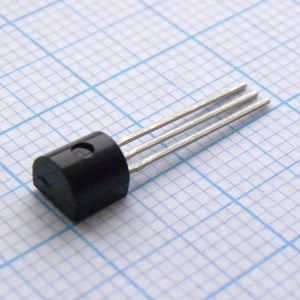

Датчик SS41F
У поставщика
У поставщиков
3 503 шт.
Норм. уп.: 315
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 26,86 |
| от 20 | 26,11 |
| от 40 | 25,35 |
| от 80 | 24,79 |
Цены поставщиков
Склад 2
В наличии:289 шт
Срок поставки: до 2 недель
Норм. уп.: 315
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 26,86 |
| от 20 | 26,11 |
| от 40 | 25,35 |
| от 80 | 24,79 |
Склад 13
В наличии:3 214 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,08 |
| от 123 | 24,77 |
| от 246 | 22,93 |
| от 492 | 21,33 |
| от 1 000 | 20,27 |
Описание
Датчик магнитного поля SS41F от Honeywell — это биполярный датчик Холла. Работает при напряжении от 4,5 до 24 В и выдерживает ток до 20 мА. Выпускается в миниатюрном корпусе для поверхностного монтажа. Применяется в промышленной автоматике и системах управления положением.
Технические характеристики
| Тип | Датчики магнитного поля (датчики Холла) |
| Корпус | TO92-3 |
| Особенности | reverse polarity protection |
| Тип монтажа | Выводной |
| Полярность | bipolar |
| Размеры | 4.06mm x 1.57mm x 3.00mm (body), lead length 14.4-15.5mm, lead pitch 1.27mm |
| Тип выхода | open collector sinking |
| Макс. время спада | 1.5us |
| Макс. время нарастания | 1.5us |
| Макс. вых. ток | 20mA |
| ESD HBM | ±3kV |
| Диапазон питания | 4.5V to 24V |
| Температура пайки | 250°C to 260°C for 3s max |
| Supply current max on | 10mA |
| Supply current max off | 11.3mA |
| Magnetic differential min | 40G (-40°C), 50G (25°C), 60G (150°C) |
| Диап. темп. хр. | -40°C to 150°C |
| Magnetic operate point max | 200G (-40°C), 150G (25°C), 250G (150°C) |
| Magnetic release point min | -160G (-40°C), -140G (25°C), -250G (150°C) |
| Макс. ток утечки | 10uA |
| Диап. раб. темп. | -40°C to 150°C |
| Output saturation voltage max | 0.4V |
