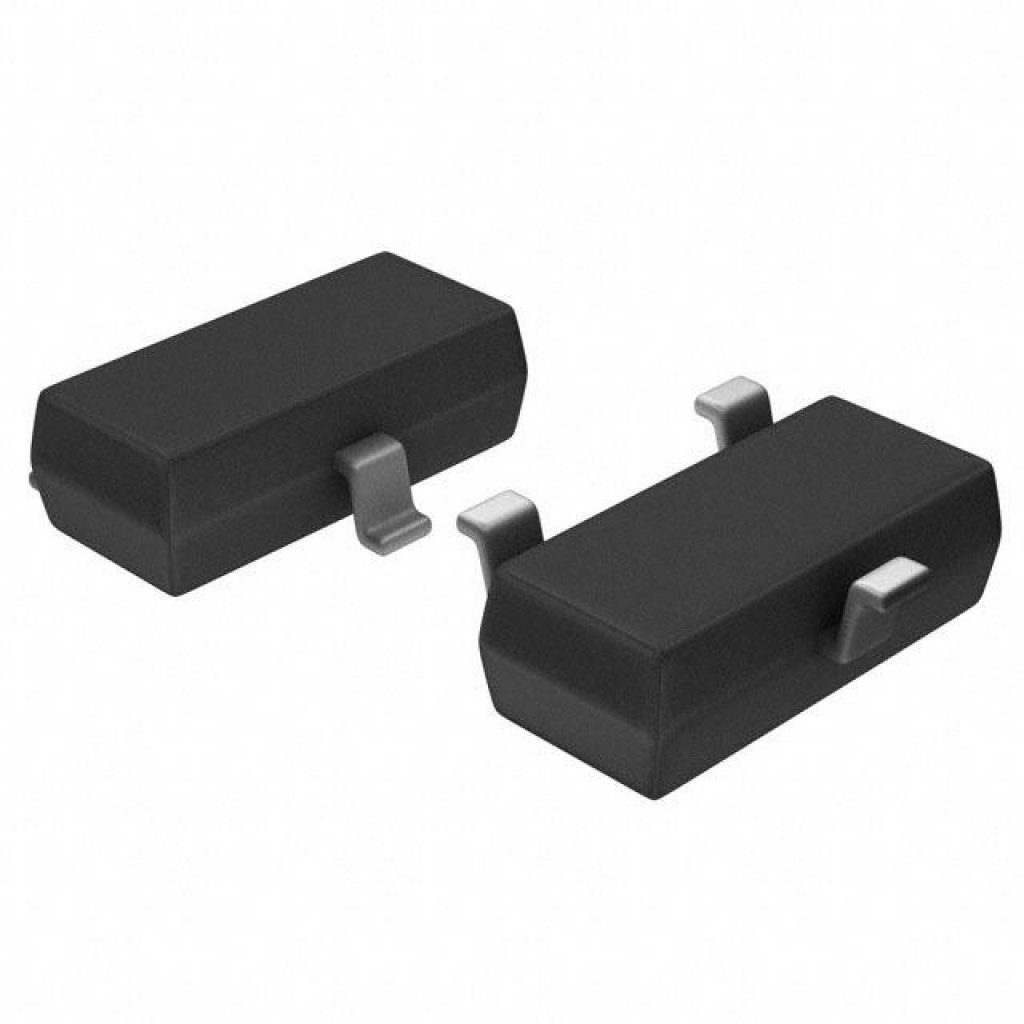

Датчик Холла 10мА 3.3В/5В лента на катушке
У поставщика
ПроизводительHoneywell
У поставщиков
3 765 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 765 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 43,56 |
| от 87 | 40,18 |
| от 173 | 37,49 |
| от 345 | 35,14 |
| от 690 | 33,57 |
Описание
Датчик Холла от Honeywell. Работает при напряжении 3,3 или 5 В, потребляя ток до 10 мА. Выпускается в компактном 3-выводном корпусе, удобном для автоматизированного монтажа. Применяется в системах управления движением и промышленной автоматике.
Технические характеристики
| Цоколевка | 1: VCC (+); 2: OUTPUT; 3: GND (-) |
| Серия | SS39ET/SS49E/SS59ET |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Упаковка | tape and reel |
| Размеры | Ширина: 1.60mm [0.063in]; Высота: 1.40mm [0.055in]; Длина: 2.90mm [0.114in]; Шаг выводов: 0.95mm [0.037in]; Ширина вывода: 0.40mm [0.016in] |
| Описание | Linear Hall-effect Sensor ICs |
| Тип выхода | linear, sourcing |
| Linearity max | -0.7% of span |
| Magnetics type | analog |
| Units per reel | 3000 |
| Sensitivity max | 1.75mV/Gauss |
| Sensitivity min | 1.0mV/Gauss |
| Sensitivity typ | 1.4mV/Gauss |
| Null voltage max | 2.75Vdc |
| Null voltage min | 2.25Vdc |
| Null voltage typ | 2.50Vdc |
| Описание | Board Mount Hall Effect/Magnetic Sensors SOT-23, 2.7Vdc Ratiometric, SMT |
| Response time max | 3μs |
| Magnetic range min | ±650 Gauss |
| Magnetic range typ | ±1000 Gauss |
| Макс. вых. ток | 1.5mA |
| Мин. выходной ток | 1.0mA |
| Output current typ | 1.5mA |
| Макс. выходное напряжение | 1.75mV/Gauss |
| Мин. вых. напряжение | 1.0mV/Gauss |
| Output voltage typ | 1.4mV/Gauss |
| Макс. ток питания | 10mA |
| Ток пит. тип. | 6mA |
| Макс. напр. пит. | 6.5Vdc |
| Мин. напр. пит. | 2.7Vdc |
| Esd sensitivity class | Class 3 |
| Sensitivity condition | 25°C |
| Null voltage condition | 0 Gauss, 25°C |
| Output voltage span max | 0.95 to (Vs - 0.95)Vdc |
| Output voltage span min | 1.05 to (Vs - 1.05)Vdc |
| Макс. темп. хр. | 165°C [329°F] |
| Мин. темп. хр. | -55°C [-67°F] |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output current condition | Vs > 3.0V |
| Supply current condition | 25°C [77°F] |
| Макс. раб. темп. | 100°C [212°F] |
| Мин. раб. темп. | -40°C [-40°F] |
| Absolute max output current | 10mA |
| Описание (англ.) | Hall Effect Sensor 10mA 3.3V/5V 3-Pin T/R |
| Absolute max supply voltage max | 8.0Vdc |
| Absolute max supply voltage min | -5.0Vdc |
| Temperature error null drift max | 0.10%/°C |
| Temperature error null drift min | -0.10%/°C |
| Temperature error sensitivity drift ge25c max | 0.05%/°C |
| Temperature error sensitivity drift ge25c min | -0.15%/°C |
| Temperature error sensitivity drift lt25c max | 0.185%/°C |
| Temperature error sensitivity drift lt25c min | -0.04%/°C |
| Тип | датчик Холла |
