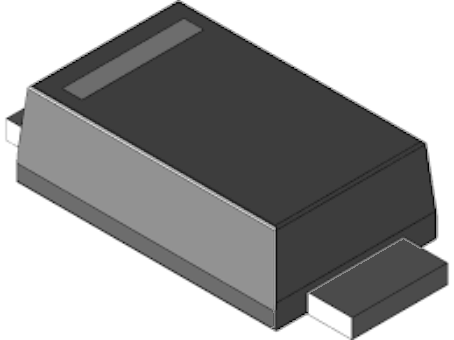

Диод SMD SS36 SOD123FL
У поставщика
У поставщиков
5 730 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт1,13 ₽
Сумма339,00 ₽
В наличии5 730 шт
от 300 штюрлицам и ИП
от 800 — 1,06 ₽ (−6%)
300 шт · Склад 2 · 339,00 ₽
Описание
Диод SMD SS36 от MERRYELC в корпусе SOD-123FL. Рассчитан на прямой ток до 3 А и обратное напряжение до 60 В, имеет низкое прямое падение напряжения 0,7 В. Применяется в низковольтных высокочастотных инверторах, DC/DC-преобразователях и для защиты от переполюсовки.
Технические характеристики
| Вход/Выход | 3.0A |
| Vf | 0.7V |
| Ifsm | 65A |
| VRRM | 60V |
| Макс. Tj | -55~+125°C |
| Tj мин. | -55°C |
| Корпус | SOD-123FL |
| Полярность | Cathode line denotes the cathode end |
| Макс. Tstg | +125°C |
| Мин. Tstg | -55°C |
| Частота | 60Hz |
| Обратный ток при 25°C | 0.5mA |
| Тип нагрузки | resistance load |
| Уровень MSL | 1 |
| Клеммы | Лужёные выводы |
| Сопротивление изоляции при 100 °C | 10mA |
| Артикул | S36/K36 |
| Применение | low voltage high frequency inverters, freewheeling, DC/DC converters, polarity protection |
| Условия ИК | @VRM=VRRM |
| Пиковая температура LF | 260°C |
| Условия измерения прямого напряжения | IFM=3.0A |
| Тип компонента | Surface Mount General Purpose Rectifier |
| Соотв. RoHS | Да |
| Размер A, макс., мм | 1.90 |
| Размер A, мин., мм | 1.60 |
| Размер B, макс., мм | 1.10 |
| Размер B, мин., мм | 0.90 |
| Размер C, макс., мм | 2.85 |
| Размер C, мин., мм | 2.55 |
| Диаметр макс., мм | 3.90 |
| Размер D, мин., мм | 3.60 |
| Размер e макс., мм | 1.20 |
| Размер e мин., мм | 1.00 |
| Размер f макс., мм | 0.90 |
| Размер f мин., мм | 0.40 |
| Размер G, макс., мм | 0.25 |
| Размер G, мин., мм | 0.10 |
| Размер H, макс., мм | 0.05 |
| Размер H, мин., мм | 0.02 |
| Тип импульсного тока | Non-repetitive @60Hz Half-sine wave, 1 cycle |
| Класс горючести | UL 94 V-0 |
| Имп. ток прямо | 65A |
| Условие импульсного тока | Tj=25°C |
| Обратное напряжение, В | 60 |
| Прямой ток, А | 3 |
| Тип монтажа | SMD |
