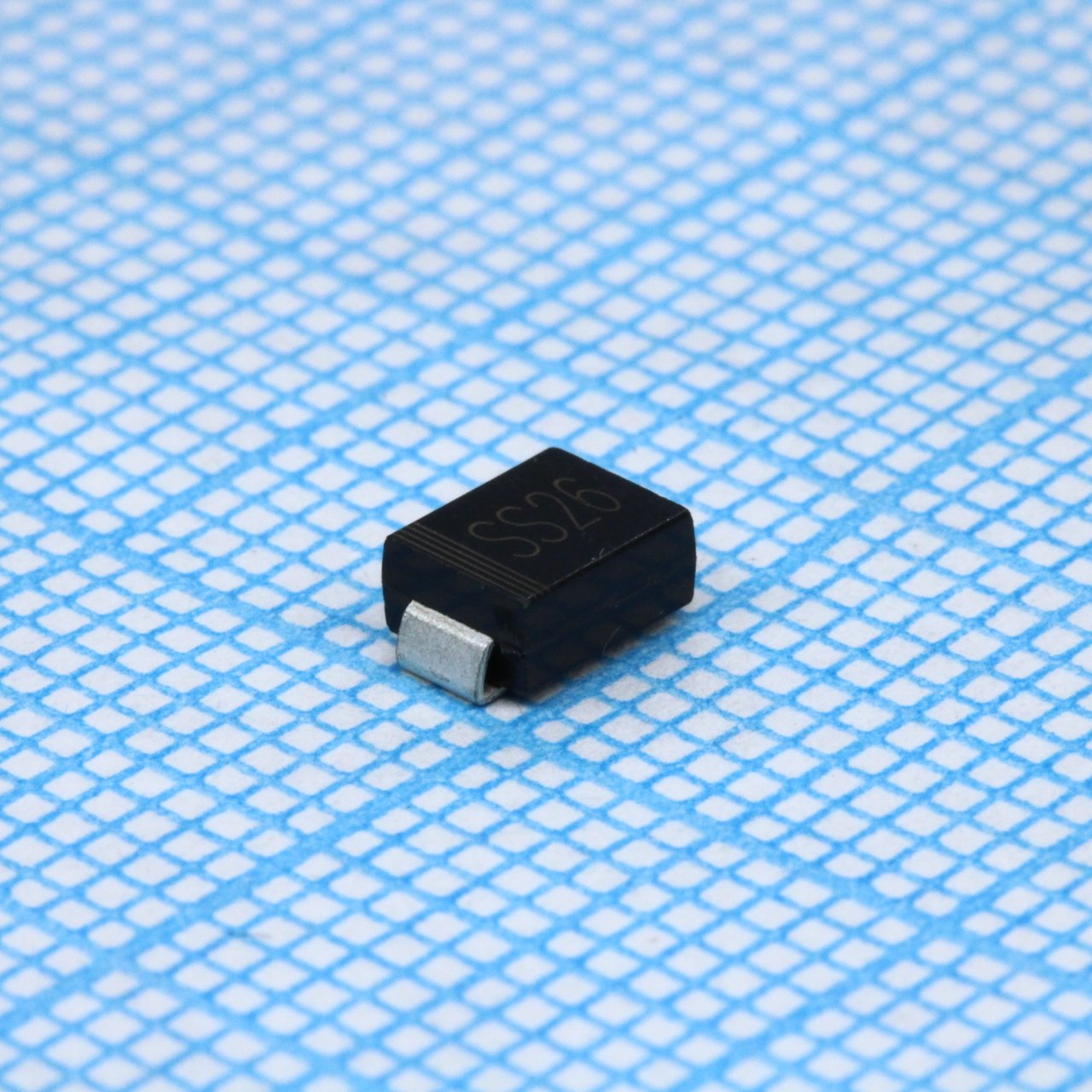

Диод Шоттки 60В 2А SS26B
У поставщика
ПроизводительSEMTECH ELECTRONICS
У поставщиков
1 476 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 476 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 76 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,21 |
| от 69 | 8,61 |
| от 138 | 7,91 |
| от 276 | 7,15 |
| от 551 | 6,52 |
Описание
Диод Шоттки SS26B от SEMTECH ELECTRONICS рассчитан на напряжение до 60 В и ток до 2 А. Выполнен в компактном корпусе SMB. Подходит для высокочастотных выпрямителей и защиты от обратной полярности в импульсных источниках питания.
Технические характеристики
| Корпус | SMB |
| Особенности | Metal silicon junction, majority carrier conduction, For surface mounted applications, Low power loss, high efficiency, High forward surge current capability, For use in low voltage, high frequency inverters, free wheeling, and polarity protection applications |
| Тип монтажа | SMD |
| Клеммы | Solderable per MIL-STD-750, method 2026 |
| Размеры | Ширина корпуса: 3.70mm max, 3.30mm min; Высота корпуса: 2.44mm max, 2.13mm min; Длина корпуса: 4.70mm max, 4.06mm min; Длина вывода: 0.20mm max, 0.05mm min |
| Тип диода | Schottky Barrier Rectifier |
| Pad layout | A: 2.20mm; B: 2.40mm; C: 2.80mm; D: 7.00mm |
| Артикул | SS26B |
| Код маркировки | SS26 |
| Материал корпуса | SMB |
| Упаковка на катушке | Количество: 3000; Размер катушки: 13 inch |
| Rms voltage max | 42V |
| Макс. прямое напряжение | 0.70V |
| Макс. обратный ток | 0.5mA |
| Макс. обратное напряжение | 60V |
| Емкость перехода | 220pF |
| Примечание | Шоттки 60В 2А |
| Средний прямой ток | 2A |
| Dc blocking voltage max | 60V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to +150°C |
| Имп. прямой ток | 55A |
| Описание (англ.) | 60V 2A |
| Диапазон темп. перехода | -55°C to +125°C |
| Термосопротивление переход-среда | 60°C/W |
