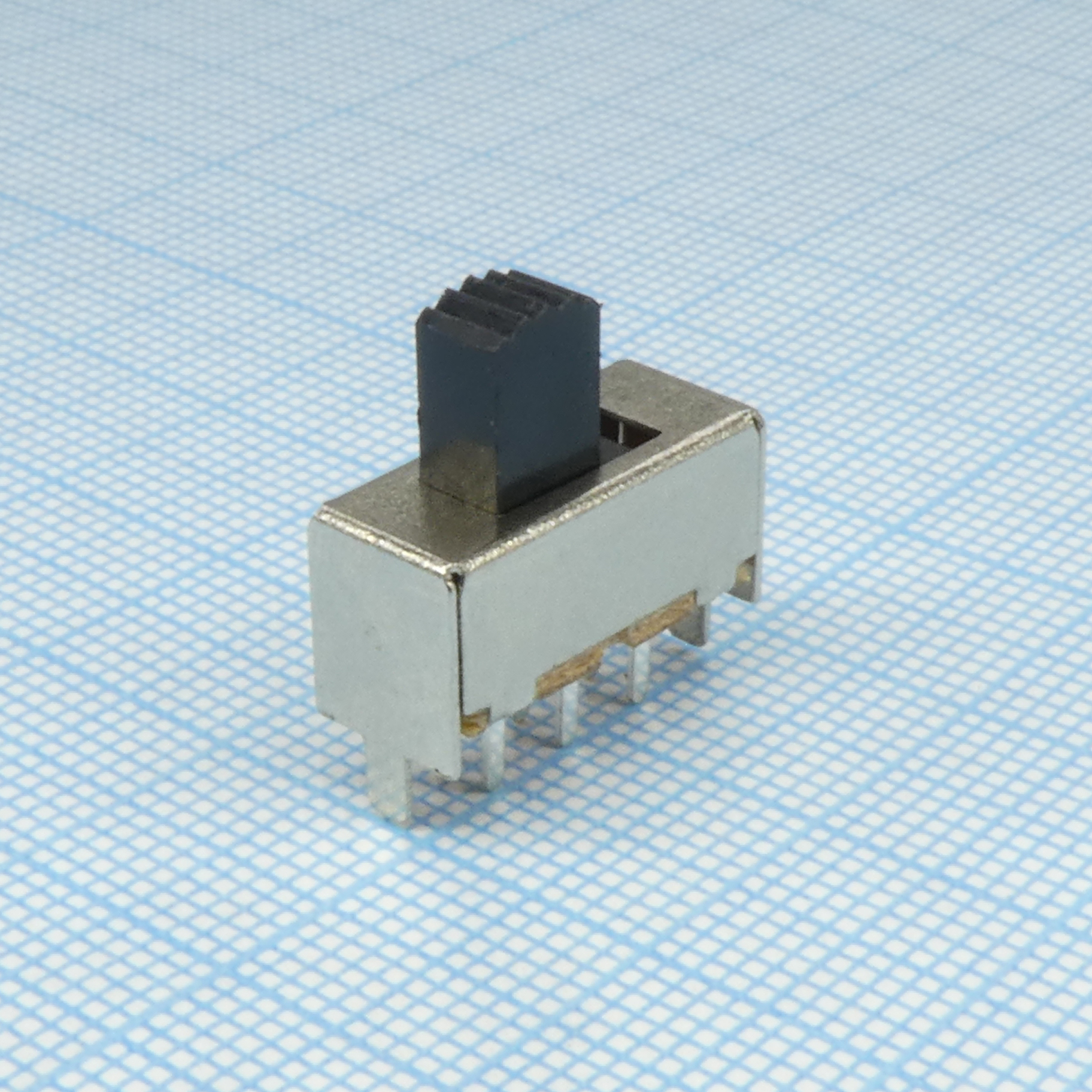

переключатель движковый вертикальный две группы (ON-ON) 0.3А 50В, высота движка 7мм, монтаж в отверстие (аналог B1561 SS10)
У поставщика
ПроизводительSwitronic
У поставщиков
699 шт.
Норм. уп.: 50
Описание
Переключатель движковый вертикальный от Switronic с двумя группами контактов (ON-ON). Рассчитан на ток до 0,3 А и напряжение 50 В, высота движка составляет 7 мм. Монтируется в отверстие на плате. Подходит для коммутации сигналов в бытовой электронике и маломощных устройствах.
Технические характеристики
| Тип | Slide Switch |
| Ход | 3.2mm |
| Схема | DPDT |
| Ток, А | 0.3A |
| Корпус | сквозное отверстие |
| Напряжение, В | 50V |
| Тип монтажа | Through Hole |
| Кол-во выводов | 6 |
| Ширина корпуса | 11.5mm |
| Размеры | Ширина: 11.5mm; Высота: 11.6mm; Длина: 16.5mm |
| Топология платы | SS22F07G_ |
| Высота корпуса | 7.5mm |
| Длина корпуса | 16.5mm |
| Knob height | 7mm |
| Артикул | SS22F07G7-G |
| Шаг выводов | 2.6mm |
| Конфигурация контактов | ON-ON |
| Actuator height | 7mm |
| Электрический ресурс | не указано |
| Мех. ресурс | не указано |
| Функция переключения | ON-ON |
| Сопр. контакта | не указано |
| Эл. прочность | не указано |
| Допуск топологии печатной платы | ±0.05mm |
| Сопр. изоляции | не указано |
| Тип упаковки | Bulk (россыпь) |
| Optional knob size range | 2-12mm |
| Рабочий ток, А | 0.3 |
| Диап. раб. темп. | не указано |
| Описание (англ.) | Slide switch 50v 0.3A 2P2T |
| Рабочее напряжение,В | 50 |
