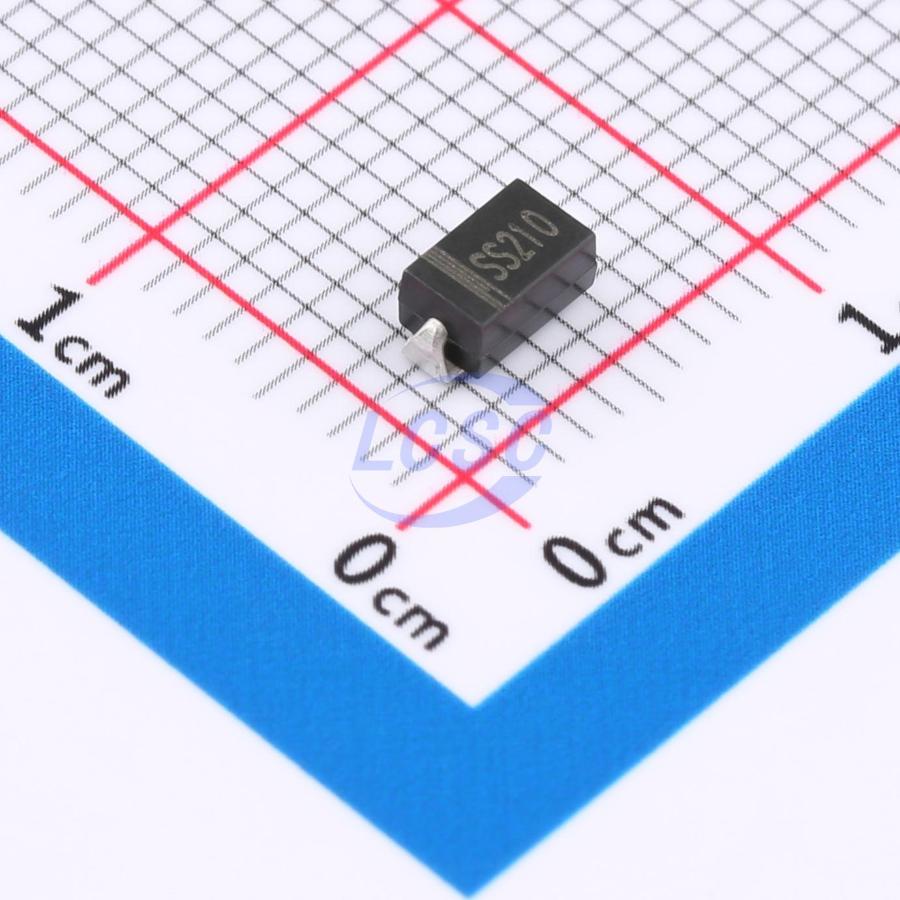

Диод Шоттки 100V 2А 0.85V SS210A
У поставщика
ПроизводительYangjie
У поставщиков
21 566 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:21 566 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 184 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,76 |
| от 518 | 3,12 |
| от 1 035 | 2,58 |
| от 2 070 | 2,19 |
| от 5 000 | 1,94 |
Описание
Диод Шоттки SS210A от Yangjie рассчитан на обратное напряжение до 100 В и прямой ток до 2 А. Прямое падение напряжения составляет 0,85 В. Компонент выпускается в компактном корпусе DO-214AC. Применяется в цепях вторичного выпрямления импульсных блоков питания и в защите от обратной полярности в бытовой электронике.
Технические характеристики
| Тип | Surface Mount Schottky Rectifier |
| Серия | SS22A THRU SS220A |
| Вес | 0.059g |
| Корпус | DO-214AC |
| Напряжение, В | 100V |
| Особенности | Low profile package, Ideal for automated placement, Guardring for overvoltage protection, Low power losses, high efficiency, High forward surge capability, Meets MSL level 1, per J-STD-020, LF maximum peak of 260°C |
| Тип монтажа | SMD |
| Полярность | Cathode line denotes the cathode end |
| Уровень MSL | 1 |
| Клеммы | Tin plated leads, solderable per J-STD-002 and JESD22-B102 |
| Тип диода | Schottky barrier diode |
| Артикул | SS210A |
| Применение | Low voltage high frequency inverters, Freewheeling, DC/DC converters, Polarity protection |
| Без галогенов | Да |
| Производитель | Yangzhou Yangjie Electronic Technology Co., Ltd. |
| Размеры мм | A: 1.25 to 1.58; B: 2.40 to 2.83; C: 4.00 to 4.75; D: 1.90 to 2.30; E: 4.93 to 5.28; F: 0.76 to 1.41; G: 0.05 to 0.20; H: 0.15 to 0.31; I: 1.70 to 2.10 |
| Соотв. RoHS | Да |
| Прямое напряжение | 0.85V |
| Device marking code | 210A |
| Класс горючести | UL 94 V-0 |
| Темп. хранения | -55°C to +150°C |
| Темп. перехода | -55°C to +150°C |
| Примечание | Шоттки 100В 2А |
| Имп. ток прямо | 50A |
| Обратный ток при 25°C | 0.10mA |
| Peak reflow temperature | 260°C |
| Обратный ток при 100°C | 5mA |
| Suggested pad layout mm | P1: 4; P2: 1.5; P3: 6.5; Q1: 2.5; Q2: 1.7 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Прямое напряжение | IF=2.0A |
| Описание (англ.) | SHOTTKY DIODE 100V 2А 0.85V |
| Повторяющееся импульсное обратное напряжение | 100V |
| Средний выпрямленный выходной ток | 2.0A |
| Тепловое сопротивление переход-вывод | 17°C/W |
| Термосопротивление переход-среда | 75°C/W |
