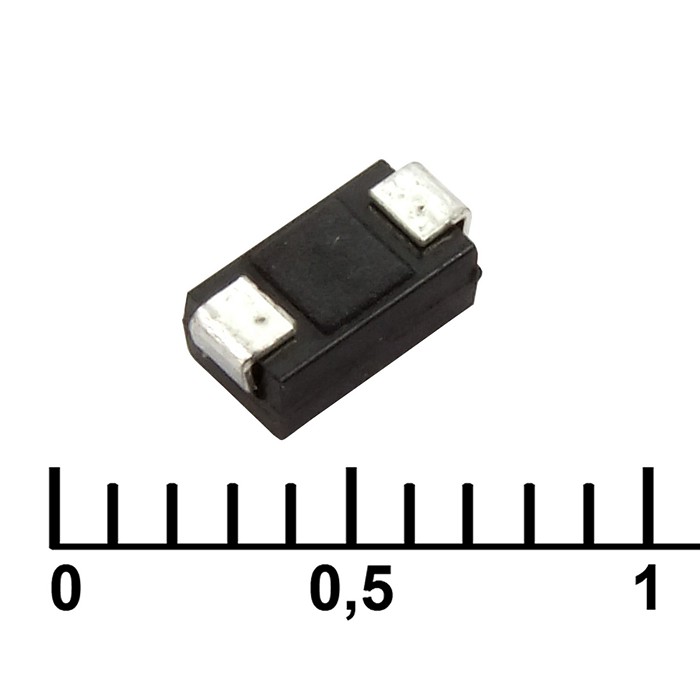

Диод Шоттки SS210
У поставщика
У поставщиков
28 198 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:28 198 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 146 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,75 |
| от 642 | 4,05 |
| от 1 284 | 3,47 |
| от 3 000 | 3,04 |
| от 6 000 | 2,77 |
Описание
Диод Шоттки SS210 от Yangjie. Компонент рассчитан на прямой ток до 2 А и обратное напряжение до 100 В, выпускается в поверхностном корпусе SMB. Отличается низким прямым падением напряжения (0,70 В) и малым обратным током. Применяется в импульсных источниках питания и цепях защиты от обратной полярности.
Технические характеристики
| Тип | Диоды Шоттки |
| Серия | SS22 THRU SS220 |
| Вес | 0.11 |
| Ток, А | 2.0 A |
| В упаковке | 2000 |
| Корпус | DO-214AC (SMA) |
| Напряжение, В | 100 V |
| Тип монтажа | SMD |
| Полярность | Cathode line denotes the cathode end |
| Клеммы | Tin plated leads, solderable per J-STD-002 and JESD22-B102 |
| Ёмкость | 110 pF |
| Описание | Surface Mount Schottky Rectifier |
| Артикул | SS210 |
| Без галогенов | Да |
| Способ поставки | 13" reel / 7" reel |
| Размеры мм | A: 1.85 to 2.15; B: 3.30 to 3.94; C: 4.25 to 4.75; D: 1.99 to 2.61; E: 5.21 to 5.59; F: 0.90 to 1.41; G: 0.10 to 0.20; H: 0.15 to 0.31 |
| Unit weight g | 0.097 |
| Соотв. RoHS | Да |
| Прямой ток | 2.0 A |
| Прямое напряжение | 0.70 V |
| Обратный ток | 0.3 mA |
| Обратное напряжение | 100 V |
| Тепловое сопротивление | 60 °C/W |
| Класс горючести | UL 94 V-0 |
| Темп. хранения | -55 ~ +150 °C |
| Packing quantity pcs | F1: Inner box: 3000; Outer carton: 48000; F2: Inner box: 3000; Outer carton: 24000; F3: Inner box: 2000; Outer carton: 16000 |
| Имп. ток прямо | 45 A |
| Раб. температура | -55 ~ +125 °C |
| Suggested pad layout mm | P1: 6.5; P2: 1.5; P3: 1.7; Q1: 2.5; Q2: 4.0 |
| Диап. темп. хр. | -55°C to +150°C |
| Диапазон темп. перехода | -55°C to +150°C |
| Уровень чувствительности к влаге | MSL level 1 |
| Повторяющееся импульсное обратное напряжение | 100V |
| Средний выпрямленный выходной ток | 2.0A |
| Maximum dc reverse current at 25c | 0.10µA |
| Maximum dc reverse current at 100c | 5µA |
| Тепловое сопротивление переход-вывод | 17°C/W |
| Неповторяющийся импульсный прямой ток | 50A |
| Maximum instantaneous forward voltage | 0.85V |
| Термосопротивление переход-среда | 75°C/W |
