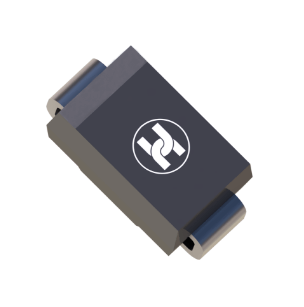

Диод SS18
У поставщика
У поставщиков
56 930 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:41 063 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,33 |
| от 2 750 | 1,06 |
| от 4 575 | 0,91 |
| от 7 725 | 0,80 |
| от 12 825 | 0,71 |
Склад 12
В наличии:15 000 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 10000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,04 |
| от 1 000 | 0,72 |
Склад 14
В наличии:867 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 1,19 |
Описание
Диод SS18 от HOTTECH — это SMD-компонент в корпусе SMA (DO-214AC) на основе барьера Шоттки. Выдерживает обратное напряжение до 80 В и прямой ток до 1 А с низким прямым падением напряжения 0,7 В. Подходит для высокочастотных выпрямителей и защиты от обратной полярности в бытовой электронике.
Технические характеристики
| V f | 0.85V |
| Тип | Schottky Barrier Diode |
| V dc | 80V |
| Dv dt | 10000V/µs |
| Ток I_FSM | 30A |
| V rms | 56V |
| VRRM | 80V |
| I f av | 1A |
| Вес | 0.065g |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Размеры | A max: 2.80mm; A min: 2.20mm; B max: 1.70mm; B min: 1.30mm; C max: 5.30mm; C min: 4.70mm; D max: 2.55mm; D min: 1.70mm; E max: 1.50mm; E min: 0.90mm; F max: 1.50mm; F min: 0.90mm |
| I r at 25c | 0.5mA |
| I r at 100c | 5mA |
| Артикул | SS18 |
| Среднеквадратичное напряжение | 42V |
| Материал корпуса | Molded Plastic, UL 94V-0 |
| Прямой ток | 1.0 A |
| Прямое напряжение | 0.70 V |
| Обратное напряжение | 80 V |
| Тепловое сопротивление | 90 °C/W |
| Напряжение блокировки DC | 60V |
| Емкость перехода | 80 pF |
| Прямое напряжение при 1А | 0.70V |
| Обратный ток DC при 25°C | 0.2 mA |
| Voltage rate of change | 10000V/µs |
| Dc reverse current at 25C | 0.5mA |
| Диап. темп. хр. | -65 to +150°C |
| Dc reverse current at 100C | 5mA |
| Имп. прямой ток | 30A |
| Диап. раб. темп. | -65 to +150°C |
| Повторяющееся импульсное обратное напряжение | 60V |
| Средний выпрямленный ток | 1A |
| Диапазон темп. перехода | -65 to +150°C |
| Термосопротивление переход-среда | 88°C/W |
| Максимальное постоянное обратное напряжение,В | 80 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 40 |
