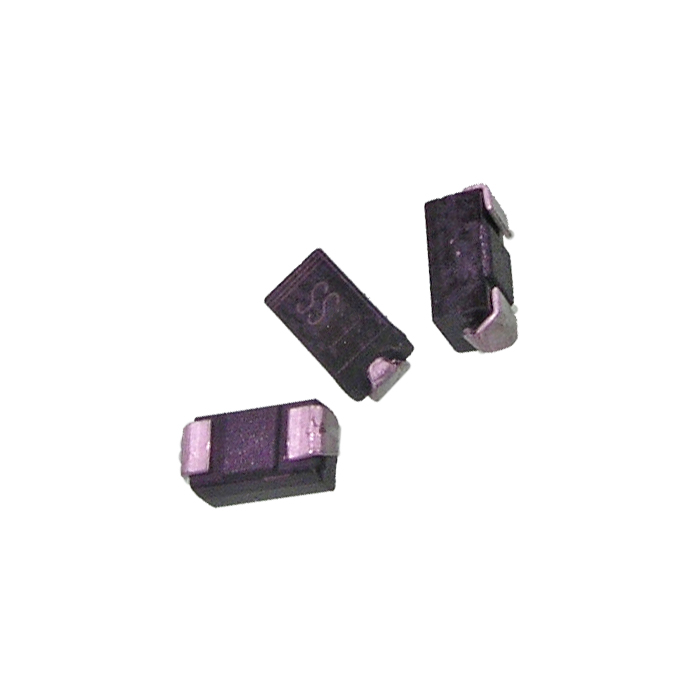

Диод SMD SS14
У поставщика
У поставщиков
8 068 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт3,65 ₽
Сумма730,00 ₽
+ доплата 490,00 ₽
В наличии8 068 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 518 — 3,02 ₽ (−17%)
Заказ со склада «Склад 13» с этой позицией — 730,00 ₽. До заказа без доплаты не хватает 16 570,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 730,00 ₽
Описание
Диод Шоттки SS14 от Yangjie в корпусе SMA. Выдерживает прямой ток до 1 А и обратное напряжение до 40 В, прямое напряжение составляет 0,55 В. Подходит для высокочастотных выпрямителей и защиты от обратной полярности в бытовой электронике.
Технические характеристики
| Тип | Диоды Шоттки |
| Серия | SS12 THRU SS110 |
| Корпус | SMA |
| Упаковка | Вес ед.: 0.063g; Код упаковки: F1; Preferred pn: SS12 THRU SS110; Способ поставки: 13" reel; Кол-во в упаковке: 5000pcs; Количество во внутренней коробке: 10000pcs; Кол-во в коробке: 80000pcs |
| Тип монтажа | SMD |
| Компонент | Surface Mount Schottky Rectifier |
| Размеры | A: 4.00-4.60mm; B: 2.40-2.65mm; C: 4.80-5.31mm; D: 2.05-2.45mm; E: 0.80-1.50mm; F: 0.10-0.20mm; G: 1.15-1.80mm |
| Диапазон VRRM | 20V-100V |
| Артикул | SS14 |
| Производитель | Yangzhou Yangjie Electronic Technology Co., Ltd. |
| Соотв. RoHS | Да |
| Прямой ток | 1.0 A |
| Прямое напряжение | 0.55 V |
| Обратное напряжение | 40 V |
| Ревизия даташита | Rev.1.1, 09-May-17 |
| Тепловое сопротивление | 90 °C/W |
| Темп. хранения | -55~+150°C |
| Емкость перехода | 110 pF |
| Темп. перехода | -55~+125°C |
| Пиковое прямое напряжение | 0.55V |
| Surge test conditions | 60Hz Half-sine wave, 1 cycle, Ta=25°C |
| Обратный ток DC при 25°C | 0.3 mA |
| Средний прямой ток | 1.0A |
| Примечание по тепловому сопротивлению | Mounted on P.C.B. with 0.2" x 0.2" (5.0 mm x 5.0 mm) copper pad areas |
| Peak reverse current ta25 | 0.5mA |
| Диап. темп. хр. | -55 ~ +150 °C |
| Имп. прямой ток | 25 A |
| Peak reverse current ta100 | 10mA |
| Повторяющееся импульсное обратное напряжение | 40V |
| Тепловое сопротивление переход-вывод | 28°C/W |
| Диапазон темп. перехода | -55 ~ +150 °C |
| Peak forward voltage test conditions | IF=1.0A |
| Peak reverse current test conditions | VRM=VRRM |
| Неповторяющийся импульсный прямой ток | 30A |
| Термосопротивление переход-среда | 88°C/W |
| Average forward current test conditions | 60Hz Half-sine wave, Resistance load, Ta(Fig.1) |
