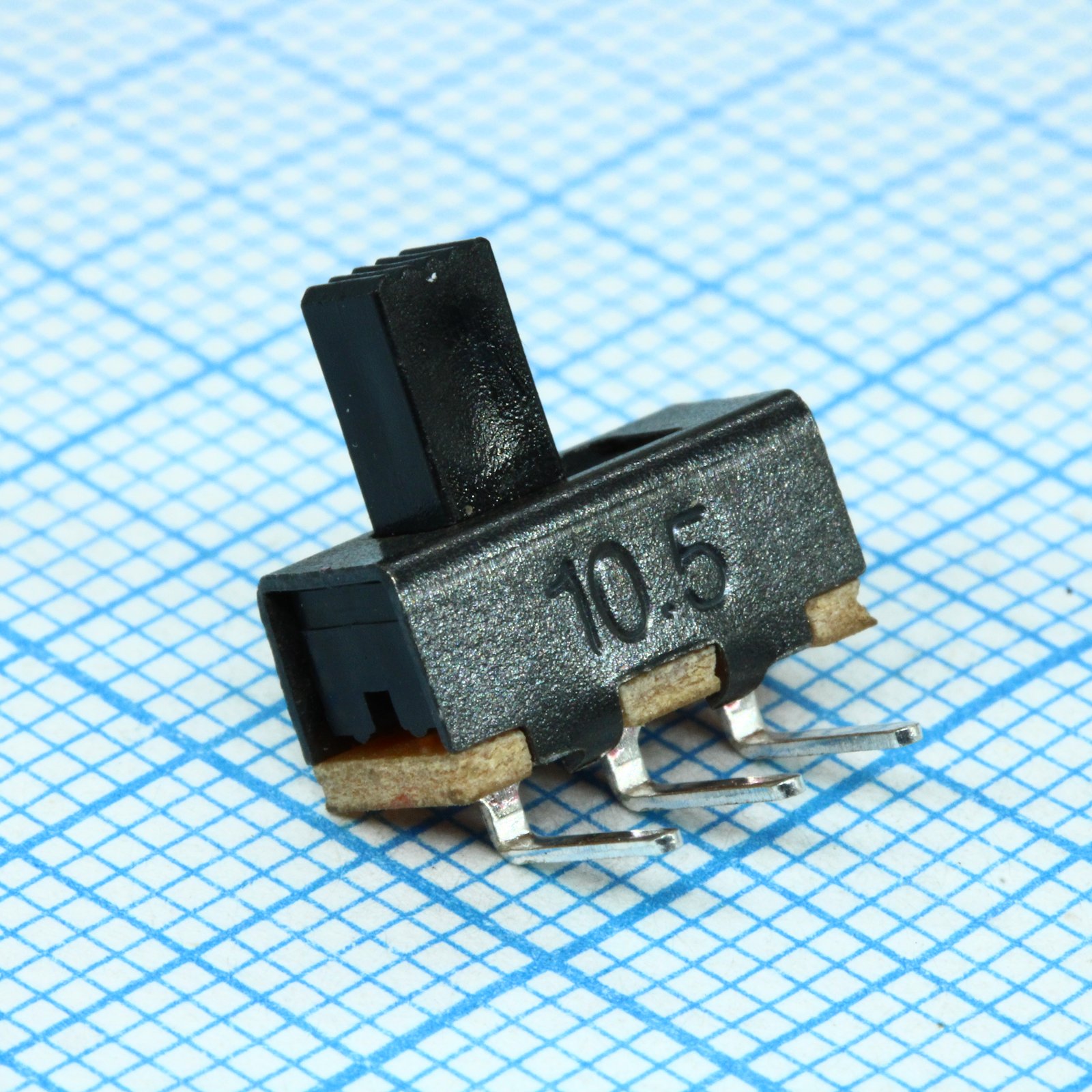

Переключатель движковый горизонтальный (ON-ON) 0.3А 50В, высота движка 5мм, монтаж в отверстие
У поставщика
ПроизводительSwitronic
У поставщиков
9 059 шт.
Норм. уп.: 200
Цены поставщиков
Склад 12
В наличии:5 600 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 3100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,77 |
| от 200 | 8,97 |
Склад 13
В наличии:3 459 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 48 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,66 |
| от 77 | 13,96 |
| от 154 | 13,09 |
| от 308 | 12,11 |
| от 500 | 11,28 |
Описание
Переключатель движковый горизонтальный от Switronic с режимом ON-ON. Рассчитан на ток до 0,3 А и напряжение 50 В, высота движка составляет 5 мм. Монтируется в отверстие на печатную плату. Подходит для бытовой электроники и маломощных устройств управления.
Технические характеристики
| Единица | mm |
| Модель | SS12F21G5-G |
| Шкала | 3:1 |
| Timing | Non-Shorting |
| Ход | 5mm |
| Схема | 1P2T |
| Тип монтажа | THT |
| Washable | Нет |
| Допуск | .X=±0.3mm, .XX=±0.2mm |
| Размеры | Толщина: 0.4mm; Ширина корпуса: 5.8mm; Топология платы: 10.5mm x 6.8mm; Длина корпуса: 6.2mm; Pin hole diameter: 3-φ1.1mm |
| Unwashable | Да |
| Knob height | 5mm |
| Циклы работы | 10000 (unloading, 15-18 cycles per minute) |
| Минимальная нагрузка | 30mA 10V DC (reference only) |
| Тип корпуса | Slide switch |
| Тип продукта | Slide Switch |
| Материал основания | Phenolic resin, natural |
| Knob material | POM, black |
| Общая ширина | 6.8mm |
| Материал корпуса | Steel strip, black |
| Кол-во выводов | 3 |
| Общая высота | 5.8mm |
| Общая длина | 10.5mm |
| Номин. ток | 0.5A |
| Номинальное напряжение | 50V DC |
| Соотв. RoHS | Да |
| Время пайки | 1 time only |
| Материал пружины | Steel wire, natural |
| Материал контакта | Brass strip, Ag plated |
| Pcb pin diameter | 1.1mm |
| Материал клеммы | Brass strip, Ag plated |
| Выдерживаемое напр. | 500V AC for 1 minute |
| Сопр. контакта | 30mΩ max (initial) |
| Сопр. изоляции | 100MΩ min at 500V DC |
| Температура пайки | 230°C max for 2±0.5 sec |
| Тип упаковки | Bulk (россыпь) |
| Рабочий ток, А | 0.3 |
| Описание (англ.) | переключатели движковые |
| Рабочее напряжение,В | 50 |
