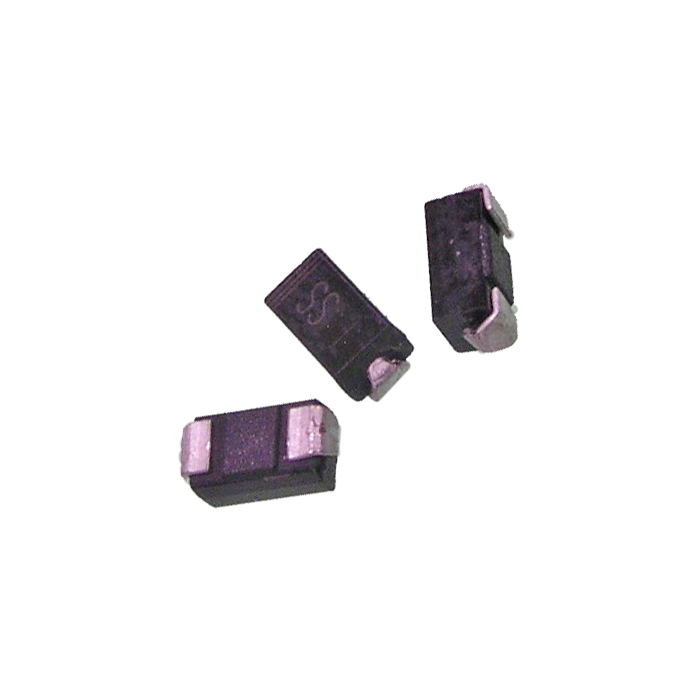

Диод SMD SS12
В наличии
На своём складе
2 шт.
У поставщиков
15 638 шт.
Норм. уп.: 5000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт0,92 ₽
Сумма1,84 ₽
В наличии2 шт
от 2 шт
Склад 2срок до 2 недель
Цена за шт—
Сумма—
В наличии1 670 шт
от 541 штюрлицам и ИП
продаётся от 541 штпри 541 — 0,92 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии13 968 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 250 штюрлицам и ИП
продаётся от 250 штпри 250 — 2,77 ₽
2 шт · Москва · 1,84 ₽
Описание
Диод Шоттки SS12 от Yangjie в корпусе SMA (DO-214AC) для поверхностного монтажа. Рассчитан на прямой ток до 1 А при прямом напряжении 0,55 В и обратное напряжение до 20 В. Рабочий диапазон температур от -65 до +150 °С. Применяется в импульсных источниках питания и защитных цепях бытовой электроники.
Технические характеристики
| Тип | Диоды Шоттки |
| Корпус | DO-214AC (SMA) |
| Серия | SS12, SS13, SS14, SS15, SS16 |
| Вес | 0.09 |
| В упаковке | 2000 |
| Корпус | DO-214AC (SMA) |
| Материал | RoHS-compliant, AEC-Q101 qualified (HE3 suffix) |
| Тип монтажа | SMD |
| Полярность | Цветная полоса обозначает конец катода |
| Уровень MSL | 1 |
| Клеммы | Matte tin plated leads, solderable per J-STD-002 and JESD 22-B102 |
| Рабочая температура | -65…+150 °С |
| Тип диода | Выпрямитель с барьером Шоттки |
| Описание | Surface Mount Schottky Barrier Rectifier |
| Артикул | SS12 |
| Код маркировки | S2 |
| Конфигурация | Single |
| Макс. ширина вывода | 1.52mm |
| Мин. ширина вывода | 0.76mm |
| Прямой ток | 1.0 A |
| Прямое напряжение | 0.55 V |
| Макс. длина вывода | 2.29mm |
| Длина вывода мин. | 1.52mm |
| Макс. среднекв. напряжение | 14V |
| Обратное напряжение | 20 V |
| Тепловое сопротивление | 90 °C/W |
| Емкость перехода | 110 pF |
| Макс. ширина катодной полосы | 1.88mm |
| Ширина катодной полосы мин. | 1.68mm |
| Обратный ток DC при 25°C | 0.3 mA |
| Скорость изменения напряжения | 10000V/us |
| Макс. DC блокирующее напряжение | 20V |
| Пиковая температура оплавления | 260°C |
| Макс. ширина корпуса | 2.79mm |
| Мин. ширина корпуса | 2.54mm |
| Макс. прямое напряжение при 1 А | 0.50V |
| Ширина посадочного места | 2.29mm |
| Диап. темп. хр. | -55 ~ +150 °C |
| Высота корпуса, макс. | 1.65mm |
| Высота корпуса, мин. | 1.25mm |
| Макс. длина корпуса | 5.28mm |
| Мин. длина корпуса | 4.93mm |
| Длина посадочного места | 5.28mm |
| Имп. прямой ток | 25 A |
| Горючесть компаунда | UL 94 V-0 |
| Макс. импульсный прямой ток, 8/3 мс | 40A |
| Макс. импульсное обратное напряжение | 20V |
| Тепловое сопротивление переход-вывод | 28°C/W |
| Диапазон темп. перехода | -55 ~ +150 °C |
| Макс. средний выпрямленный прямой ток | 1.0A |
| Термосопротивление переход-среда | 88°C/W |
| Макс. обратный ток DC при ном. напряжении, 25 °C | 0.2mA |
| Макс. обратный ток DC при ном. напряжении, 100 °C | 6.0mA |
