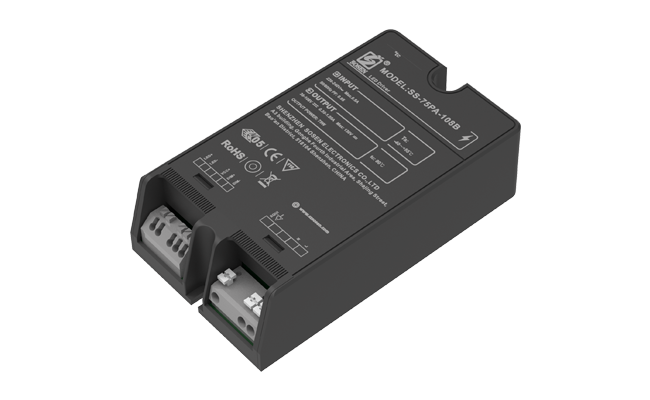

Источник питания SS-75PA-108B
У поставщика
У поставщиков
1 шт.
Цены поставщиков
Склад 16
В наличии:1 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 811,35 |
Описание
Источник питания SS-75PA-108B от SOSEN — это LED-драйвер с выходным напряжением 108 В. Модель оснащена защитой от короткого замыкания, перегрева и перенапряжения, КПД достигает 91%. Поддерживает диммирование 1-10V, PWM и по таймеру. Применяется в промышленном и архитектурном LED-освещении.
Технические характеристики
| Модель | SS-75PA-108B |
| КПД | up to 91% (typ 91% at 108V/0.7A, 230Vac) |
| Пусковой ток | 70A cold start at 220Vac |
| КНИ | 8% typ, 10% max at full load; 20% at 70-100% load |
| MTBF | 250,000 hours at 220Vac, full load, Ta=25°C |
| Тип | LED driver |
| Высота эксплуатации | -65m to 4000m |
| Степень IP | IP20 |
| Срок службы | ≥100,000 hours at Tc≤70°C, 80% load |
| Тип монтажа | chassis mount / screw terminals |
| Гарантия | 5 years |
| Вес г | 510 |
| Размеры | 134mm x 77mm x 37mm |
| Защиты | SCP, OTP, OVP, OPP |
| Коэф. мощности | 0.96-0.98 typ at full load, 0.92 at 70-100% load |
| Время запуска | ≤0.5s at 230Vac full load |
| Диапазон диммирования | 10-100% of Ioset |
| Типы диммирования | 1-10V, PWM, timing |
| Мощность без нагрузки | 5W |
| Частота ШИМ | 1-2kHz |
| Низкий уровень ШИМ | 0-0.3V |
| Стандарты ЭМС | EN55015 Class B, IEC/EN 61000-3-2 Class C |
| Сертификаты | ENEC, CE, CB |
| ШИМ коэффициент заполнения | 10-100% |
| Высокий уровень ШИМ | 9.8-10.2V |
| Вх. частота | 47-63Hz |
| Ток утечки | ≤0.7mApk at 240Vac |
| Рег. линии | ±2% |
| Рег. нагрузки | ±2% |
| Напряжение холостого хода | 120V max |
| Входное AC напряжение | 100-264V (performance 200-264V, rated 220-240V) |
| Класс изоляции | Class I or II |
| Макс. вых. мощность | 75W |
| Стандарты безопасности | EN 61347-1:2015, EN 61347-2-13:2014, EN 62384:2006 |
| Влажн. хранения | 5-95% RH |
| Защита от перенапр. | CM 10kV, DM 6kV (Class I) |
| Макс. входной ток | 0.5A at 200Vac full load |
| Рабочая влажность | 10-90% RH |
| Темп. хранения | -40°C to +90°C |
| Макс. темп. корпуса | 90°C |
| Диапазон выходного тока | 0.35-1.05A (programmable) |
| Диап. вых. напр. | 38-108V |
| Ном. вых. ток | 0.7A at 108V, 1.05A at 72V |
| Ном. выходное напряжение | 72-108V (full power range) |
| Сопр. изоляции | ≥10MΩ at 500Vdc |
| Раб. температура | -40°C to +90°C |
| Пульсации вых. тока | 5-10% PK-AV |
| Programmable features | SSA, CLO, ELA, Virtual Midnight, timing curve |
| Ток источника диммирования | 300-400uA |
| Темп. коэф. | ±0.03%/°C |
| Допуск выходного тока | ±5% |
| Защита от КЗ | CC mode, power <15W, driver not damaged |
| Выброс тока при запуске | ≤10% |
| Isolation voltage dim earth | 500Vac basic |
| Изоляция напряжение вход-размер | 3000Vac reinforced |
| Изоляция напряжение выход-размер | 1500Vac basic |
| Isolation voltage input earth | 3000Vac reinforced |
| Напряжение изоляции вх/вых | 3000Vac reinforced |
| Isolation voltage output earth | 1500Vac basic |
| Порог защиты от перегрева | 90°C min, 100°C typ, 110°C max (current derating) |
