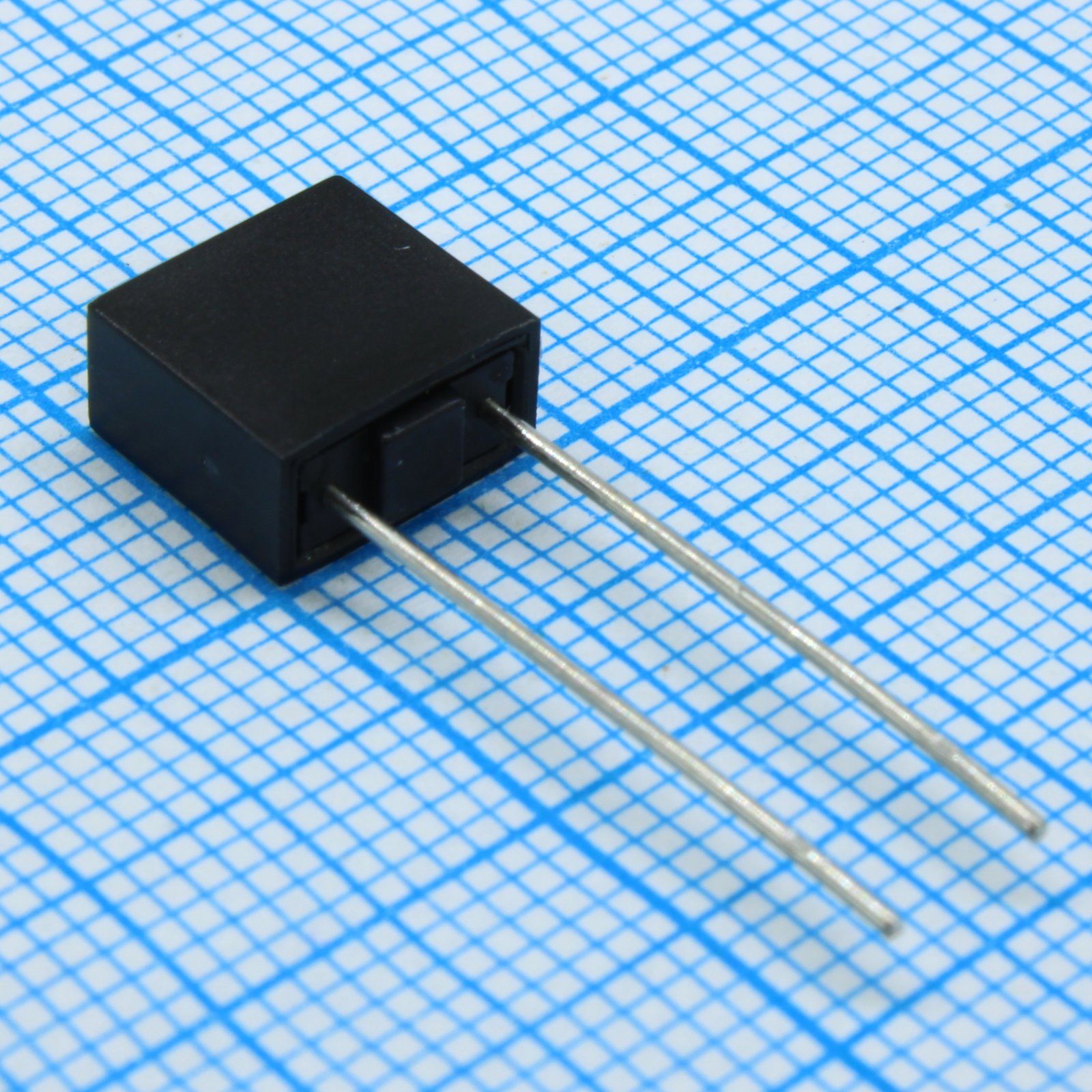

SS-5H-3.15A-APH
У поставщика
ПроизводительEATON BUSSMANN
КатегорияПредохранители
У поставщиков
500 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт36,13 ₽
Сумма722,60 ₽
+ доплата 490,00 ₽
В наличии500 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 91 — 33,29 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 722,60 ₽. До заказа без доплаты не хватает 16 577,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 722,60 ₽
Описание
Предохранитель SS-5H-3.15A-APH от EATON BUSSMANN — компактный плавкий элемент в корпусе для поверхностного монтажа (SMD). Рассчитан на номинальный ток 3,15 А, поставляется в ленте в коробке (Ammo Pack), что удобно для автоматизированного монтажа. Применяется для защиты цепей питания в бытовой и промышленной электронике.
Технические характеристики
| Серия | SS-5H |
| Корпус | с радиальными выводами |
| Тип монтажа | Выводной |
| Стандарт | IEC60127-3 |
| Тип предохранителя | Board Mount (Cartridge Style Excluded) |
| Описание | 250/300 V Subminiature, radial leaded, time-delay fuses |
| Длина вывода | 4.3 ±0.3 mm |
| Артикул | SS-5H-3.15A-APH |
| Плавкий интеграл I²t | 67.0 |
| Тип монтажа | Through Hole |
| Время отклика | Плавкий |
| Manual solder | +350°C (4-5 seconds by soldering iron), generally manual/hand soldering is not recommended |
| Паяемость | EIA-186-9E Method 9 |
| Корпус | Radial, Box |
| Ном. ток | 3.15A |
| Испытание на износостойкость | IEC60127-3/4 |
| Ном. напряжение | 250/300Vac |
| Орган сертификации | CQC, cURus, KC, PSE, TUV, VDE |
| Размеры | 0.335" L x 0.169" W x 0.329" H (8.50mm x 4.30mm x 8.35mm) |
| Сертификаты | UL Recognition File E19180 Guide JDYX2/JDYX8, VDE 40031800, TUV J50190080, CCC 2019010207246962, PSE JET 1641-31007-1006 (1A-5A), KC SU05011-11001 (1A~2.5A), KC SU05011-11002 (3.15A~6.3A) |
| Packaging suffix | -APH |
| Описание | FUSE BRD MNT 3.15A 300VAC RADIAL |
| Body flammability | UL 94V0 |
| Номинальное напряжение, AC | 300 V |
| Темп. хранения | -10°C to +40°C |
| Typical melting i2t | 67A²s |
| Профиль пайки волной | Время предварительного нагрева: 70s; Time at peak: 10s max; Time per wave: 5s max each wave; Peak temp snpb: 235°C-260°C; Time 25c to 25c: 4 minutes; Preheat temp max: 130°C; Preheat temp min: 100°C; Preheat temp typ: 120°C; Ramp down rate max: ~5 K/s; Ramp down rate min: ~2 K/s; Ramp down rate typ: ~3.5 K/s; Peak temp lead free: 250°C-260°C; Preheat to max temp: 150°C max |
| Типовое падение напряжения | 62.5mV |
| Номинальный ток (А) | 3.15 A |
| Рабочая температура | -40°C ~ 125°C |
| Раб. температура | -40°C to +125°C |
| Описание упаковки | 1000 parts Ammo pack, Pitch = 12.7 mm |
| Voltage rating ccc kc | 250Vac |
| Тип упаковки | Amunition Pack (лента в коробке) |
| High frequency vibration | MIL-STD-202F, Method 201A, 10-55Hz |
| Time delay characteristics | 4In max: 150ms; 4In min: 20ms; 10In max: 150ms; 10In min: 10ms; 1.5In max: 2min; 1.5In min: 60s; 2.1In max: 10s; 2.1In min: 400ms; 2.75In max: 3s; 2.75In min: 150ms |
| Typical dc cold resistance | 17.5mΩ |
| Interrupting rating ac 50hz | 100A |
| Voltage rating vde tuv curus pse | 250Vac and 300Vac |
| Отключающая способность при номинальном напряжении | 100A |
| Напряжение, В | 300 |
| Ток, А | 3,15 |
